一、概述

前面提到，使用WDS3生成配置，是很重要的一步。先贴两个中文链接：

1. WDS3及SI4338使用步骤及配置说明
2. WirelessDevelopmentSuite使用指南

链接里介绍的很详细，每个界面的选项都有中文说明。

初次使用这种射频芯片，除了频段、功率，也不清楚都需要配置哪些参数、参数应该设置成什么值。所以还是利用发射程序的demo，去倒推设置的参数和所使用的值。就好像用一个QT的示例，去熟悉API库的过程，只是现在要简单的多。

看起来WDS工具可以根据自己的配置，生成代码或头文件，本文使用的是生成头文件方式。在程序初始化si4463的时候，把头文件里的宏定义配置直接写到si4463里。本文简单记录下相关的内容。

二、生成头文件

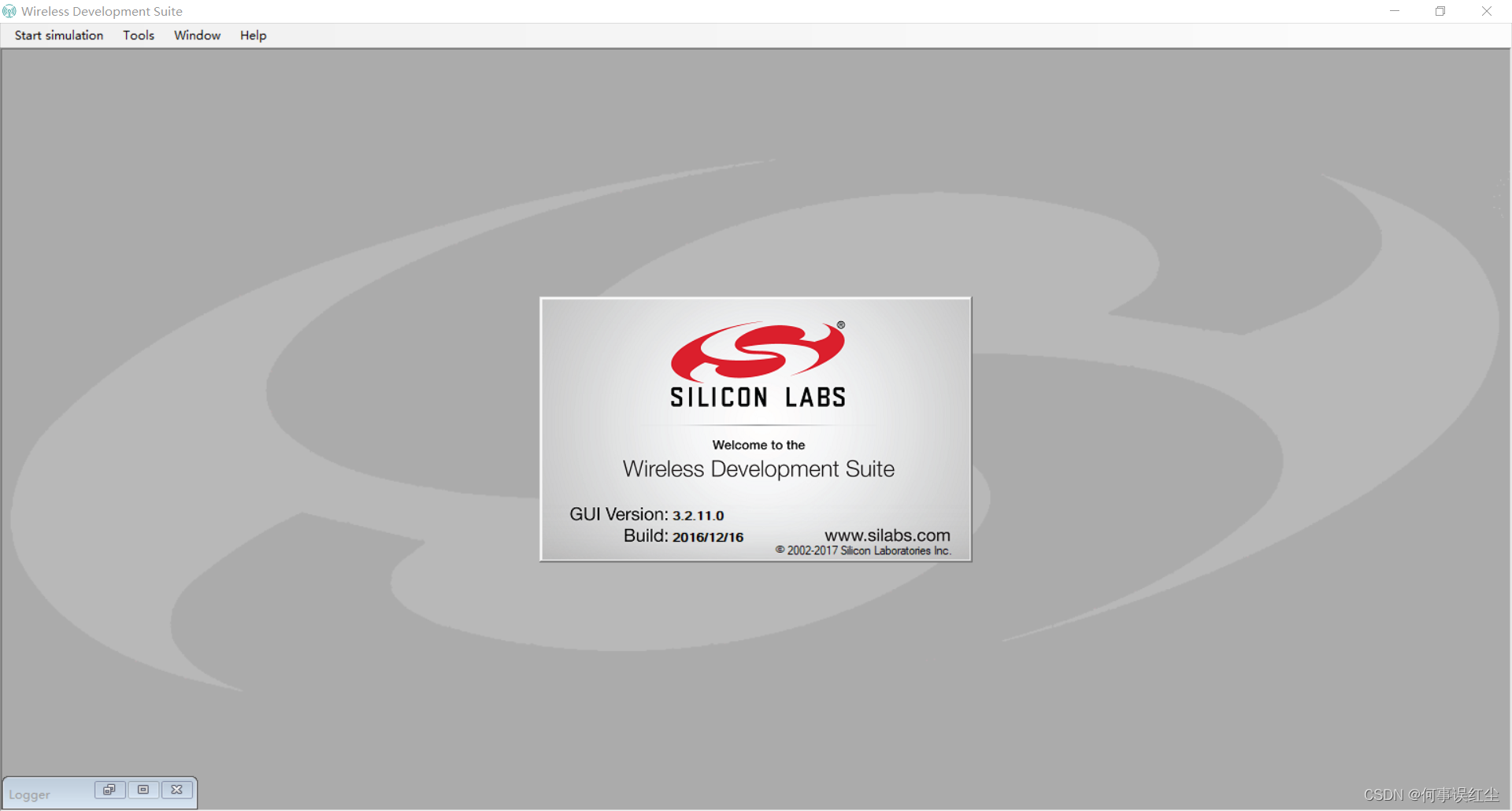

1. 运行WDS3-Setup-v3.2.11.exe，安装后双击进入：
2. 选择Start simulation，在弹出界面选择芯片Si4463：

3. 选择第一个进行射频配置。在《AN632: WDS User’s Guide》中有提到，第二个选项使用与有经验的用户。

4. 先不进行修改，使用默认配置先生成一个头文件：

   选择存放目录即可。

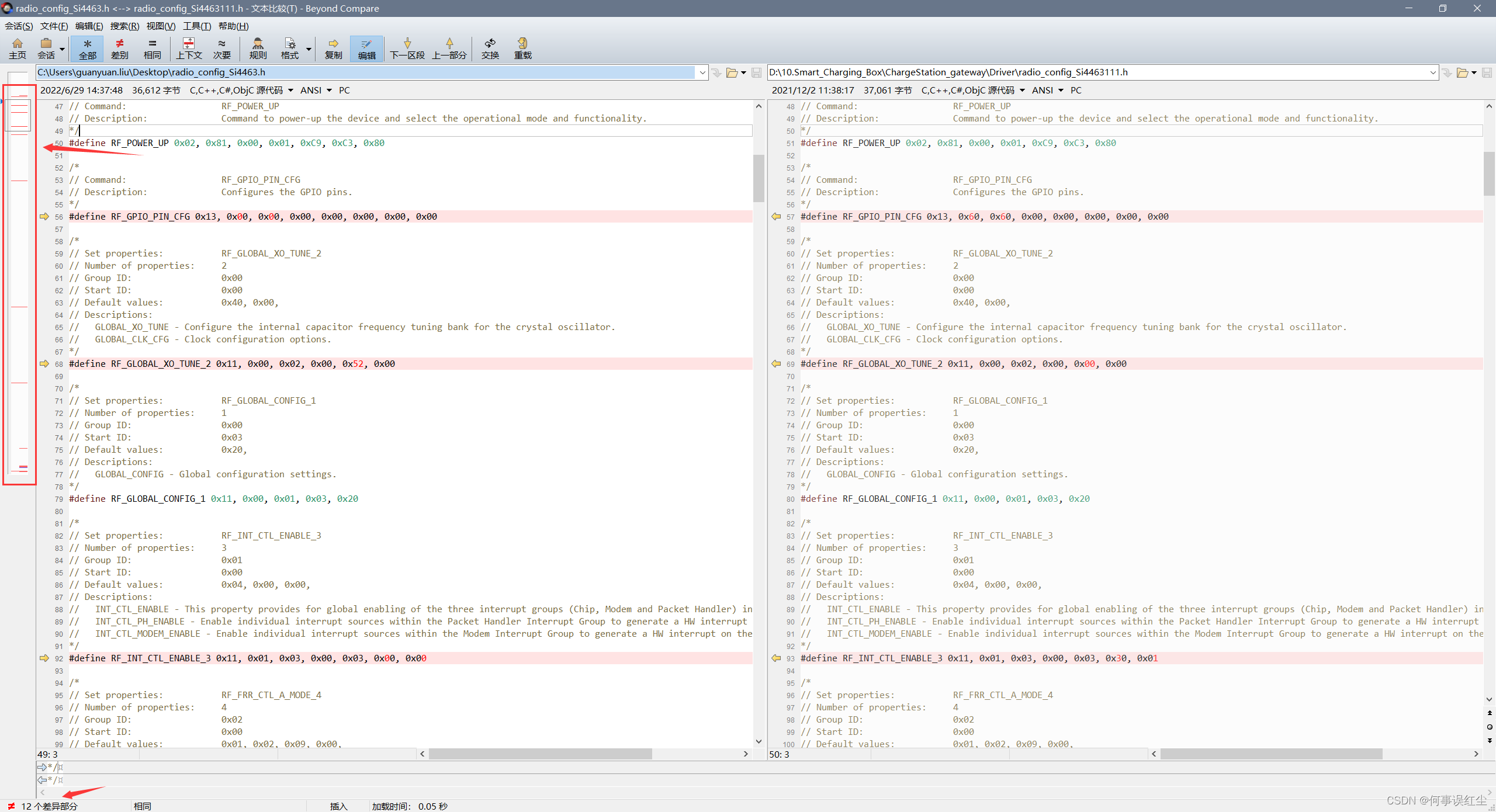

5. 查看头文件
   先看下默认生成的配置

   大部分都是相同的，需要修改的参数并没有那么多。
   从开头的注释部分，能看到多数存在差异的参数，回到WDS中对应修改

三、修改配置

3.1 根据注释修改

3.1.1 速率、带宽、频偏

修改数据速率、频偏、接收带宽

3.1.2 基频

设置基频

3.1.3 使能中断

使能数据包处理中断和调制解调器中断

3.2 具体指令修改

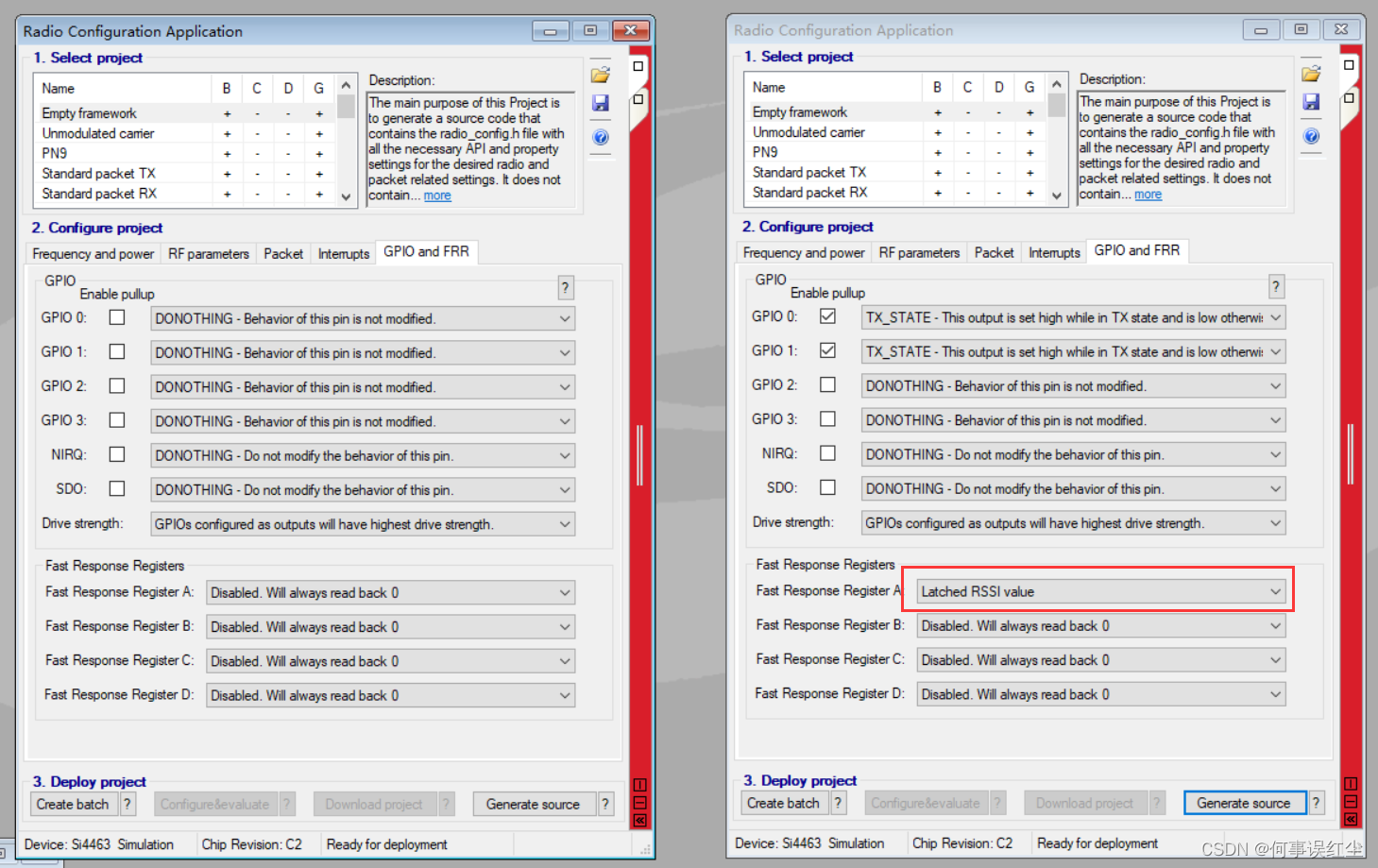

3.2.1 RF_GPIO_PIN_CFG

GPIO0_PULL_CTL – 1 = Enable pullup.
GPIO0_MODE[5:0] – 32 = High while in the transmit state.

3.2.2 RF_GLOBAL_XO_TUNE2

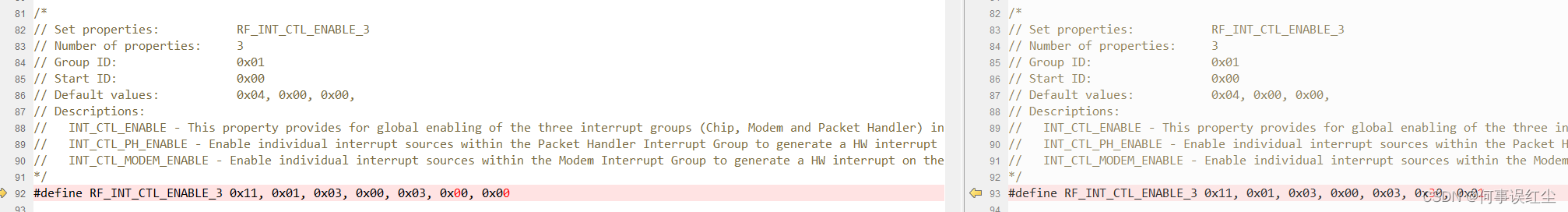

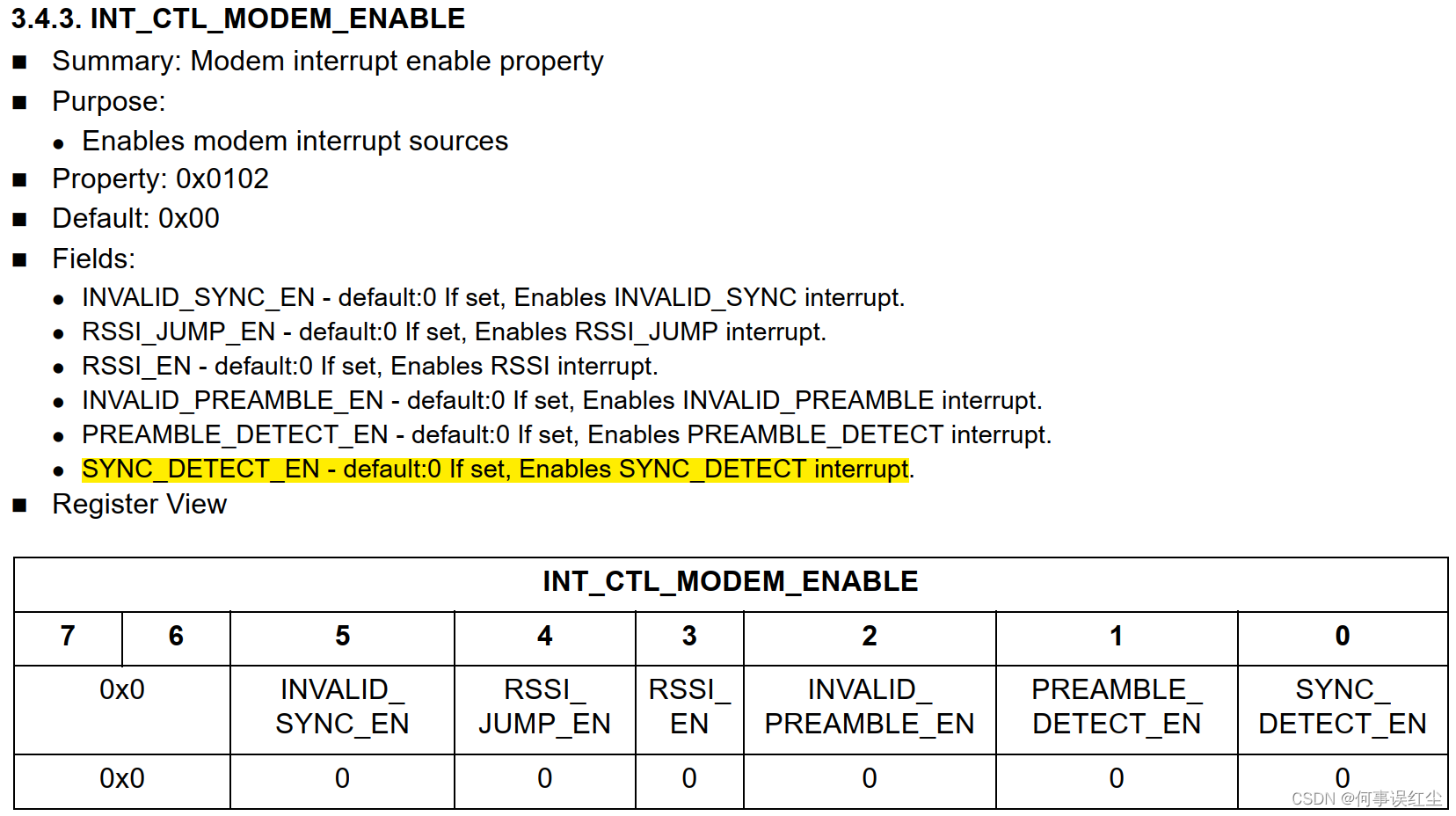

3.2.3 RF_INT_CTL_ENABLE_3

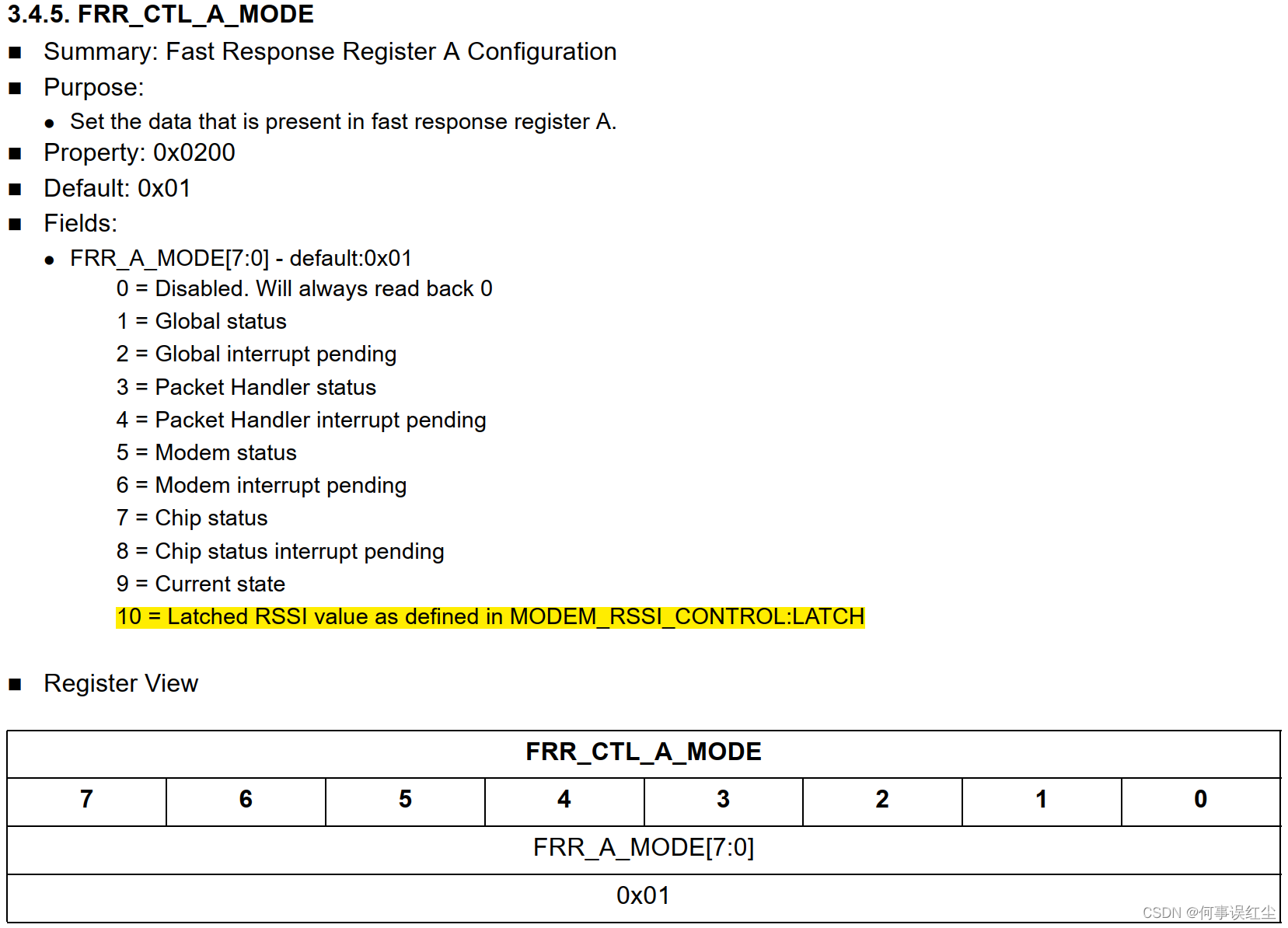

3.2.4 RF_FRR_CTL_A_MODE_4

3.2.5 PKT_RX_THRESHOLD_12

3.2.6 RF_MODEM_RAW_CONTROL_10

2045找不到

3.2.7 RF_PA_MODE_4

3.3 custom payload

最终没有使用，先不理会

Empty Framework

Bidirectional Communication 双向通信
