AUTOCAD——文字显示方式、CAD怎么直接打开天正图纸

CAD控制文字显示方式。

操作方式

打开一些图纸发现，文字只显示外边框，如何设置呢？

1.首先输入自定义设置命令“OPTIONS”（快捷键：OP），按下空格键，打开设置面板。

自定义设置命令

2.在弹出的“选项”界面，选择“显示——显示性能”，将其中的“仅显示文字边框”选择不勾选，并且点击应用并确定。

选项界面

3.如果上个命令完成后，文字依然未改变，可以输入更新参数令“REGEN”（快捷键：RE），按下空格键，完成更新参数和文字属性大小命令。

更新命令

完成命令

用天正软件绘制的图纸一般要用CAD软件打开的话需要转换格式，今天说的就是不用转换格式直接用CAD梦想画图软件打开。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.打开CAD梦想画图软件，点击上方文件下的打开dwg文件，如下图所示：

打开dwg文件

2.这个时候会弹出打开对话框，我们找到需要打开的天正图纸后点击打开，如下图所示：

打开对话框

3.接着我们只需要等待打开文件完成，打开完成后会在软件左下角显示当前图纸是天正图纸，如下图所示：

打开完成

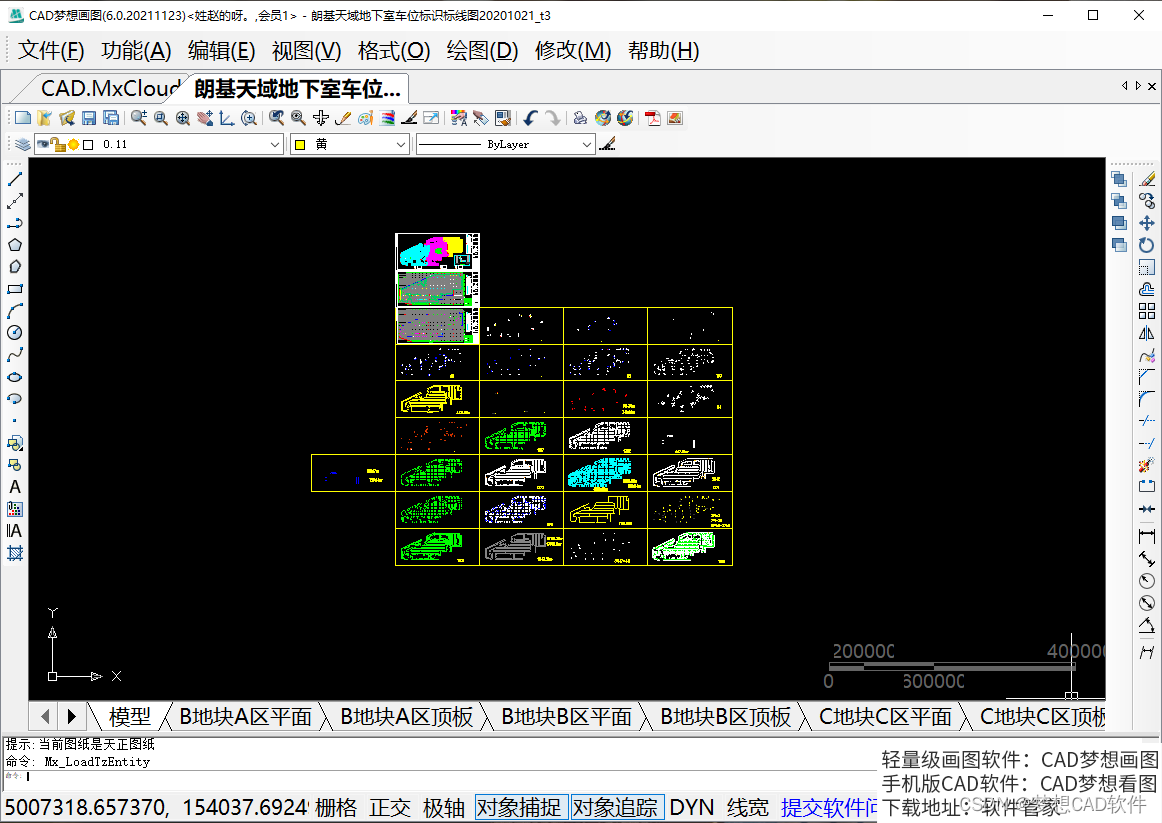

4.这个时候我们就看见天正图纸已经完成打开了，显示没有任何问题，并且可以进行编辑操作，如下图所示：

天正图纸完全显示
