F1C100S自制开发板调试过程

疫情，等了好久板子终于到了。

我这里使用的是坑网大佬提供的tiny200开发包，用的芒果派R3配置文件

1，配置其的介质，我板子上用的是nor-spi-flash,所以需要在设备树里面屏蔽掉nand-flash相关的节点，否则启动会有错误。

2，配置屏幕，这里我被困扰好久，其实只需要在uboot里面配置好屏幕参数即可，其他的无需修改，我想歪了，去修改panel，改了好久好多参数都灭有效果，钻牛角尖了，最后看到坑网小伙伴评论：F1C100s如何初始化LCD引脚 ？24bit如何修改成18bit。RGB666如何修改成565.。。。。 / 全志 SOC / WhyCan Forum(哇酷开发者社区)

linux如果用drm驱动，那么就和uboot无关。
linux如果用simplefb驱动，那么就是用uboot初始化的

我才恍然大悟，直接去uboot里面修改屏幕参数就行了

这个时候，我又有疑问了，这些le，ri,up,参数是个什么玩意，百度后找到了如下资料：

U-boot中通过ENV设置显示设备（如LCD）参数的方法与格式_韩半仙的博客-CSDN博客

/******************************************************************

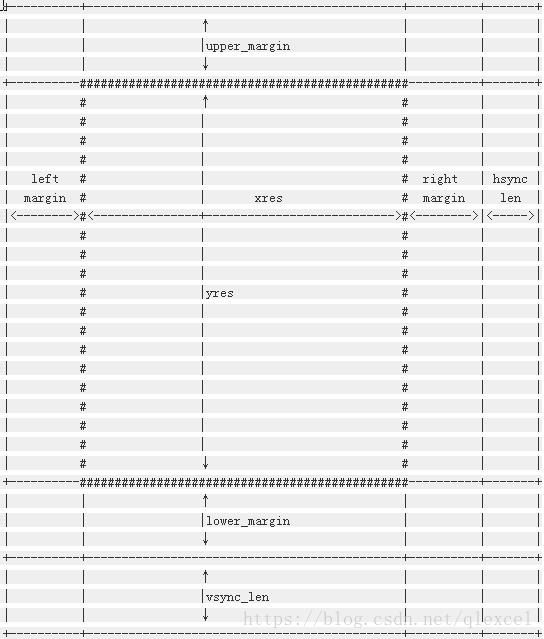

 * 解析结构体
 ******************************************************************/
struct ctfb_res_modes {
    int xres; /* 可见分辨率 */
    int yres;
    /* 时序: 所有值都以像素时钟为单位（当然除了像素时钟本身） */
    int pixclock; /* 像素时钟（单位：微秒） */
    int left_margin; /* 从行同步到图像左边沿的像素时钟数 */
    int right_margin; /* 从行同步到图像右边沿的像素时钟数 */
    int upper_margin; /* 从场同步到图像上边沿的行数 */
    int lower_margin; /* 从场同步到图像下边沿的行数 */
    int hsync_len; /* 行同步时间长度（像素时钟数） */
    int vsync_len; /* 场同步时间长度（行数） */
    int sync; /* see FB_SYNC_* */
    int vmode; /* see FB_VMODE_* */
};

 参数无效_lcd参数解释及刷新率计算，LCD时序_刘万祥ExcelPro的博客-CSDN博客

到这就知道参数怎么设置，以及参数的含义了。

最后看下测试效果：

3，通过控制台命令切换USB模式，参考下面帖子

主线Linux用shell命令切换 OTG(分享)tiny200/licheepi nano|zero均可以使用 / 全志 SOC / WhyCan Forum(哇酷开发者社区)

&usb_otg {
        dr_mode = "otg"; /* 三个可选项: otg / host / peripheral */
        status = "okay";
};

##切换到host模式:
# echo host > /sys/devices/platform/soc/1c13000.usb/musb-hdrc.1.auto/mode
# [  117.758152] phy phy-1c13400.phy.0: Changing dr_mode to 1
[  118.414817] usb 1-1: new high-speed USB device number 3 using musb-hdrc
[  118.598193] usb-storage 1-1:1.0: USB Mass Storage device detected
[  118.611789] scsi host0: usb-storage 1-1:1.0
[  119.686198] scsi 0:0:0:0: Direct-Access     Mass     Storage Device   1.00 PQ: 0 ANSI: 0 CCS
[  119.703976] sd 0:0:0:0: [sda] 3842048 512-byte logical blocks: (1.97 GB/1.83 GiB)
[  119.725260] sd 0:0:0:0: Attached scsi generic sg0 type 0
[  119.739844] sd 0:0:0:0: [sda] Write Protect is off
[  119.771819] sd 0:0:0:0: [sda] No Caching mode page found
[  119.777288] sd 0:0:0:0: [sda] Assuming drive cache: write through
[  119.801571]  sda: sda1 sda2 sda3
[  119.817224] sd 0:0:0:0: [sda] Attached SCSI removable disk

#
##切换到device模式:
# echo peripheral > /sys/devices/platform/soc/1c13000.usb/musb-hdrc.1.auto/mode
[  123.880272] phy phy-1c13400.phy.0: Changing dr_mode to 2
# [  123.890905] usb 1-1: USB disconnect, device number 3

下一步就是调试摄像头了。
