    前言

    继续学习《逆向工程核心原理》，本篇笔记是第六部分：高级逆向分析技术，包括TLS、TEB、PEB、SEH和IA-32指令等内容

    一、TLS回调函数

    TLS（Thread Local Storage，线性局部存储）回调函数要先于EP代码执行，故可作为反调试技术

    1、TLS简介

    TLS是各线程独立的数据存储空间，可以修改进程的全局数据或静态数据

    （1）IMAGE_DATA_DIRECTORY

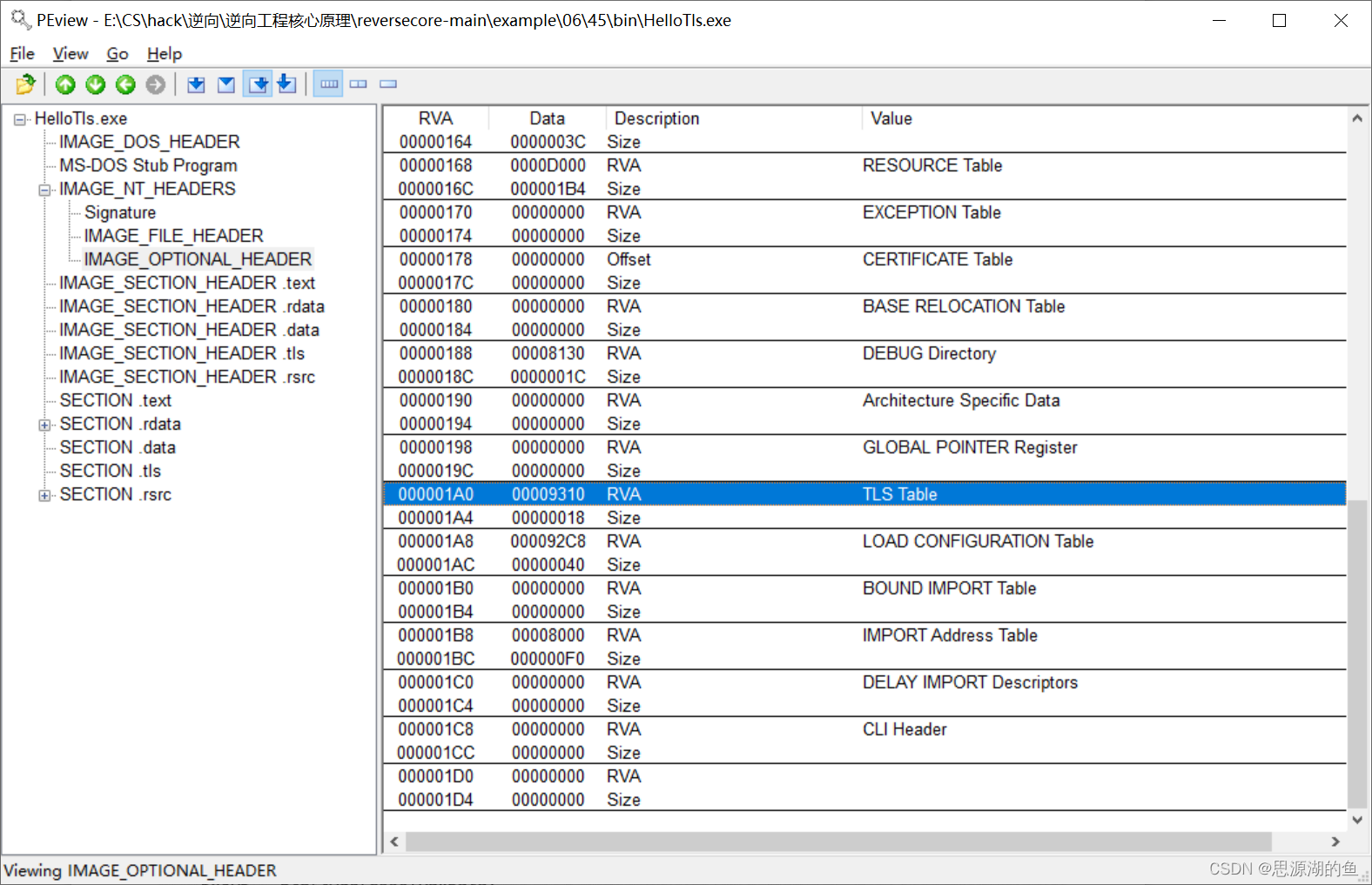

    PE头中会设置TLS Table项目，如下图所示

    在这里插入图片描述

    （2）IMAGE_TLS_DIRECTORY

    在这里插入图片描述

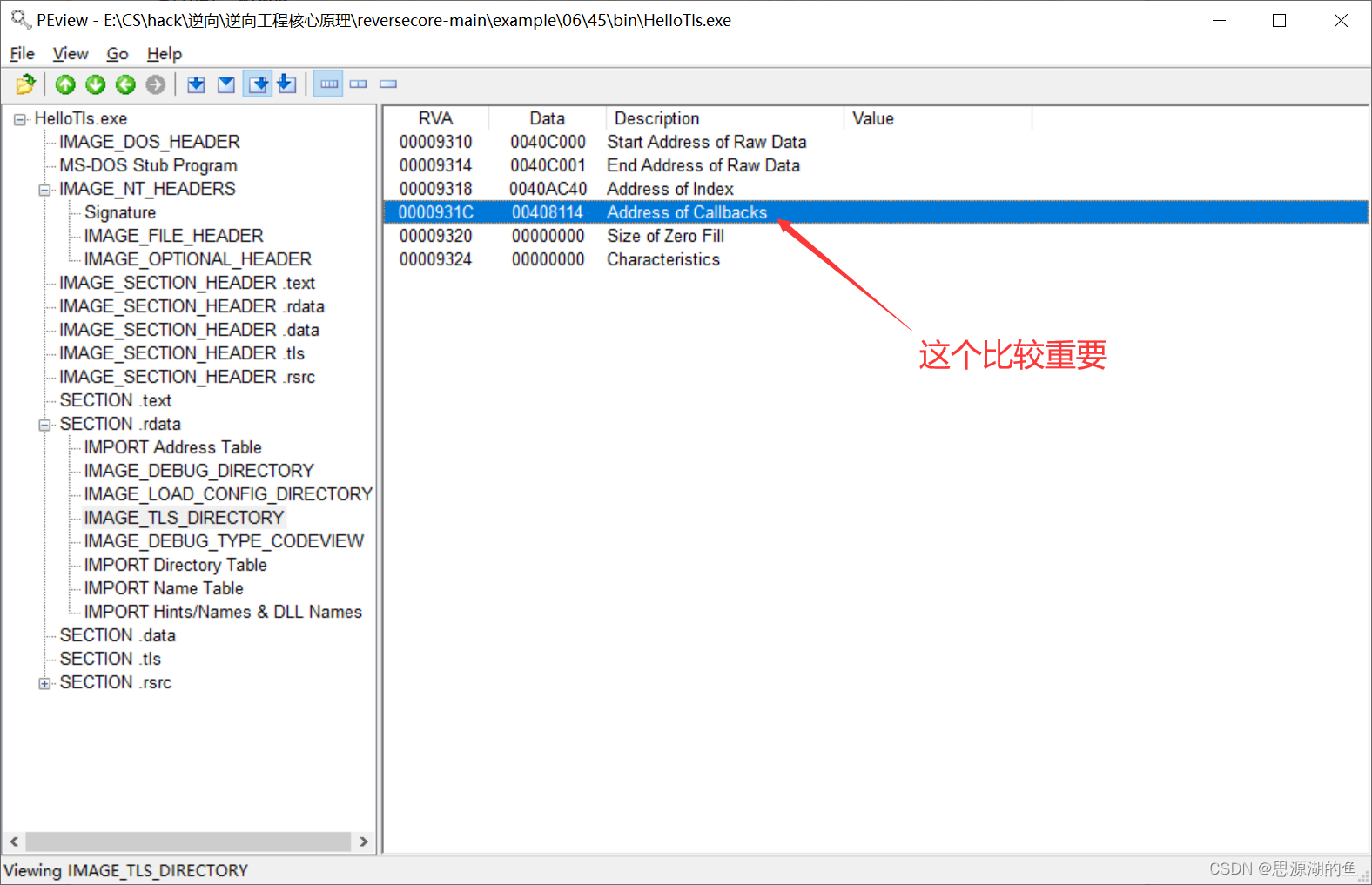

    比较重要的成员如下所示，指向含有TLS回调函数地址（VA）的数组（以NULL结尾）
    在这里插入图片描述

    2、TLS回调函数简介

    TLS回调函数：创建/终止进程的线程时会自动调用执行的函数，调用先于EP的执行

    typedef VOID
(NTAPI *PIMAGE_TLS_CALLBACK)(
	PVOID DllHandle,
	DWORD Reason,
	PVOID Reserved
);

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    3、示例1：HelloTls.exe

    源码如下：

    //HelloTls.exe

#include <windows.h>

#pragma comment(linker, "/INCLUDE:__tls_used")

void NTAPI TLS_CALLBACK(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    if( IsDebuggerPresent() )
    {
        MessageBoxA(NULL, "Debugger Detected!", "TLS Callback", MB_OK);
        ExitProcess(1);
    }
}

#pragma data_seg(".CRT$XLX")
    PIMAGE_TLS_CALLBACK pTLS_CALLBACKs[] = { TLS_CALLBACK, 0 };
#pragma data_seg()

int main(void)
{
    MessageBoxA(NULL, "Hello :)", "main()", MB_OK);
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

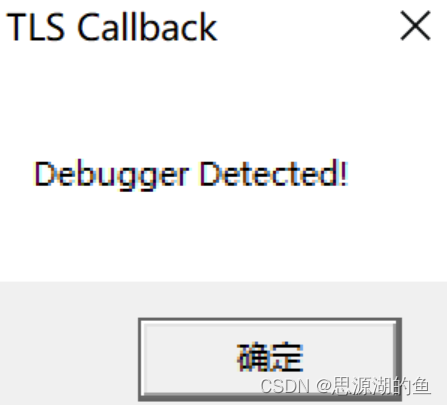

    直接打开的弹窗如下：
    在这里插入图片描述
    扔进OD如下：
    在这里插入图片描述

    4、示例2：TlsTest.exe

    源码如下：

    //TlsTest.exe

#include <windows.h>

#pragma comment(linker, "/INCLUDE:__tls_used")

void print_console(char* szMsg)
{
    HANDLE hStdout = GetStdHandle(STD_OUTPUT_HANDLE);

    WriteConsoleA(hStdout, szMsg, strlen(szMsg), NULL, NULL);
}

void NTAPI TLS_CALLBACK1(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    char szMsg[80] = {0,};
    wsprintfA(szMsg, "TLS_CALLBACK1() : DllHandle = %X, Reason = %d\n", DllHandle, Reason);
    print_console(szMsg);
}

//TLS_CALLBACK2在main之前执行，此时Reason值为1（DLL_PROCESS_ATTACH）
void NTAPI TLS_CALLBACK2(PVOID DllHandle, DWORD Reason, PVOID Reserved)
{
    char szMsg[80] = {0,};
    wsprintfA(szMsg, "TLS_CALLBACK2() : DllHandle = %X, Reason = %d\n", DllHandle, Reason);
    print_console(szMsg);
}

#pragma data_seg(".CRT$XLX")
    PIMAGE_TLS_CALLBACK pTLS_CALLBACKs[] = { TLS_CALLBACK1, TLS_CALLBACK2, 0 };
#pragma data_seg()

//TLS回调函数全部执行完毕后，ThreadProc()线程函数开始调用执行，其执行完毕后Reason=3（DLL_THREAD_DETACH），TLS回调函数被调用执行
//ThreadProc()线程函数执行完毕后，一直等待线程终止的main()函数（主线程）也会终止，此时Reason=0(DLL_PROCESS_DETACH)，TLS回调函数最后依次被调用执行
DWORD WINAPI ThreadProc(LPVOID lParam)
{
    print_console("ThreadProc() start\n");

    print_console("ThreadProc() end\n");

    return 0;
}

//所有TLS回调函数完成调用后，main()函数开始调用执行
//创建用户线程（ThreadProc）前，TLS回调函数会被再次调用执行，此时Reason=2（DLL_THREAD_ATTACH)
//创建用户线程（ThreadProc）后终止，main()与ThreadProc()内部分别将函数开始/终止日志输出到控制台
int main(void)
{
    HANDLE hThread = NULL;

    print_console("main() start\n");

    hThread = CreateThread(NULL, 0, ThreadProc, NULL, 0, NULL);
    WaitForSingleObject(hThread, 60*1000);
    CloseHandle(hThread);

    print_console("main() end\n");

    return 0;
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61

    运行结果如下：
    在这里插入图片描述

    调试，需要先如下设置：
    在这里插入图片描述
    然后便可以调试了

    二、TEB

    1、TEB简介

    TEB（Thread Environment Block，线程环境块）：包含运行线程的各种信息，每个线程对应一个TEB结构体

    typedef struct _TEB {
  PVOID Reserved1[12];
  PPEB  ProcessEnvironmentBlock;
  PVOID Reserved2[399];
  BYTE  Reserved3[1952];
  PVOID TlsSlots[64];
  BYTE  Reserved4[8];
  PVOID Reserved5[26];
  PVOID ReservedForOle;
  PVOID Reserved6[4];
  PVOID TlsExpansionSlots;
} TEB, *PTEB;


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13

    2个重要成员：

    • ProcessEnvironmentBlock成员：指向PEB（Process Environment Block，进程环境块）结构体指针。PEB是进程环境块，每个进程对应1个PEB结构体
    • _NT_TIB结构体（TIB是Thread Information Block的简称，意为“线程信息块”）
    +0x000 NtTib            : _NT_TIB
...
+0x030 ProcessEnvironmentBlock : Ptr32 _PEB

    • 1
    • 2
    • 3

    _NT_TIB结构体的定义如下所示：

    typedef struct _NT_TIB          //sizeof  1ch
{
 00h   struct _EXCEPTION_REGISTRATION_RECORD  *ExceptionList;          //SEH链入口
 04h   PVOID StackBase;              //堆栈基址
 08h   PVOID StackLimit;             //堆栈大小
 0ch   PVOID SubSystemTib;
       union {
           PVOID FiberData;
 10h       DWORD Version;
       };
 14h   PVOID ArbitraryUserPointer;
 18h   struct _NT_TIB *Self;                  //本NT_TIB结构自身的线性地址
}NT_TIB;

typedef NT_TIB *PNT_TIB;

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    2、TEB访问方法

    通过OS提供的相关API在用户模式下进行访问

    Ntdll.NtCurrentTeb()API用来返回当前线程的TEB结构体地址，与FS段寄存器所指的段内存的基址是一样的

    • FS寄存器并非直接指向TEB结构体的地址，它持有SDT 的索引，而该索引持有实际TEB地址
    • SDT位于内核区域，其地址存储在特殊的寄存器GDTR（Global Descriptior Table Register，全局描述符表寄存器）中

    在这里插入图片描述

    总结下就是：

    • TEB起始地址=[SDT+FS]
    • FS:[0x18]=TEB起始地址
    • FS:[0x30]=PEB起始地址
    • FS:[0]=SEH起始地址

    三、PEB

    1、PEB简介

    PEB（Process Environment Block，进程环境块）：存放进程信息的结构体，尺寸非常大，其大部分内容都已被文档化

    typedef struct _PEB {
  BYTE                          Reserved1[2];
  BYTE                          BeingDebugged;
  BYTE                          Reserved2[1];
  PVOID                         Reserved3[2];
  PPEB_LDR_DATA                 Ldr;
  PRTL_USER_PROCESS_PARAMETERS  ProcessParameters;
  PVOID                         Reserved4[3];
  PVOID                         AtlThunkSListPtr;
  PVOID                         Reserved5;
  ULONG                         Reserved6;
  PVOID                         Reserved7;
  ULONG                         Reserved8;
  ULONG                         AtlThunkSListPtr32;
  PVOID                         Reserved9[45];
  BYTE                          Reserved10[96];
  PPS_POST_PROCESS_INIT_ROUTINE PostProcessInitRoutine;
  BYTE                          Reserved11[128];
  PVOID                         Reserved12[1];
  ULONG                         SessionId;
} PEB, *PPEB;

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21

    几个重要成员

     +0x002 BeingDebugged    : UChar
 +0x008 ImageBaseAddress : Ptr32 Void
 +0x00c Ldr              : Ptr32 _PEB_LDR_DATA
 +0x018 ProcessHeap      : Ptr32 Void
 +0x068 NtGlobalFlag     : Uint4B

    • 1
    • 2
    • 3
    • 4
    • 5

    （1）BeingDebugged

    kernel32.dll中有个名Kernel32!IsDebuggerPresent()的API

    • 该API就是用来判断当前进程是否处于调试状态，并返回判断结果
    • 原理：通过检测PEB.BeingDebugged成员来确定是否正在调试程序（是，则返回1；否，则返回0）
    • Windows 7中，IsDebuggerPresent()API是在Kernelbase.dll中实现的；而在Windows XP 及以前版本的操作系统中，它是在kernel32.dll中
    BOOL WINAPI IsDebuggerPresent（）

    • 1

    （2）ImageBaseAddress

    PEB.ImageBaseAddress成员用来表示进程的ImageBase

    GetModuleHandle()API用来获取ImageBase

    HMODULE WINAPI GetModuleHandle（
	__in_opt 	LPCTSTR		lpModuleName
	//向lpModuleName参数赋值为NULL，调用GetModuleHandle（）函数将返回进程被加载的ImageBase
）

    • 1
    • 2
    • 3
    • 4

    （3）Ldr

    PEB.Ldr成员是指向了_ PEB _ LDR _ DATA结构体指针，_ PEB _ LDR _ DATA结构体如下：

    ypedef struct _PEB_LDR_DATA
{
	ULONG         Length;                             // 00h
　	BOOLEAN       Initialized;                        // 04h
	PVOID         SsHandle;                           // 08h
　	LIST_ENTRY    InLoadOrderModuleList;              // 0ch
　	LIST_ENTRY    InMemoryOrderModuleList;            // 14h
　	LIST_ENTRY    InInitializationOrderModuleList;    // 1ch
　	EntryInProgress  //Ptr32 Void
　	ShutdownInProgress  //Uchar
　	ShutdownThreadId //Ptr32 Void
}
    PEB_LDR_DATA,
    *PPEB_LDR_DATA;                                 // 24h

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14

    当模块（DLL）加载到进程后，通过PEB.ldr成员可以直接获得该模块的加载基地址

    _PEB_LDR_DATA结构体成员中有3个LIST_ENTRY类型的成员（InLoadOrderModuleList、InMemoryOrderModuleList;、InInitializationOrderModuleList;），LIST_ENTRY结构体的定义如下所示：

    typedef struct _LIST_ENTRY{
	struct _LIST_ENTRY *Flink;
	struct _LIST_ENTRY *Blink;
}LIST_ENTRY,*LIST_ENTRY

    • 1
    • 2
    • 3
    • 4

    _LIST_ENTRY结构体提供了双向链表机制，而链表中保存了_LDR_DATA_TABLE_ENTRY结构体的信息，_LDR_DATA_TABLE_ENTRY结构体如下：

    	typedef struct _LDR_DATA_TABLE_EBTRY{  // Start from Windows XP
   	PVOID Reservedl[2];
    LIST_ENTRY InMemoryOrderLinks;
    PVOID Reserved2[2];
    PVOID DllBase;
    PVOID EntryPoint;
    PVOID Reserved3;
    ULONG SizeOfImage;
    UNICODE_STRING FullDllName;
    PVOID Reserved4[8];
   	PVOID Reserved5[3];
    union {
            PVOID SectionPointer;
            ULONG CheckSum;
}
	ULONG TimeDateStamp;
	}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

    每个加载到进程中的DLL模块都有与之对应的_LDR_DATA_TABLE_EBTRY结构体，这些结构体相互链接，最终形成_LIST_ENTRY双向链表

    （4）ProcessHeap & NtGlobalFlag

    PEB.ProcessHeap & PEB.NtGlobalFlag （和PEB.BeingDebugger成员一样）应用于反调试技术，若处于被调试状态，则它们会被赋于特定的值

    2、PEB访问方法

    TEB.ProcessEnvironmentBlock成员就是PEB 结构体的地址

    TEB结构体位于FS段选择符所指的段内存的起始地址处，且ProcessEnvironmentBlock成员位于距TEB结构体Offest 30的位置，所以有：

    FS：[30]=TEB.ProcessEnvironmentBlock=address of PEB

    • 1

    用汇编来描述如下：

    • 直接获取PEB
      MOV EAX，DWORD PTR FS：[0x30]

      • 1
    • 先获取TEB再获取PEB
      MOV EAX，DWORD PTR FS：[0x18]
MOV EAX，DWORD PTR FS：[EAX+0x30]

      • 1
      • 2

    四、SEH

    这块可参考：深入解析结构化异常处理(SEH)

    结构化异常处理（Structured Exception Handling，SEH），使用__try、__finally和__except来实现

    1、OS的异常处理方法

    进程正常运行时发生异常， OS会委托进程处理

    • 若存在具体异常处理代码，就顺利处理
    • 若无具体实现SEH，OS启动默认异常处理机制，终止进程

    调试运行时发生异常，调试器暂停运行，采取某种措施处理

    • 直接修改异常的代码/寄存器/内存
    • 将异常抛给被调试者，OD中Shirt+F7/F8/F9
    • OS的默认异常处理机制，终止进程

    2、SEH说明

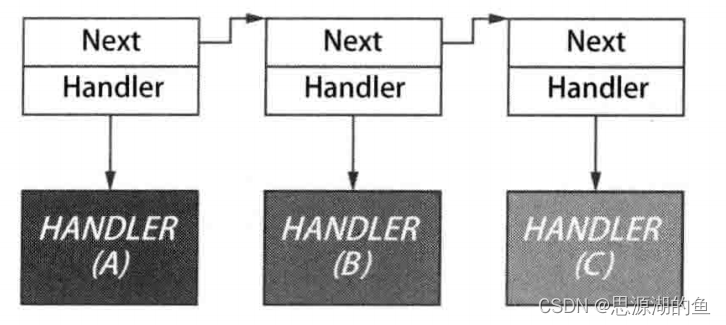

    SEH以链的形式存在，一个异常处理器未能处理相关异常，就会将其传递到下一个

    在这里插入图片描述
    异常的回调函数的样子如下：

    EXCEPTION_DISPOSITION
__cdecl _except_handler(
    struct _EXCEPTION_RECORD *ExceptionRecord,
    void * EstablisherFrame,
    struct _CONTEXT *ContextRecord,
    void * DispatcherContext);

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 第一个参数是一个指向EXCEPTION_RECORD结构体的指针，EXCEPTION_RECORD结构体如下：
      typedef struct _EXCEPTION_RECORD {
    DWORD ExceptionCode; //异常代码
    DWORD ExceptionFlags;
    struct _EXCEPTION_RECORD *ExceptionRecord;
    PVOID ExceptionAddress; //异常发生的地址
    DWORD NumberParameters;
    DWORD ExceptionInformation[EXCEPTION_MAXIMUM_PARAMETERS];
} EXCEPTION_RECORD;

      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
    • 第二个参数是一个指向establisher帧结构体的指针
    • 第三个参数是一个指向CONTEXT结构体的指针，CONTEXT结构体用来备份CPU寄存器的值，每个线程里有一个CONTEXT结构体，其定义如下：
      typedef struct _CONTEXT
{
    DWORD ContextFlags;
    DWORD Dr0;
    DWORD Dr1;
    DWORD Dr2;
    DWORD Dr3;
    DWORD Dr6;
    DWORD Dr7;
    FLOATING_SAVE_AREA FloatSave;
    DWORD SegGs;
    DWORD SegFs;
    DWORD SegEs;
    DWORD SegDs;
    DWORD Edi;
    DWORD Esi;
    DWORD Ebx;
    DWORD Edx;
    DWORD Ecx;
    DWORD Eax;
    DWORD Ebp;
    DWORD Eip;
    DWORD SegCs;
    DWORD EFlags;
    DWORD Esp;
    DWORD SegSs;
} CONTEXT;

      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11
      • 12
      • 13
      • 14
      • 15
      • 16
      • 17
      • 18
      • 19
      • 20
      • 21
      • 22
      • 23
      • 24
      • 25
      • 26
      • 27
    • 第四个参数被称为DispatcherContext

    五、IA-32指令

    在这里插入图片描述

    具体可参考：IA-32指令解析详解

    结语

    主要是对异常处理和IA-32指令需要进行进一步学习
