STM8单片机的GPIO口介绍

本篇文章依托于stm8单片机和lora模块

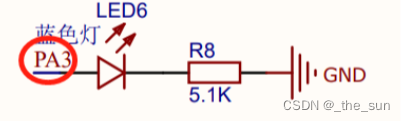

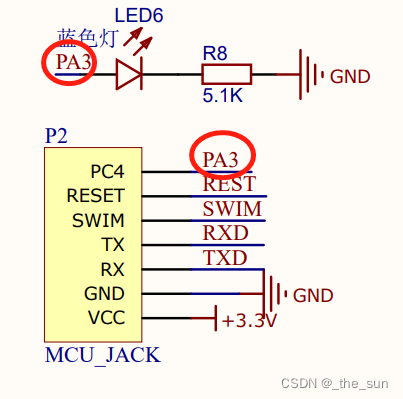

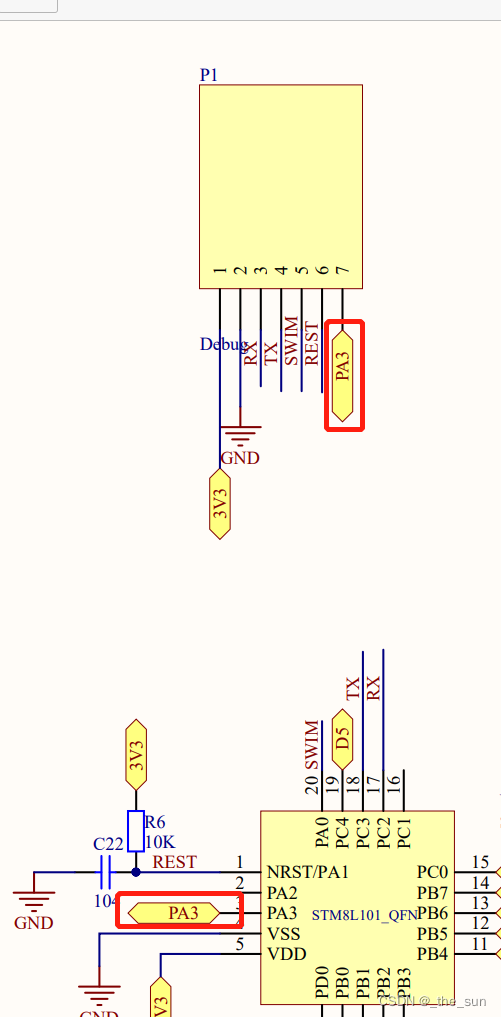

一、GPIO口测试相关硬件电路图

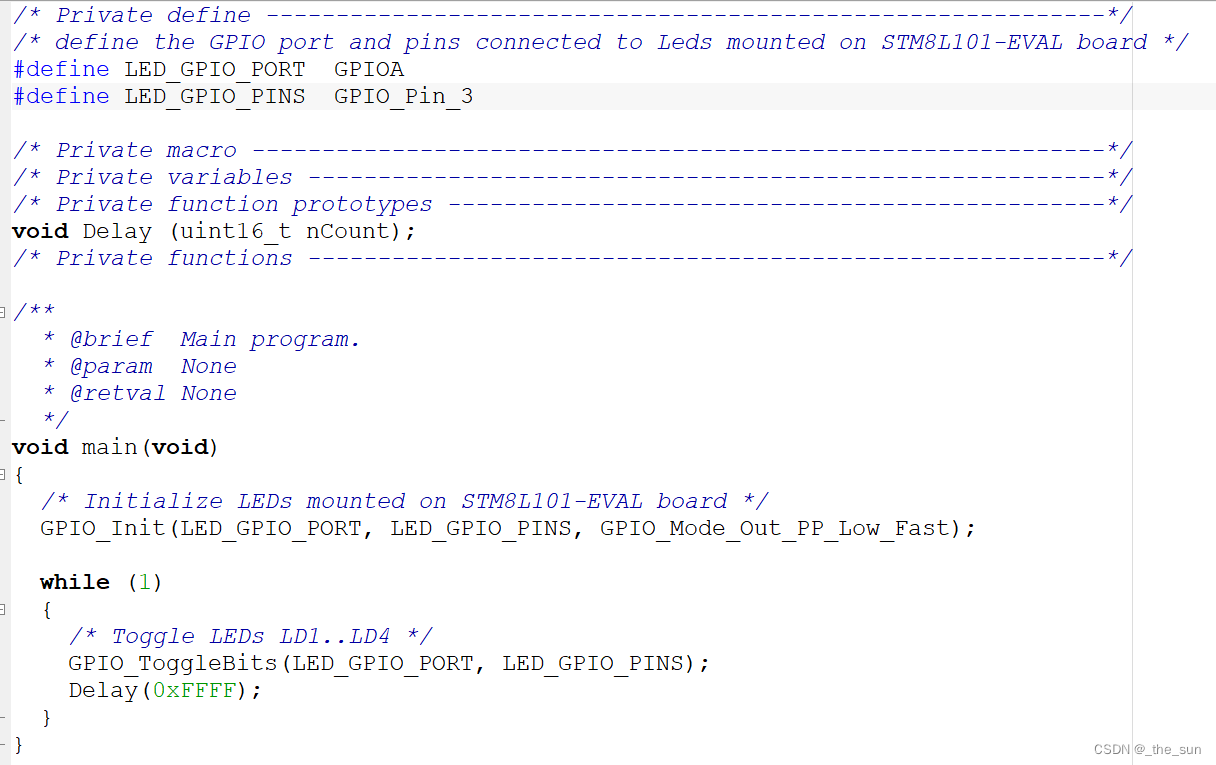

像官方提供的例程一样，只需要更改GPIO后面的端口名和引脚号就能使用

这其中的第一个参数LED_GPIO_PORT指的是要初始化ABCD中的那一个io口，就好像51单片机中我们的P1P2P3P4一样，只不过到了STM8单片机中，我们更名为了ABCD。

第二参数是该io口的第几位（一个io口是8位，就好像P1.3这样）。

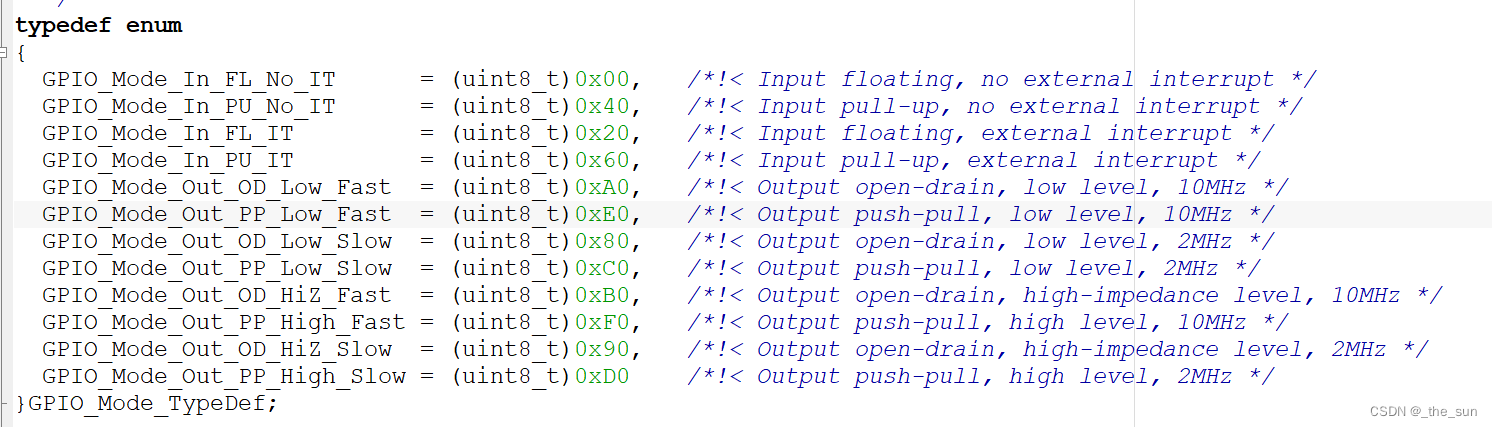

而最后一个参数则是GPIO口的模式，如下图。不同的模式代表了该GPIO口是出于输入模式/输出模式，有无内部上拉电阻（一般情况下，外部有上拉电阻我们需要配置为内部没有上拉电阻的；相反的，如果外部没有上拉电阻，我们则需要配置成内部有上拉电阻模式），以及GPIO口的输入输出频率

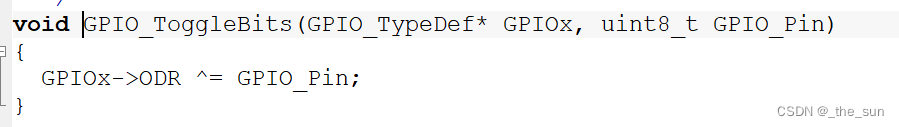

其中第一参数是哪一个GPIO口，第二个参数则是该GPIO口的哪一位（下图是该函数的实现）

其实对于stm单片机来说，寄存机非常丰富，我们不需要拘泥于自己控制寄存器来实现功能，相反的我们应该多去使用官方提供的例程来帮助我们解决实际问题，这样有利于提高我们的开发效率。

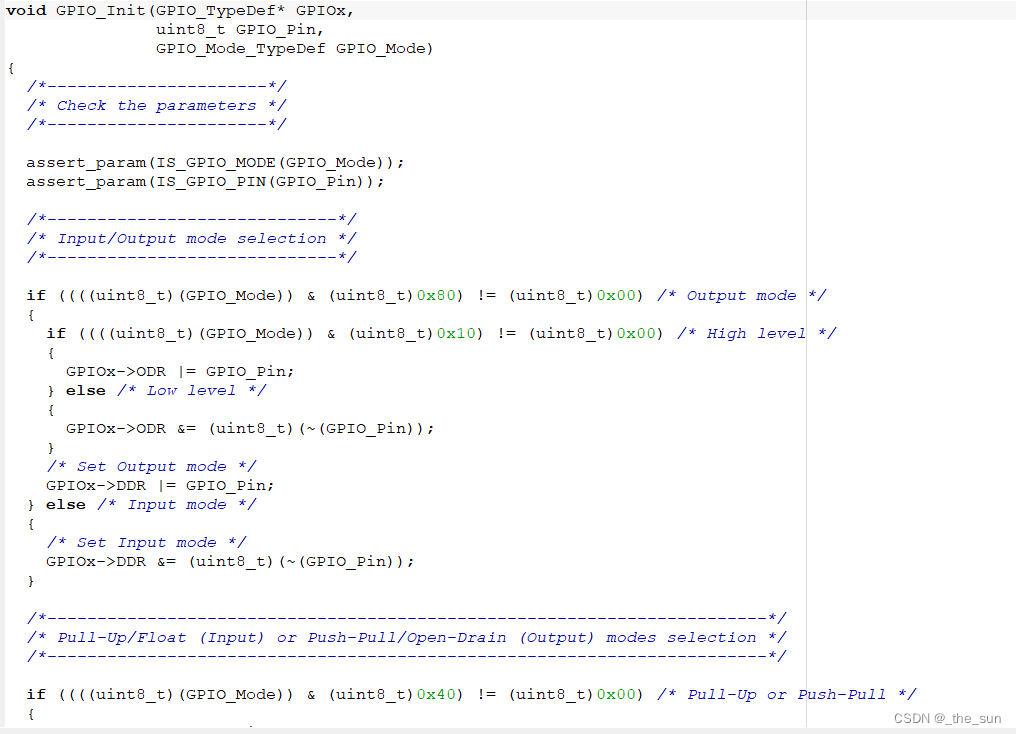

就比如GPIO_Init这个函数，他的底层也非常的复杂，如果想靠自己实现难度很大

因为STM8单片机（以及后面的STM32单片机）的寄存器比较多，如果像51单片机一样，直接对寄存器操作的话，程序代码相对比较复杂。为了方便工程师的开发，ST官方将对单片机内部寄存器的操作封装成了库文件，方便我们调用。目前ST提供了两种库，一种是标准库，一种是hal 库。各有优势。

所以方便大家的学习，建议大家再学习的初期直接使用库函数，不要花太多的精力再寄存器上面，我们需要改变对51单片机开发的思维模式，所以本小段仅供大家了解。
