• 基于51单片机多功能防盗报警proteus仿真( proteus仿真+程序+设计报告+原理图+讲解视频)



    基于51单片机多功能防盗报警系统( proteus仿真+程序+设计报告+原理图+讲解视频)

    仿真图proteus8.9及以上

    程序编译器keil 4/keil 5

    编程语言:C语言

    设计编号:S0098

    1. 主要功能:

    基于51单片机的多功能防盗报警器仿真设计

    1、系统可以测量光照和人体距离通过LCD1602显示,具备手动控制布防和撤防;

    2、如果光照高于阀值,说明有人开窗入室,启动报警;

    3、如果人体距离太近,说明有人靠近房屋,启动报警;

    4、检测到异常振动,启动报警;

    5、检测到人体红外,启动报警;

    6、具有紧急按钮,在突发情况下手动启动报警;

    7、可以通过按键设置光照阈值和报警距离;

    51单片机、光照传感器、超声波传感器、震动传感器、人体红外检测传感器

    需注意仿真中51单片机芯片是兼容的,AT89C51,AT89C52是51单片机的具体型号,内核是一样的。相同的原理图里,无论stc还是at都一样,引脚功能都是一样的,程序是兼容的,芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。


    以下为本设计资料展示图:

    2. 讲解视频:

    讲解视频包含仿真运行讲解和代码讲解

    3. 仿真

    打开仿真工程,双击proteus中的单片机,选择hex文件路径,然后开始仿真。开始仿真后LCD1602液晶显示光照强度和距离以及对应的报警值,默认开机时不设防模式,检测值超过阈值不做报警处理。具备手动控制布防和撤防;

    img设防后,调整光照高于阀值,说明有人开窗入室,启动报警;


    如果人体距离太近,说明有人靠近,启动报警;

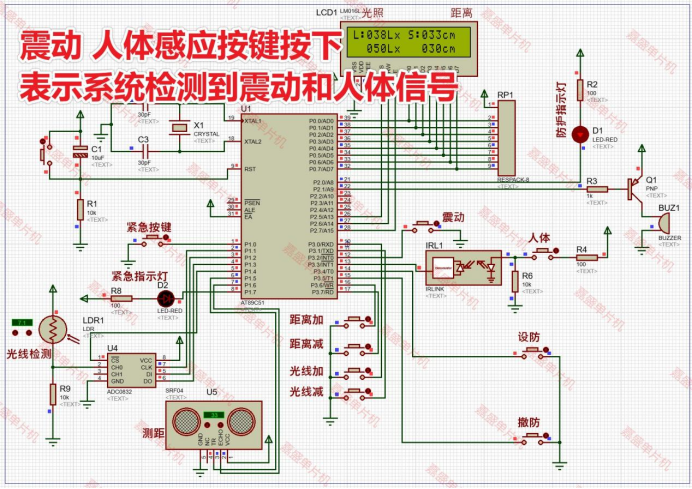

    震动按键按下,系统检测到异常振动,启动报警;人体感应按键按下系统检测到人体红外,启动报警;紧急按钮按下,在突发情况下手动启动报警;


    系统可以通过按键设置光照阈值和报警距离;

    4. 程序代码

    使用keil4或者keil5编译,代码有注释,可以结合视频理解代码含义。

    #include "reg51.h"
    #include "intrins.h"
    #define uchar unsigned char
    #define uint unsigned int
    sbit led=P2^0;//LED
    sbit out=P1^7;
    sbit beep=P2^1;//蜂鸣器
    sbit k1=P3^4;//遥控输入
    sbit k2=P3^5;
    sbit k3=P1^0;
    sbit s1=P3^6;
    sbit s2=P3^7;
    sbit s3=P3^0;
    sbit s4=P3^1;

    sbit rs=P2^5;	 //1602数据/命令选择引脚 H:数据      	L:命令
    sbit rw=P2^6;	 //1602读写引脚	         H:数据寄存器  	L:指令寄存器
    sbit e =P2^7;	 //1602使能引脚          下降沿触发
    sbit Trig = P1^5;
    sbit Echo = P1^6;
    sbit CLK=	P1^1;//时钟,初始状态为0
    sbit DI=	P1^2;//数据输入
    sbit DO=	P1^3; // 数据输出
    sbit CS=	P1^4;
    uchar time=0;
    uint juli=0,lim1=30;//距离
    uchar light=0,lim2=50;//光线
    uchar disp1[]="L:000Lx S:000cm";
    uchar disp2[]="  000Lx   000cm";
    /*********************************************
    读取ADC
    **********************************************/
    uchar ADC(uchar ch)//通道ch	 1,2
    {
    	uchar temp0,temp1,i;
    	CS=0;
    	temp0=0;
    	temp1=0;
    	_nop_();
    	_nop_();
    	DI=1;//开始位
    	_nop_();
    	_nop_();
    	CLK=1;
    	_nop_();
    	_nop_();
    	CLK=0;
    	_nop_();
    	_nop_();
    	DI=0;
    	_nop_();
    	_nop_();
    //选择通道0
    	DI=1;
    	_nop_();
    	CLK=1;//上升沿DI=1
    	_nop_();
    	CLK=0;//1个下降沿DI=1
    	_nop_();
    	if(ch==1)
    	DI=0;
    	if(ch==2)
    	DI=1;
    	_nop_();
    	CLK=1;
    	_nop_();
    	CLK=0;//第3个上升沿DI=0
    	_nop_();
       	DI=1;
    //********通道选择结束开始读取转换后的二进制数****
    //下降沿读数,一下进行判断和处理,共8次
    for(i=0;i<8;i++)
       {
    	temp0=temp0<<1;
    	CLK=1;
        if(DO)
       	temp0++;
       	_nop_();
       	CLK=0;
       }
    for(i=0;i<8;i++)
       {
    	temp1=temp1>>1;
    	CLK=1;
        if(DO)
       	temp1=temp1 +0x80;
       	_nop_();
       	CLK=0;
       }
    	 CS=1;
       return temp0;
    }
     void  StartModule()//启动模块
      {
    	   _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  Trig=1;
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  _nop_();
    	  Trig=0;
      }

    void HC_SRinit()//初始化
    {
    	TMOD|=0x11;		   //设T0为方式1,GATE=1;
    	TH0=0;
    	TL0=0;
    	TH1=0x3c;
    	TL1=0xb0;
    	ET1=1;
    	TR1=1;
    	EA=1;
    	Trig=0;
    }

    uint HC_SRread()//测距
    {
    	uint time=0;
    	while(!Echo)		//当RX为零时等待
    		StartModule();		//启动模块
    	TR0=1;			    //开启计数
    	while(Echo);		//当RX为1计数并等待
    	TR0=0;				//关闭计数
        time=TH0*256+TL0;	//计算
    	TH0=0;
    	TL0=0;
    	time=time*1.7/50; //精度0.5cm
    	return time;
    }
    void delay_uint(uint i)
    {
    	while(i--);
    }
    /********************************************************************
    * 名称 : write_com(uchar com)
    * 功能 : 1602命令函数
    * 输入 : 输入的命令值
    * 输出 : 无
    ***********************************************************************/
    void write_com(uchar com)
    {
    	e=0;
    	rs=0;
    	rw=0;
    	P0=com;
    	delay_uint(20);
    	e=1;
    	delay_uint(20);
    	e=0;
    }

    /********************************************************************
    * 名称 : write_data(uchar dat)
    * 功能 : 1602写数据函数
    * 输入 : 需要写入1602的数据
    * 输出 : 无
    ***********************************************************************/
    void write_data(uchar dat)
    {
    	e=0;
    	rs=1;
    	rw=0;
    	P0=dat;
    	delay_uint(20);
    	e=1;
    	delay_uint(20);
    	e=0;
    }

    /********************************************************************
    * 名称 : write_string(uchar hang,uchar add,uchar *p)
    * 功能 : 改变液晶中某位的值,如果要让第一行,第五个字符开始显示"ab cd ef" ,调用该函数如下
    	 	 write_string(1,5,"ab cd ef;")
    * 输入 : 行,列,需要输入1602的数据
    * 输出 : 无
    ***********************************************************************/
    void write_string(uchar hang,uchar add,uchar *p)
    {
    	if(hang==1)
    		write_com(0x80+add);
    	else
    		write_com(0x80+0x40+add);
    		while(1)
    		{
    			if(*p == '\0')  break;
    			write_data(*p);
    			p++;
    		}
    }

    /********************************************************************
    * 名称 : init_1602()
    * 功能 : 初始化1602液晶
    * 输入 : 无
    * 输出 : 无
    ***********************************************************************/
    void init_1602()
    {
    	write_com(0x38);						//数据总线为8位,显示2行,5x7点阵
    	write_com(0x0c);						//开显示,有光标,光标闪烁
    	write_com(0x06);						//光标自动右移
    	delay_uint(1000);						//等待设置完成
    }
    //主函数
    void main()
    {
    	 init_1602();
    	HC_SRinit();//初始化
    	//设置INT0
    	IT0=1;//跳变沿出发方式(下降沿)
    	EX0=1;//打开INT0的中断允许。
    	//设置INT1
    	IT1=1;//跳变沿出发方式(下降沿)
    	EX1=1;//打开INT1的中断允许。
    	EA=1;
    	while(1)
    	{
    		 if(!s1)//距离设置
    		 {
    		 	if(lim1<500)
    				lim1++;
    		 	while(!s1);
    		 }
    		 if(!s2)//距离设置
    		 {
    		 	if(lim1>0)
    				lim1--;
    		 	while(!s2);
    		 }
    		 if(!s3)//光照设置
    		 {
    		 	if(lim2<120)
    				lim2++;
    		 	while(!s3);
    		 }
    		 if(!s4)//光照设置
    		 {
    		 	if(lim2>0)
    				lim2--;
    		 	while(!s4);
    		 }
    		 if(!k1)//布防
    		 {
    		 	led=0;
    		 	while(!k1);
    		 }
    		 if(!k2)//撤防
    		 {
    		 	led=1;
    			out=1;
    			beep=1;
    		 	while(!k1);
    		 }
    		 if(!k3) //紧急
    		 {
    		 	out=0;
    			beep=0;
    			led=0;
    		}
    		if(!led)
    		{
    		//传感器报警
    		if((light>lim2)||(juli

    5. 设计报告

    10296字设计报告,内容包括硬件设计、软件设计、软硬件框图、调试、结论等


    随着现代社会经济的快速发展和人民生活水平的不断提升,社会治安需求呈现出多元化、精细化的特点。无论是居民住宅还是小型商业场所,其安全防护问题已不再仅局限于物理屏障的构筑,而是愈发强调智能化、主动化的安全保障。在这样的背景下,家庭及小型商业场所的安全防护需求日益凸显,成为社会关注的焦点之一。

    传统的防盗报警器,尽管在一定程度上起到了预警与震慑的作用,但在实际应用中却暴露出诸多局限性。这类报警器往往功能较为单一,主要依赖于门窗磁感应、红外人体探测等基础手段,对于复杂多变的入侵情境往往难以做出精准、及时的响应。比如,对于非法翻越窗户、遮挡红外探头、利用工具破坏门窗等手法,传统报警器的侦测能力相对有限。此外,传统报警器在误报率、远程监控、自适应环境变化等方面也存在不足,无法满足现代用户对于高效、精准、便捷安全防护的期待。

    针对上述问题,本课题提出了设计一款基于51单片机的多功能防盗报警器的研究任务。该报警器旨在突破传统设备的功能局限,通过集成先进的传感器技术,构建全方位、智能化的安防监控体系,从而显著提升家庭及小型商业场所的安全防护水平,同时优化用户体验。

    6. 原理图

    原理图使用AD绘制,可供实物参考,仿真不同于实物,经验不足不要轻易搞实物。


    元件 型号 数量

    单片机 AT89C51 1

    电容 30pf 2

    电容 10uf 1

    晶振 12MHZ 1

    电阻 10k 1

    按钮 5

    电阻 100欧 4

    LED 红色 2

    三极管 PNP 1

    蜂鸣器 有源 1

    电阻 1k 1

    热释电 HCSR501 1

    超声波 HC-04 1

    光敏电阻 10k 1

    模数芯片 ADC0832 1

    电源部分

    排针 2P 1

    电容 0.1uf 2

    电容 100uf 2

    稳压器 7805 1

    Proteus仿真和实物作品的区别:

    1.运行环境:Proteus仿真是在计算机上运行的,而实物则是在硬件电路板上运行。

    2.调试方式:在Proteus仿真中,可以方便地进行单步调试和观察变量值的变化,而在实物中则需要通过调试器或者串口输出等方式进行调试。

    电路连接方式:在Proteus仿真中,可以通过软件设置进行电路连接的修改,而在实物中则需要通过硬件电路板和连接线进行修改。

    3.运行速度:Proteus仿真通常比实物运行速度快,因为仿真是基于计算机运行的,而实物则需要考虑电路板上的物理限制和器件的响应时间等因素。

    4.功能实现:在Proteus仿真中,可以通过软件设置实现不同的功能,而在实物中则需要根据电路设计和器件的性能进行实现。

    7. 设计资料内容清单&&下载链接

    资料设计资料包括仿真,程序代码、讲解视频、功能要求、设计报告、软硬件设计框图等。

    0、常见使用问题及解决方法–必读!!!!

    1、程序代码注释

    2、proteus仿真

    3、功能要求

    4、软硬件流程图

    5、开题报告

    6、设计报告

    7、原理图

    8、元器件清单

    9、讲解视频

    Altium Designer 安装破解

    KEIL+proteus 单片机仿真设计教程

    KEIL安装破解

    Proteus元器件查找

    Proteus安装

    Proteus简易使用教程

    单片机学习资料

    相关数据手册

    答辩技巧

    设计报告常用描述

    鼠标双击打开查找嘉盛单片机51 STM32单片机课程毕业设计.url


    资料下载链接(可点击):

    https://docs.qq.com/doc/DS3F5dFBuUEJUUU96
