• 产品推荐 | 基于XILINX VERSAL的XW-NVME-X16-2SAS智能FPGA加速卡


    01 产品概述

    XW-NVME-X16-2SAS智能存储加速卡基于XILINX VERSAL ACAP MPSOC,EP侧提供1路PCIe GEN4 x16接口,RP侧最大可支持2路PCIe GEN4 x8,或4路PCIe GEN4 x 4,板载DDR4-3200MHz缓存,具有低延迟、高性能、低能耗、低成本、可定制等优势。为Instance Storage、SSD硬件虚拟化、存储加密解密、纠删码、压缩解压缩、高速数据处理、应用业务卸载等服务器计算加速、存储业务的首选加速平台。

    02 产品特征

    256个虚拟NVMe PCIe Function(4PF + 252 VF)

    硬件实现512个IO队列,每个虚拟NVMe最大支持64个IO队列

    直连模式,支持4 * PCIe NVMe SSD

    支持基于16GB粒度Mapping提供NVMe虚拟化

    高性能,延迟增加在几个us左右

    支持透明加解密,支持虚拟NVMe设备级的秘钥管理

    硬件实现QoS,可以精确到队列级别

    支持磁盘管理,隔离NVMe SSD故障

    使用native NVMe驱动,提供PCIe路径管理通道

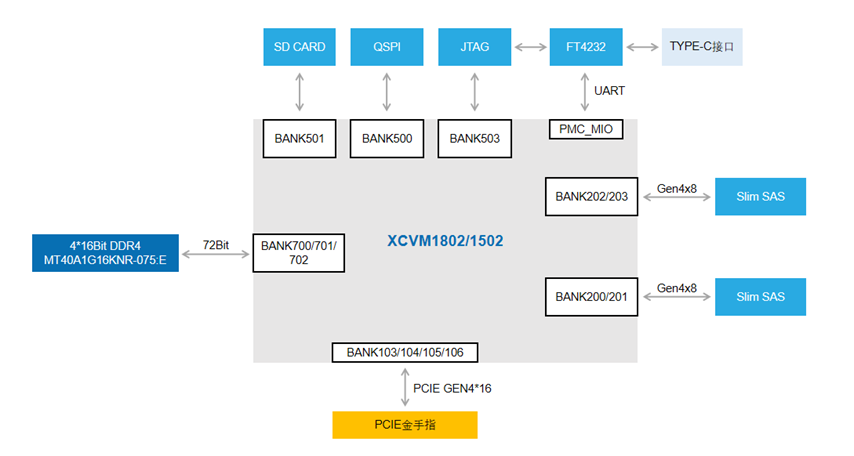

    03 功能框图

    04 产品规格

    基本规格

    FPGA资源

    XILINX VERSAL VM1802, FPGA MPSOC架构

      集成双核 ARM Cortex-A72, 双核 ARM Cortex-R5F, 1968 个18x18 DSP 计算单元

    FPGA逻辑规模高达1.9M Logic Cell,  集成4组DDR4控制器,集成4路100G MAC, 高达44个32Gb/s serdes 通道

    存储

    支持单板16GB DDR4-3200 外部缓存

    支持板载4GB/8GB QSPI flash , 且实现在线烧录与更新,多个固件切换

    散热

    支持主被动两种散热结构(缺省为被动散热)

    重量

    560g (含散热器)

    尺寸

    标准全高半长,H*L=111*167mm

    功耗

    典型功耗35W,最大功耗<75W

    外部接口

    HOST

    支持EP

    侧接口

    1路PCIe GEN4 x 16或者2路PCIe GEN4 x 8

    SSD侧接口

    支持RP两组

    2*SlimSAS(SFF-8654) 8i

    最大支持4块PCIe GEN4 U.2 NVMe SSD (w/o switch)

    SD卡接口

    TF卡

    调试接口

    TYPE-C JTAG

    串口(与JTAG二合一共用)

    环境参数

    工作温度

    0-55

    工作湿度

    5%-95% (非冷凝)

    存储温度

    -80

    存储湿度

    10-80%

    05 应用领域

    • SSD硬件虚拟化

    • 存储加密解密

    • 压缩解压缩

    • 高速数据处理

    • 服务器计算加速

    • 存储业务

    来源:玄武科技
