实验01-STP＋链路聚合＋VRRP实验

目录

1.实验拓扑​

2 实验需求

3.配置思路

1.首先配置STP模式及其根桥

2.SW2和SW3通过手动链路聚合互联

3.配置其他命令

4.配置OSPF

5.要求当跟踪上联接口,如果上联接口down后,优先级降低30,让 Backup成为Master 设备。

完结撒花！

---

1.实验拓扑

2 实验需求

1.  根据拓扑图配置IP地址。
2. 交换机之间通过STP防环为了防止SW2-SW3之间聚合的高效链路被STP 阻塞，请配置SW2 为网络中的主根，SW3为网络中的备份根桥。
3. 通过VRRP实现网关冗余，网关在SW2和SW3上，其中VLAN10的网关SW2 为Master设备(优先级为 120)，SW3为Backup设备。VLAN20的网关SW3为Master设备(优先级120)，SW2为Backup设备。
4. SW2和SW3 通过LACP模式链路聚合互联。
5.  配置 OSPF (进程号为1，Area 0)，最终实现PC1和 PC2都能访问R1的loopback 0接口。
6.  要求当跟踪上联接口,如果上联接口down后,优先级降低30,让 Backup成为Master 设备。
7. VLAN10 的 DHCP服务配置在SW2上，VLAN20的DHCP服务配置在R1上，在SW3和SW2上配置中继。

3.配置思路

1.首先配置STP模式及其根桥


[H3C]sysname SW1
[SW1]stp mode stp

[H3C]sysname SW2
[SW2]stp mode stp
[SW2]stp priority 0

[H3C]sysname SW3
[SW3]stp mode stp
[SW3]stp priority 4096



2.SW2和SW3通过手动链路聚合互联

SW2和SW3共同配置
interface Bridge-Aggregation1
 port link-type trunk
 port trunk permit vlan all
 link-aggregation mode dynamic

interface GigabitEthernet1/0/1
 port link-aggregation group 1
#
interface GigabitEthernet1/0/2
 port link-aggregation group 1

• interface Bridge-Aggregation 1：这个命令用于创建一个名为Bridge-Aggregation1的聚合接口。聚合接口是一个逻辑接口，它将多个物理端口组合在一起，以提供更高的带宽和更好的冗余性。
• link-aggregation mode dynamic：这个命令将聚合接口的模式设置为dynamic（动态）。在动态模式下，聚合接口的成员端口将根据LACP（链路聚合控制协议）进行自动协商，以确定哪些端口应该被包括在聚合接口中。这种模式允许交换机自动调整聚合接口的成员，以适应网络拓扑的变化。
• 命令 port link-aggregation group 1 是在网络交换机上配置链路聚合（Link Aggregation）时使用的。这个命令的作用是将一个物理端口加入到指定的聚合组（在这里是聚合组1）中，从而形成一个逻辑上的聚合端口。
• 总的来说，这些命令创建了一个名为Bridge-Aggregation 1的聚合接口，并将其配置为trunk模式和dynamic模式，以支持多个VLAN的数据传输，并允许成员端口的自动协商。这样的配置可以提高网络的带宽和可靠性，特别是在需要高带宽和低延迟的网络环境中。

在SW2和SW3上查看端口聚合情况：

3.配置其他命令

配置SW2

vlan 12
interface Vlan-interface12
 ip address 10.1.15.2 255.255.255.0

interface GigabitEthernet1/0/4
port link-type access
 port access vlan 12

配置SW3

vlan 13
interface Vlan-interface13
ip address 10.1.14.2 255.255.255.0

interface GigabitEthernet1/0/4
 port link-type access
 port access vlan 13

配置R1

interface GigabitEthernet0/0
 ip address 10.1.15.1 255.255.255.0
#
interface GigabitEthernet0/1
 ip address 10.1.14.1 255.255.255.0

测试连通性：ping对端直连测试联通性

• 查看实验需求：3.通过VRRP实现网关冗余，网关在SW2和SW3上，其中VLAN10的网关SW2 为Master设备(优先级为 120)，SW3为Backup设备。VLAN20的网关SW3为Master设备(优先级120)，SW2为Backup设备。

配置交换机的接口模式：

SW1:

[SW1]vlan 10
[SW1-vlan10]vlan 20

[SW2]vlan 10
[SW2-vlan10]vlan 20

[SW1-vlan20]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-type access
[SW1-GigabitEthernet1/0/1]port access vlan 10
[SW1-GigabitEthernet1/0/1]int g1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access
[SW1-GigabitEthernet1/0/2]port access vlan 20
[SW1-GigabitEthernet1/0/2]int g1/0/3
[SW1-GigabitEthernet1/0/3]port link-type trunk
[SW1-GigabitEthernet1/0/3]port trunk permit vlan 10 20
[SW1-GigabitEthernet1/0/3]int g1/0/4
[SW1-GigabitEthernet1/0/4]port link-type trunk
[SW1-GigabitEthernet1/0/4]port trunk permit vlan 10 20

SW2:

vlan 10
vlan 20
interface GigabitEthernet1/0/3
 port link-type trunk
 port trunk permit vlan 1 10 20

interface Vlan-interface10
 ip address 10.1.10.252 255.255.255.0
 vrrp vrid 10 virtual-ip 10.1.10.254
 vrrp vrid 10 priority 120

interface Vlan-interface20
 ip address 10.1.20.252 255.255.255.0
 vrrp vrid 20 virtual-ip 10.1.20.254

• vrrp vrid 10 virtual-ip 10.1.10.254

  这个命令用于配置 VRRP，并指定了一个 VRRP 路由器标识符（Virtual Router ID, VRID）为 10。VRID 用于唯一标识一个 VRRP 组。virtual-ip 10.1.10.254 指定了用于这个 VRRP 组的虚拟 IP 地址。这个虚拟 IP 地址将由 VRRP 组内的主路由器持有，并且当主路由器失效时，会转移到另一个备份路由器上。

• vrrp vrid 10 priority 120

  这个命令用于设置当前设备在 VRRP 组（VRID 10）中的优先级。优先级用于确定哪个路由器应该成为主路由器。具有较高优先级的路由器将成为主路由器。在这个例子中，优先级被设置为 120。默认优先级通常是 100，所以通过提高优先级到 120，这个设备会更有可能成为主路由器。

SW3:

vlan 10
valn 20

interface GigabitEthernet1/0/3
 port link-type trunk
 port trunk permit vlan 1 10 20

interface Vlan-interface10
 ip address 10.1.10.253 255.255.255.0
 vrrp vrid 10 virtual-ip 10.1.10.254


interface Vlan-interface20
 ip address 10.1.20.253 255.255.255.0
 vrrp vrid 20 virtual-ip 10.1.20.254
 vrrp vrid 20 priority 120

在SW2上查看主备：

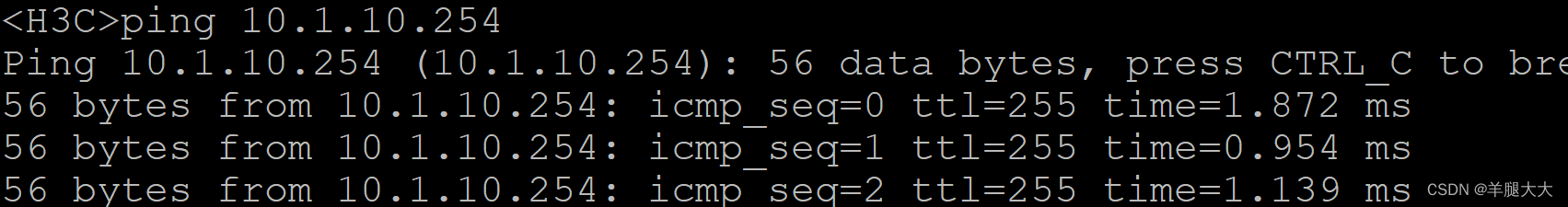

测试网关通信PC1

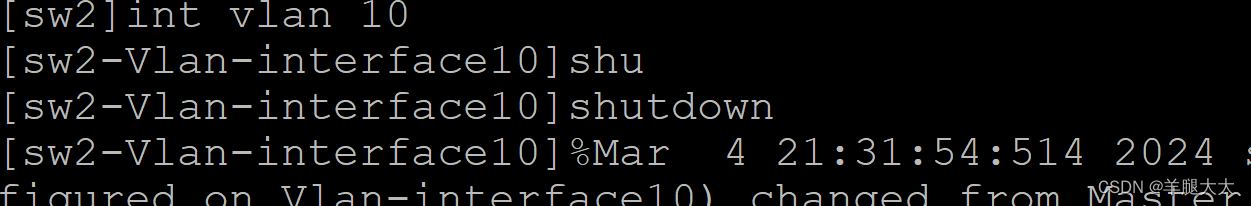

将SW2的vlan10口down掉，查看主备切换：

继续测试，依然可以通信，主备切换成功，并恢复。

4.配置OSPF

•  配置 OSPF (进程号为1，Area 0)，最终实现PC1和 PC2都能访问R1的loopback 0接口。

SW2:

SW3:

R1:

验证建邻情况：

验证PC1与PC2与l0的连通性，

PC1：

PC2：

5.要求当跟踪上联接口,如果上联接口down后,优先级降低30,让 Backup成为Master 设备。

SW2(上行口)：

int g1/0/4
track 1 interface GigabitEthernet1/0/4 physical

interface Vlan-interface10
 vrrp vrid 10 track 1 priority reduced 30

• track 1 interface GigabitEthernet1/0/4 physical

  这个命令创建了一个跟踪项（在这里是跟踪项 1），用于监视 GigabitEthernet1/0/4 接口的物理状态。当该接口的物理连接状态发生变化时，跟踪项会相应地更新其状态。

• vrrp vrid 10 track 1 priority reduced 30

  这个命令将前面创建的跟踪项 1 与 VRRP 组（VRID 10）相关联，并指定当跟踪项 1 的状态变为不满足条件时（即 GigabitEthernet1/0/4 接口的物理状态变为 down），该设备的 VRRP 优先级将减少 30。

SW3(上行口):

int g1/0/4
track 1 interface GigabitEthernet1/0/4 physical

interface Vlan-interface20
 vrrp vrid 20 track 1 priority reduced 30

断开SW2/SW3上行口，查看是否进行主备切换：

测试PC1与10.4.4.4的连通性：

恢复链路后查看主备：

PC1ping PC 2:

完结撒花！
