Unity中Shader纹理的环绕方式

---

前言

Unity中Shader纹理的环绕方式

我们基于上一篇的代码来继续实现

• Unity中Shader纹理的过滤

---

一、修改环绕方式前的设置准备

我们先把我们Shader中主纹理的Tiling修改大于1

只有大于1的部分，才会采用纹理的环绕方式

---

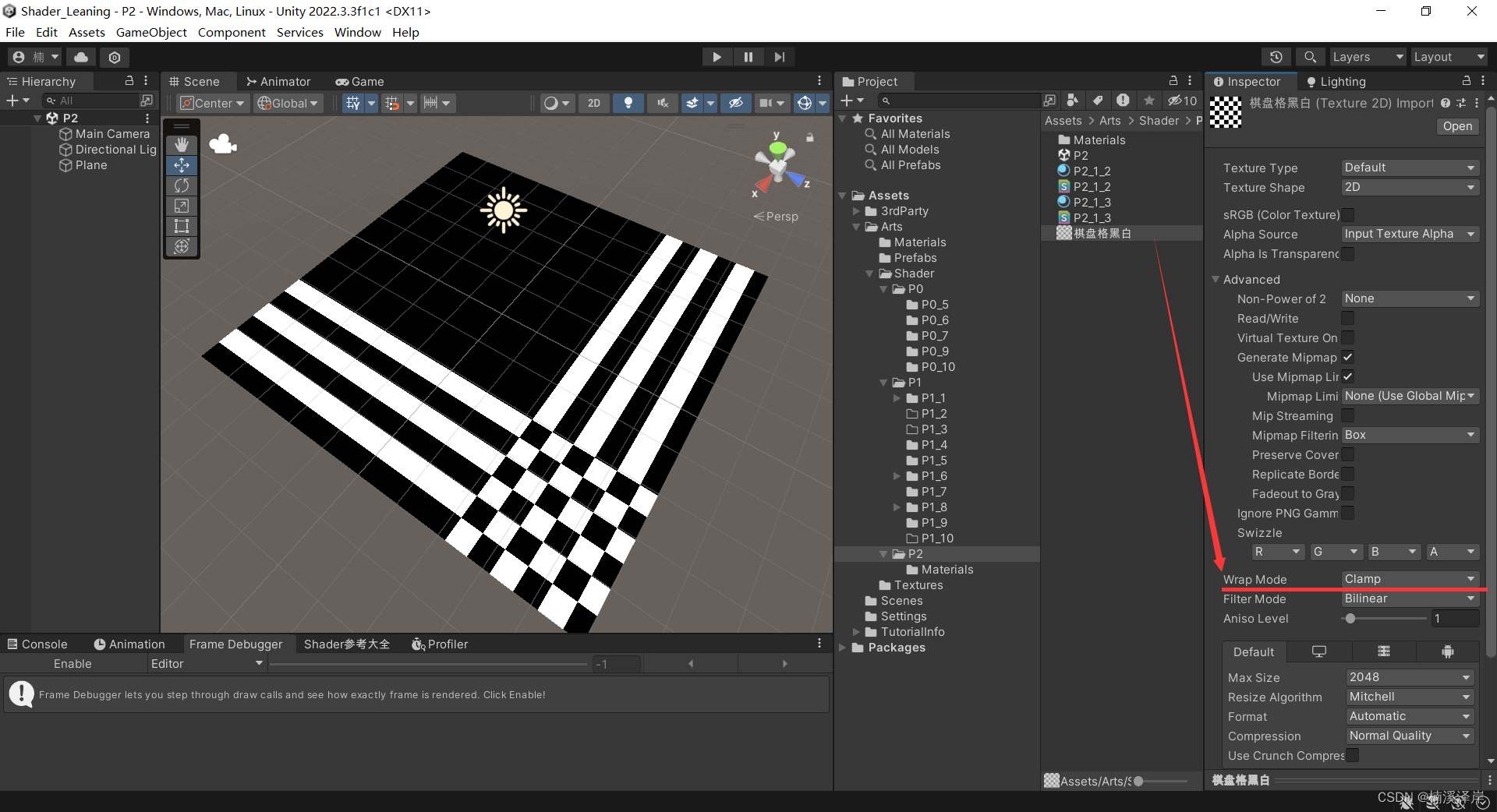

二、在纹理的设置面板可以修改环绕方式

---

三、在Shader中，实现纹理的环绕方式切换

1、在属性面板定义一个和纹理面板一样的纹理环绕方式下拉框

[KeywordEnum (Repeat,Clamp)]_WrapMode(“WrapMode”,int) = 0

[KeywordEnum (Enum0, Enum1, Enum2, Enum3, Enum4, Enum5, Enum6, Enum7, Enum8)]
关键字枚举,需要#pragma multi_compile _XXX_ENUM0 _XXX_ENUM1 …来依次声明变体关键字,XXX为这条属性中声明的变量名,在cg/hlsl中可以通过#if #elif #endif分别做判断.

2、在Pass中，定义枚举对应的变体

这里的变体，不需要程序运行时动态修改。所以使用shader_feature变体，不用multi_compile变体

#pragma shader_feature _WRAPMODE_REPEAT _WRAPMODE_CLAMP

3、在片元着色器中，纹理采样前，使用 #if 判断后做出对应的修改

• 我们先在片元着色器中，判断条件后返回两个颜色测试一下

//WrapMode
#if _WRAPMODE_REPEAT
return 1;
#elif _WRAPMODE_CLAMP
return 0;
#endif

效果：

• 我们来实现 _WRAPMODE_REPEAT的效果

在大于纹理的1倍以上的部分重复采样

实现时，取小数部分即可，这样就会重复采样 0 ~ 1的部分

i.uv = frac(i.uv);

• 我们来实现_WRAPMODE_CLAMP的效果

在大于纹理的一倍以上的部分舍弃采样

法1：

法2：

//法一:
//i.uv = clamp(i.uv,0,1);
//法二:
i.uv = saturate(i.uv);

---

四、最终效果

最终代码：

//纹理的多级渐远 Mipmap
//纹理的环绕方式
Shader "MyShader/P2_1_3"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        [KeywordEnum (Repeat,Clamp)]_WrapMode("WrapMode",int) = 0
        [IntRange]_Mipmap ("Mipmap",Range(0,10)) = 0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma shader_feature _WRAPMODE_REPEAT _WRAPMODE_CLAMP
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            half _Mipmap;
            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                //WrapMode
                #if _WRAPMODE_REPEAT
                i.uv = frac(i.uv);
                #elif _WRAPMODE_CLAMP
                    //法一:
                    //i.uv = clamp(i.uv,0,1);
                    //法二:
                    i.uv = saturate(i.uv);
                #endif




                float4 uvMipmap = fixed4(i.uv,0,_Mipmap);
                fixed4 col = tex2Dlod(_MainTex, uvMipmap);
                return col;
            }
            ENDCG
        }
    }
}
