Unity中Shader纹理的多级渐远Mipmap

---

前言

Unity中Shader纹理的多级渐远Mipmap

---

一、什么是Mipmap

Mipmap可以理解为纹理的LOD，即纹理的质量分级

模型的LOD是：高模、中模、低模
Shader的LOD：可以自己定义高配、中配、低配
纹理的LOD：纹理分级Mipmap，即 512x512(可以更高)、256x256（上一级 / 2）、…… 、1x1

• Unity中Shader的ShaderLOD

开启Mipmap的缺点：会多占用30%的显存

---

二、Mipmap能带来什么好处

1、增加缓存命中率，减少像素抖动感

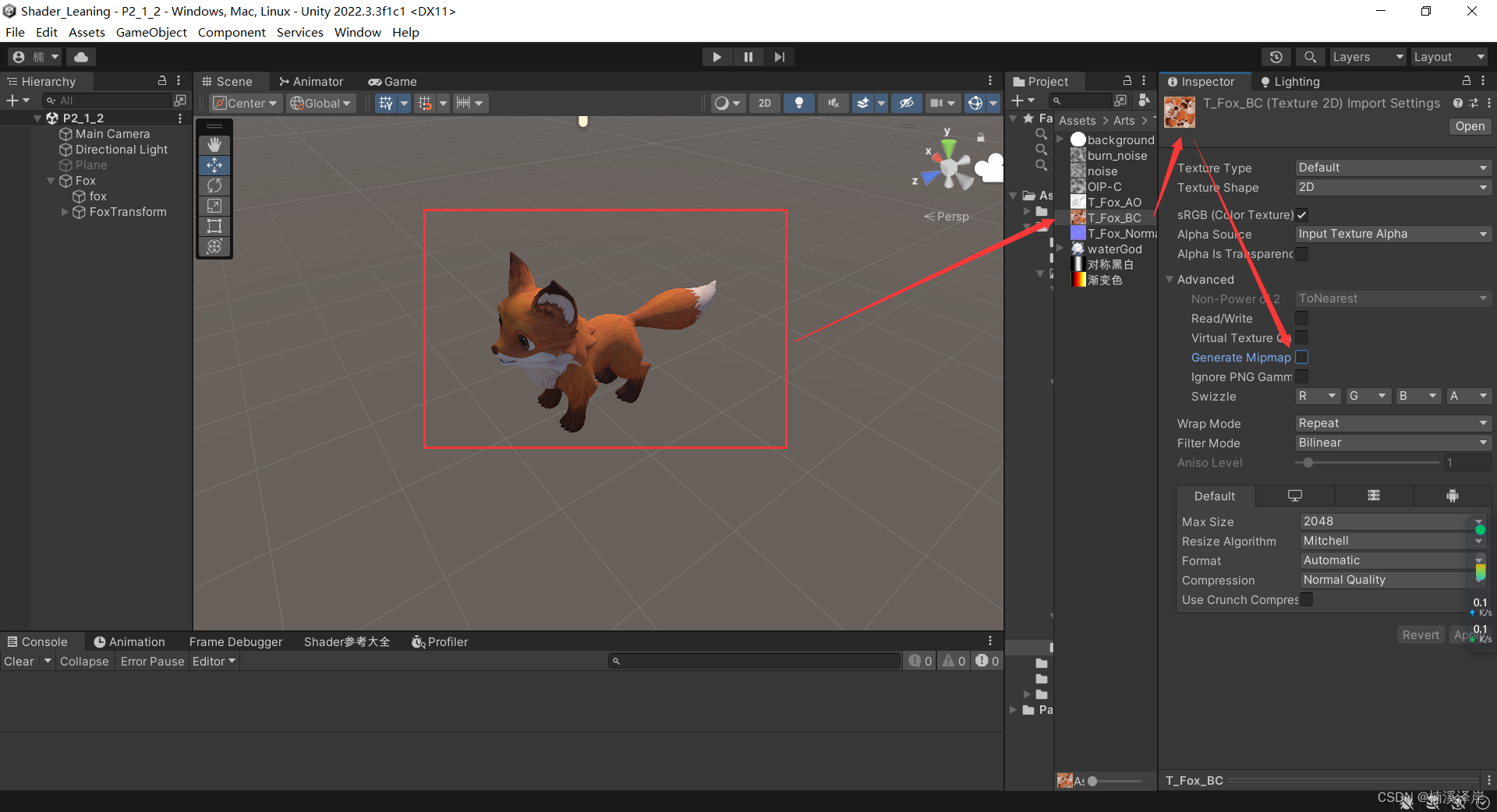

• 我们先在纹理的设置里，关闭多级渐远功能，看一下抖动


开启后，抖动就少了

2、可配合质量设置来分级加载，减少不同配置下的内存

---

二、我们在Shader中实现一下该效果

测试目标：使用一个滑动条来控制纹理的渐变等级

1、我们先布置一个简单的棋盘格，用于测试纹理的多级效果

2、我们在Shader的属性面板定义一个范围值

[IntRange]_Mipmap (“Mipmap”,Range(0,10)) = 0

[IntRange]用来变更的值是整数
Range的范围是自己指定的：一般 最大范围在(0，12) , 因为最大贴图是 4096 x 4096

3、使用前先声明一下_Mipmap

half _Mipmap;

4、使用多级采样的函数来进行纹理采样

tex2Dlod(samper2D tex,float4 s)
二维纹理采样,s.w表示采样的是mipmap的几级,仅在ES3.0以上支持.

因为需要传入一个四维变量，但是我们的 uv 是2维的，所以 s.z 我们置零处理

fixed4 frag (v2f i) : SV_Target
 {
 	float4 uvMipmap = fixed4(i.uv,0,_Mipmap);
	fixed4 col = tex2Dlod(_MainTex, uvMipmap);
	return col;
 }
1
2
3
4
5
6

5、最终效果

记着开启棋盘格的多级渐远选项

最终代码：

//纹理的多级渐远 Mipmap
Shader "MyShader/P2_1_2"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        [IntRange]_Mipmap ("Mipmap",Range(0,10)) = 0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            half _Mipmap;
            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float4 uvMipmap = fixed4(i.uv,0,_Mipmap);
                fixed4 col = tex2Dlod(_MainTex, uvMipmap);
                return col;
            }
            ENDCG
        }
    }
}
