AD教程 （十）Value值的核对

AD教程 （十）Value值的核对

填写器件位号

• 直接根据原理图的原始编号进行更改

• 通过位号编辑器快速更改

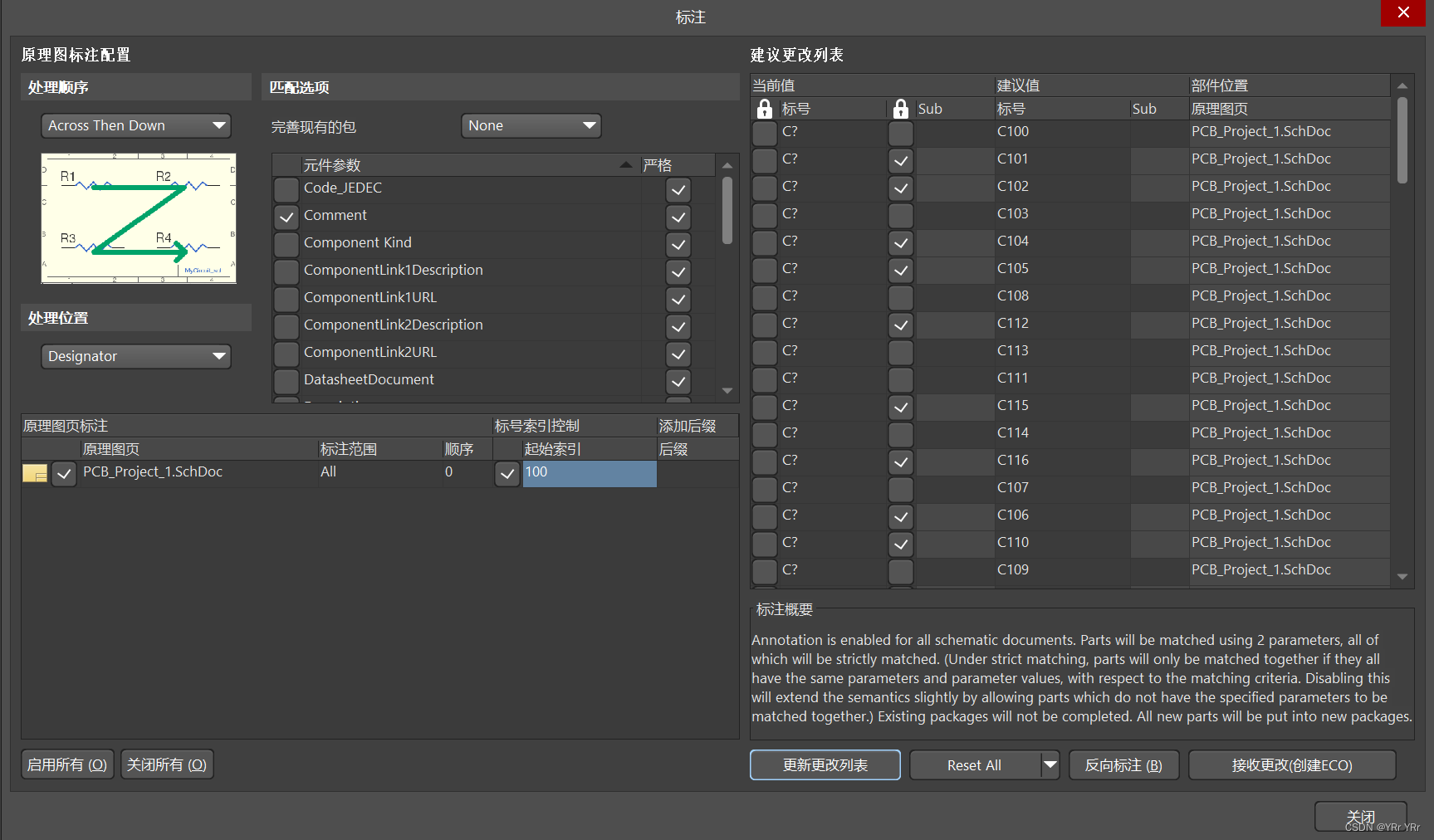

  • 点击工具，选择标注，选择原理图标注，进入位号编辑器



  • 可以在位号编辑器中

    • 设置处理顺序，从上往下还是从下往上，从右往左还是从左往右，一般选取从左到右，从上往下



    • 点击Reset All（复位），再点击更新更改列表，就可以看到位号已经填写完成了。



    • 如需更改起始索引，则需要勾选起始索引之前的方框，之后改起始索引值才会生效，之后，再Reset All，更新更改列表。



    • 更改完成后，点击接收变更（创建ECO），在之后的窗口中点击执行变更，位号就会更新到原理图中了。

填写Value值

• 根据原理图填写元件的Value值即可
  • 包括电容值、电阻值、电感值
• 需要仔细核对导线连接，Value值，标签值，位号等属性
