vivado简单仿真入门

打开软件

创建工程

create project

 		![在这里插入图片描述](https://img-blog.csdnimg.cn/892eda626d394733920854b71ca8f726.png)
1

先next,保留工程路径，配置环境

配置芯片环境

本次芯片类型

xc7k325tffg900-2

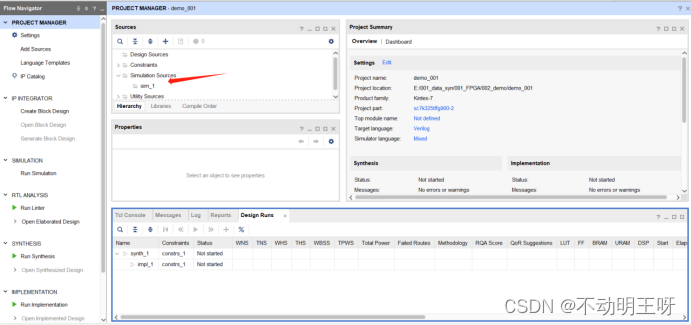

创建之后完整的demo

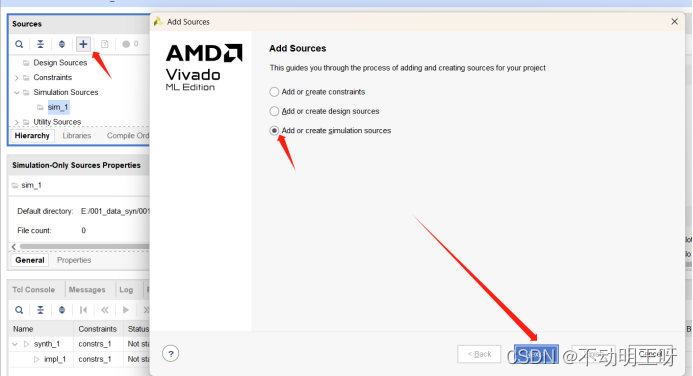

编写仿真内容

`timescale 1ns/1ps
module sim_top;
reg clk_1G;
initial begin
    clk_1G = 0;
end

always #0.5ns clk_1G = !clk_1G;

initial begin
    #10us;
    $finish;
end
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14

仿真结果

结果分析

间隔1ns
