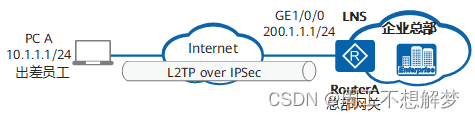

操作步骤

1. 配置RouterA

   #
    sysname RouterA  //配置设备名称
   #
    l2tp enable   //启用L2TP功能
   #
   ipsec proposal prop  //配置IPSec安全提议
    encapsulation-mode transport
   #
   ike proposal 5  //配置IKE安全提议
   #
   ike peer peer1 v1  //配置IKE对等体及其使用的协议时，不同的软件版本间的配置有差异：V200R008之前的版本命令为ike peer peer-name [ v1 | v2 ]。V200R008及之后的版本命令为ike peer peer-name和version { 1 | 2 }，如果对等体IKEv1和IKEv2版本同时启用，设备发起协商时会使用IKEv2协议，响应协商时则同时支持IKEv1协议和IKEv2协议。自V200R008版本到V200R021版本，缺省情况下，对等体IKEv1和IKEv2同时启用。如果设备需要使用IKEv1协议，则可以执行命令undo version 2；V200R021及之后版本，缺省情况下，启用对等体IKEv2版本。如果设备需要使用IKEv1协议，需要先执行命令version 1，再执行命令undo version 2。
    pre-shared-key cipher %^%#JvZxR2g8c;a9~FPN~n'$7`DEV&=G(=Et02P/%\*!%^%#  //配置预共享密钥认证字为“YsHsjx_202206”，以密文显示，该命令在V2R3C00以前的版本中为“pre-shared-key huawei”，以明文显示
    ike-proposal 5
   #
   ipsec policy-template temp1 10  //配置策略模板
    ike-peer peer1
    proposal prop
   #
   ipsec policy policy1 1 isakmp template temp1  //配置安全策略
   #
   ip pool lns  //配置IP地址池，用于设备为接入PC分配私网IP地址
    gateway-list 192.168.1.1
    network 192.168.1.0 mask 255.255.255.0
   #
   aaa  //配置LNS的本地用户名和类型，用于认证接入的用户
    local-user huawei password cipher %^%#_<`.CO&(:LeS/$#F\H0Qv8B]KAZja3}3q'RNx;VI%^%#
    local-user huawei privilege level 15
    local-user huawei service-type ppp
   #
   interface Virtual-Template1  //配置虚拟PPP用户的用户名和密码，PPP验证方式和IP地址
    ppp authentication-mode chap
    remote address pool lns
    ip address 192.168.1.1 255.255.255.0
   #
   interface GigabitEthernet1/0/0
    ip address 200.1.1.1 255.255.255.0
    ipsec policy policy1
   #
   l2tp-group 1  //设置一个L2TP组并配置相关属性
    undo tunnel authentication
    allow l2tp virtual-template 1
   #
   ip route-static 0.0.0.0 0.0.0.0 200.1.1.2  //配置静态路由，保证两端路由可达
   #
   return


2. 配置PC A

   # 修改Windows注册表，

   单击“开始 > 运行”，输入regedit打开注册表，找到路径HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\PolicyAgent，新建DWORD值，名称为AssumeUDPEncapsulationContextOnSendRule，取值为2；找到路径HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Rasman\Parameters，新建DWORD值，名称为ProhibitIpSec，取值为1，修改完成后重启PC。

   # 创建L2TP连接。

   单击“开始 > 控制面板 > 网络和Internet > 网络和共享中心”，选择“设置新的连接或网络”。

   出现“设置连接或网络”界面，选择“连接到工作区”，单击“下一步”。

   选择“使用我的Internet连接(VPN)(I)”。

   输入要连接的Internet地址（RouterA的IP地址），并单击“下一步”。

   输入用户名和密码。

   # 创建IP安全策略。

   单击“控制面板”->“系统和安全”->“管理工具”->“本地安全策略”。

   创建IP安全策略的向导步骤如图2、图3、图4和图5所示。

   图2 欢迎使用IP安全策略向导界面

   图3 编辑IP安全策略名称界面

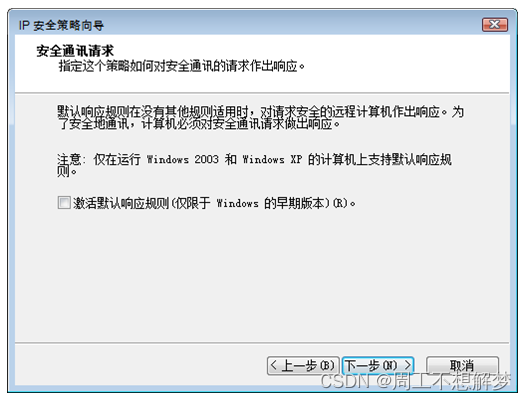

   图4 指定PC对安全通讯作出响应界面

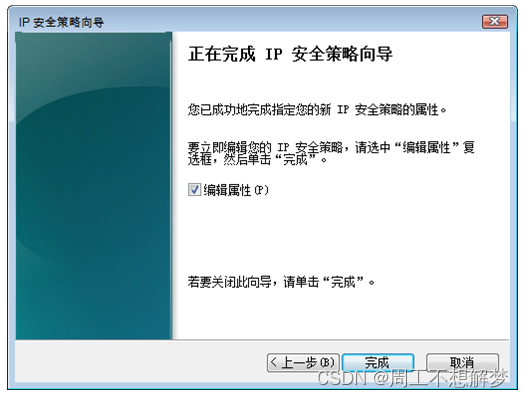

   图5 完成IP安全策略向导界面

   接下来进入IP安全策略的属性窗口的规则页，即将“使用‘添加向导’”的勾选取消，并选择“添加”以添加规则。

   # 配置安全策略的属性。

   1. 配置“IP筛选器列表”

      使用“添加向导”的勾选取消，并选择“添加”以添加IP筛选器。

      图6 添加“IP筛选器”界面

      接下来配置IP筛选器的属性，编辑“地址”页签，分别将“我的IP地址”作为源地址、总部网关的IP地址作为目标地址，选择数据流镜像匹配。

      编辑“协议”页签，选择数据的协议类型为“任何”。

      编辑“描述”页签，可以为该IP筛选器添加描述。

      单击“确定”，回到IP筛选器列表属性页，可看到新编辑的IP筛选器。

      单击“确定”回到IP安全策略的规则页面。

   2. 配置“筛选器操作”

      选择“筛选器操作”页签，并单击“编辑”。

      出现筛选器操作的属性页面，并单击“添加”。

      出现“安全方法”属性页面，选择“自定义”的“设置”选项。

      出现“自定义安全方法”的属性页面，请进行设置。

      依次单击“确定”回到“筛选器操作”页签。

      MD5、SHA1、DES和3DES算法存在安全隐患，请谨慎使用。

   3. 配置“身份验证方法”

      选择“身份验证方法”页签，并单击“编辑”。

      出现身份验证方法的属性页面，即选择“预共享密钥”方法，预共享密钥为YsHsjx_202206，

   4. 配置“隧道设置”，即选择安全协议对数据的封装模式

      选择“隧道设置”页签，选择“此规则不指定IPSec隧道(T)”即传输模式。

   5. 配置“连接类型”

      选择“连接类型”页签，保持原有选项“所有网络连接”。

   6. 配置“密钥交换”，即配置IKE安全提议

      单击“应用”，回到IP安全策略属性界面，并选择“常规”页签，选择“设置”。

      进入“密钥交换设置”界面，选择“方法”。

      进入“密钥交换安全方法”界面，选择“添加”。

      添加下列安全方法，并单击“确定”。

      回到IP安全策略属性界面，单击“确定”，完成IP安全策略的配置。

   # 应用IP安全策略。

   回到“本地安全策略”页面，右击配置好的IP安全策略，单击“分配”，即将IP安全策略在PC上应用。

   在“网络连接”中选择已配置好的L2TP连接。输入用户名和密码，就可以进行L2TP连接了。

3. 验证配置结果

   # 配置成功后，在PC A上执行ping操作仍然可以ping通RouterA，它们之间的数据传输将被加密，在RouterA上执行命令display ipsec statistics esp可以查看数据包的统计信息。

   # 在RouterA上执行display ike sa和display ipsec sa命令，可以看到IPSec隧道配置成功的信息。

配置注意事项

PC上IPSec的配置相对路由器较复杂，请先熟悉路由器上IPSec的基本配置再在PC上操作。
