allegro中shape的一些基本操作（三）——挖空铜皮（shape）、删除孤岛

挖空铜皮（shape）

去除孤岛shape

---

• 挖空铜皮（shape）

我们在有的时候需要考虑分布电容的对信号完整性的影响，所以需要在整个铜皮的中间挖掉一块铜皮。

这三个分别对应挖不规则铜皮、矩形铜皮、圆形铜皮

例如：在下图的元件下面的GND挖掉，先选中挖矩形shape

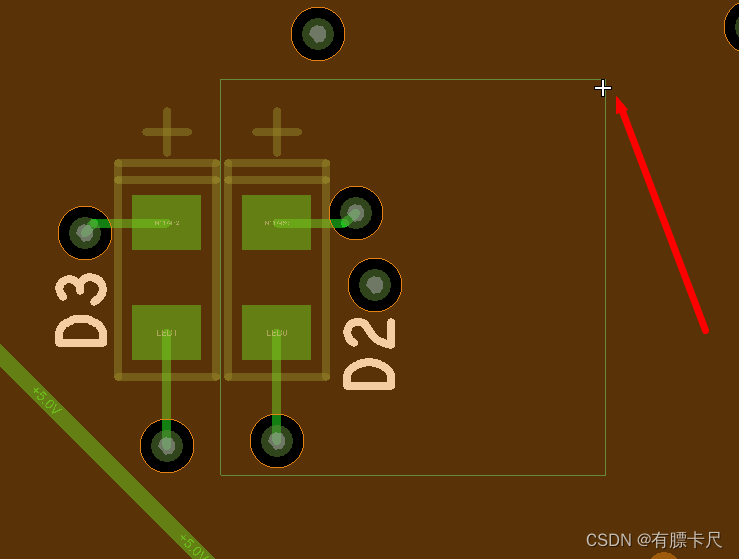

然后再用鼠标框选中需要挖空的区域

最后右键done就能将铜皮挖空。

当然既然添加了就需要对这个挖空的地方进行操作，例如删除、移动、复制这个挖空的区域。

点击Shape——Manual Void/Cavity，在这个目录中的功能能够对挖空的shape进行操作。



例如将前面挖空的地方向右移动一点：

先选中移动功能

然后再用鼠标框选中挖空的地方

然后再点击、移动，就能调整这个挖空的位置

• 去除孤岛shape

一般在信号完整性要求比较高的PCB上，是需要去除铺铜产生的孤岛，因为孤岛会产生天线效应。

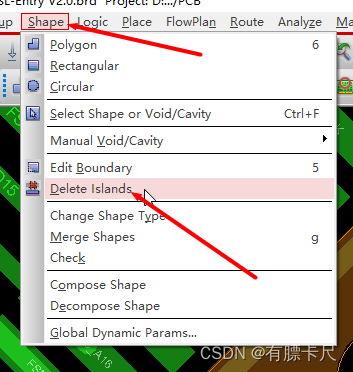

点击shape——Delete Islands

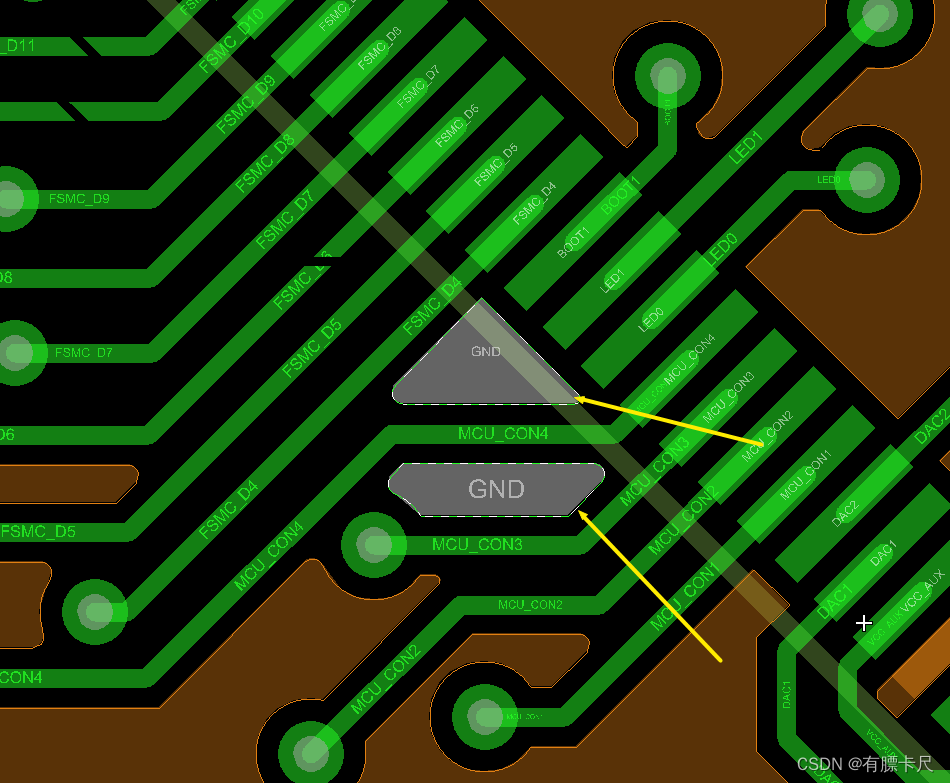

然后PCB上存在的孤岛就会自己高亮显示出来，然后再点击删除即可
