Unity可视化Shader工具ASE介绍——9、整理节点让复杂的Shader条理更清晰

阿赵的Unity可视化Shader工具ASE介绍目录
大家好，我是阿赵。
  继续介绍Unity可视化Shader编辑工具ASE。上一篇介绍UI特效Shader的时候，连接了一个Shader

  这个shader不是很复杂，但看起来也有点乱七八糟的。接下来通过对这个shader的节点连线做一些整理，让它看起来更清晰。
首先，处理一下Flow节点相关的逻辑

  单独把这一部分拖到一边去。然后再细分一下，把计算UV坐标的部分也单独拖出来，然后按着R键创建一个RegisterLocalVal注册局部变量的节点，把乘法的结果输入到这个节点，然后把节点的变量名改为FlowUV

  然后断开原来Flow的UV节点，并按着G键，创建一个GetLocalVal获取本地变量的节点，并且选择刚才我们注册的FlowUV变量。

  把FlowUV连到Flow节点的UV输入

  然后再建一个注册变量的节点，把Flow的结果连进去，并命名为FlowVal
  断开原来Flow输出的地方，并且用GetLocalVar代替

  框选FlowUV相关的几个节点，然后按键盘C键，创建一个备注组，并且在标题输入FlowUV。这样，这个部分就很明确的指定，是用于计算Flow的UV

  同理，框选Flow节点相关的节点，然后按C键创建备注组，并且输入标题为FlowVal，这里很明确，这部分的节点是用于计算Flow效果的。

  下面都是同理了，整理一份顶点颜色：

  再整理一份MainTex的颜色：

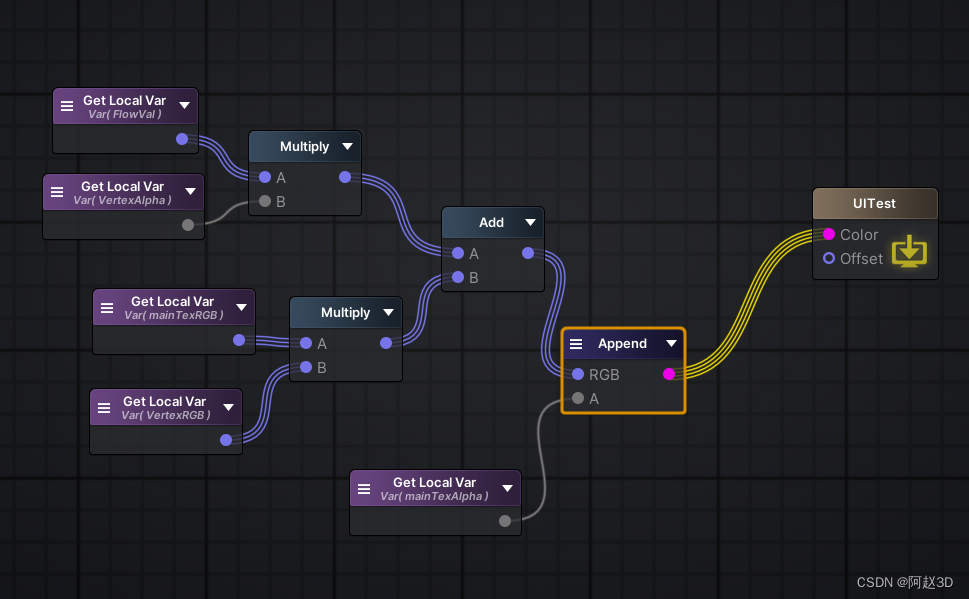

  最后，用GetLocalVar节点，把原来顶点色和MainTex颜色替代了

  根据习惯给备注组框修改一下颜色，最后，这个shader的节点连线就变成了这个样子：

  现在这个样子，是不是比刚开始的时候整齐很多呢？而且可阅读性也提高了很多。
  以后需要修改节点效果的时候，可以有针对性的找到某个功能模块，单独去修改了。
  总结一下，这一篇讲得非常简单，主要用到了RegisterLocalVal注册局部变量、GetLocalVal获取本地变量，还有按C键创建的备注组。
