UML类图

UML图是什么？

UML（Unified Modeling Language）是一种用于软件开发和系统设计的标准建模语言。它提供了一套丰富的图形符号和规范，用于描述和可视化软件系统的结构、行为和交互。

UML图是使用UML语言创建的图形表示，用于描述软件系统的不同方面。UML提供了多种类型的图形符号，每种符号都有特定的用途和表达能力，以便开发人员能够更清晰地传达系统设计的概念和想法。一般说来，在UML图中，只要掌握类图、用例图、时序图的使用，就能完成大部分的工作。也就是说，掌握UML的20%，就能做80%的事情。

用例

类图中具体类、抽象、接口和包的表示法

UML类图中具体类、抽象类、接口和包有不同的表示方法。
具体类在类图中用矩形框表示，矩形框分为三层：第一层是类名字。第二层是类的成员变量；第三层是类的方法。成员变量以及方法前的访问修饰符用符号来表示：

“+”表示 public；
“-”表示 private；
“#”表示 protected；
不带符号表示 default。

属性和方法

成员变量以及方法前的访问修饰符用符号来表示：

• “+”表示 public；
• “-”表示 private；
• “#”表示 protected；
• 不带符号表示 default。

这个‘动物’矩形框，它就代表一个类（Class）
左下角的‘飞翔’，它表示一个接口图，与类图的区别主要是顶端有<>显示。第一行是接口名称，第二行是接口方法。接口还有另一种表示方法，俗称棒棒糖表示法，比如图中的唐老鸭类就是实现了‘讲人话’的接口（鸭子本来也有语言，只不过只有唐老鸭是能讲人话的鸭子）。

interface IFly
{
    void Fly();
}
1
2
3
4

interface ILanguage
{
    void Speak ();
}
1
2
3
4

类与类，类与接口之间的关系

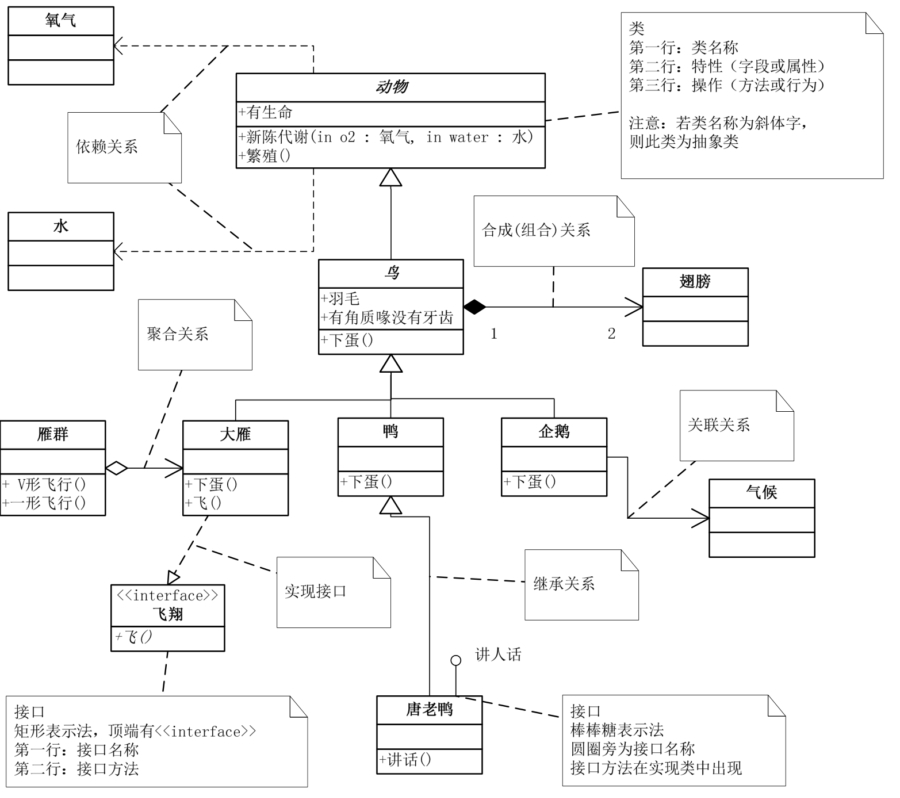

首先注意动物、鸟、鸭、唐老鸭之间关系符号。

继承

继承关系用空心三角形+实线来表示

我举的几种鸟中，大雁是最能飞的，我让它实现了飞翔接口。实现接口用空心三角形+虚线来表示。

关联

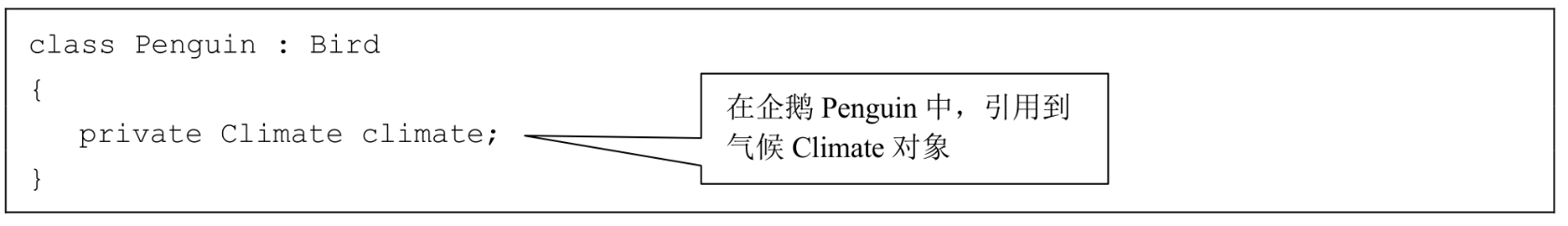

企鹅和气候两个类，企鹅是很特别的鸟，会游不会飞。更重要的是，它与气候有很大的关联。我们不去讨论为什么北极没有企鹅，为什么它们要每年长途跋涉。总之，企鹅需要‘知道’气候的变化，需要‘了解’气候规律。当一个类‘知道’另一个类时，可以用关联（association）。关联关系用实线箭头来表示。

聚合

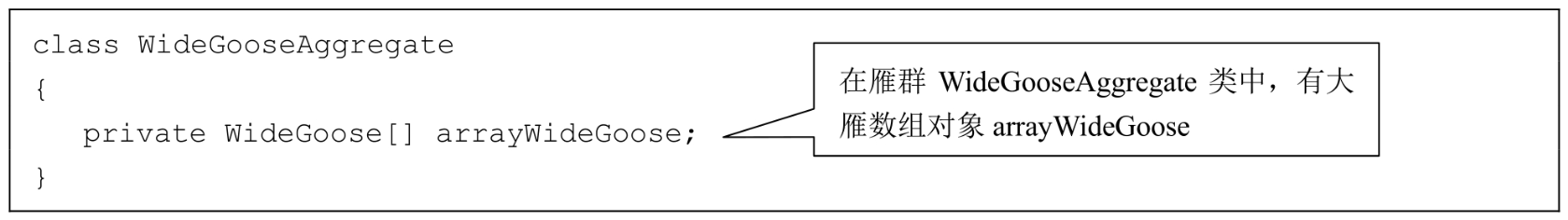

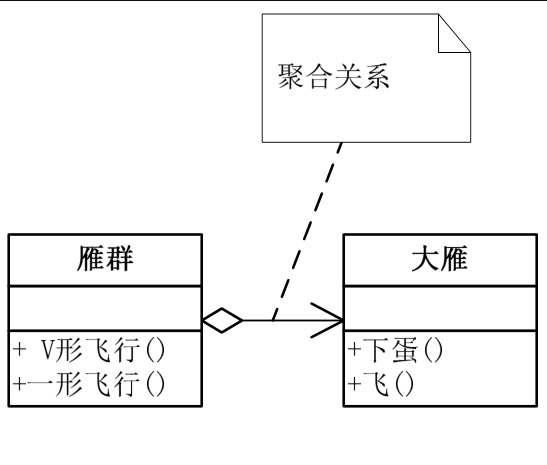

我们再来看大雁与雁群这两个类，大雁是群居动物，每只大雁都是属于一个雁群，一个雁群可以有多只大雁。所以它们之间就满足聚合（Aggregation）关系。聚合表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分[DPE]（DPE表示此句摘自《设计模式》（第2版），详细摘要说明见附录二）。聚合关系用空心的菱形+实线箭头来表示。

合成(组合)

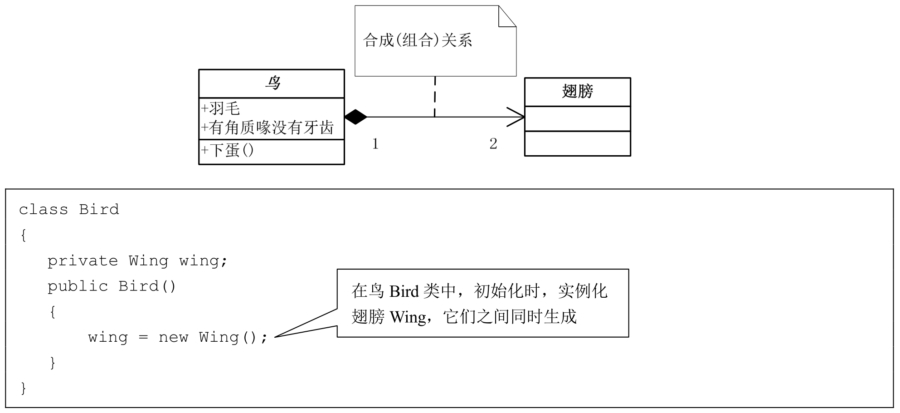

合成（Composition，也有翻译成‘组合’的）是一种强的‘拥有’关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样[DPE]。在这里鸟和其翅膀就是合成（组合）关系，因为它们是部分和整体的关系，并且翅膀和鸟的生命周期是相同的。合成关系用实心的菱形+实线箭头来表示。另外，你会注意到合成关系的连线两端还有一个数字‘1’和数字‘2’，这被称为基数。表明这一端的类可以有几个实例，很显然，一个鸟应该有两只翅膀。如果一个类可能有无数个实例，则就用‘n’来表示。关联关系、聚合关系也可以有基数的。

依赖关系

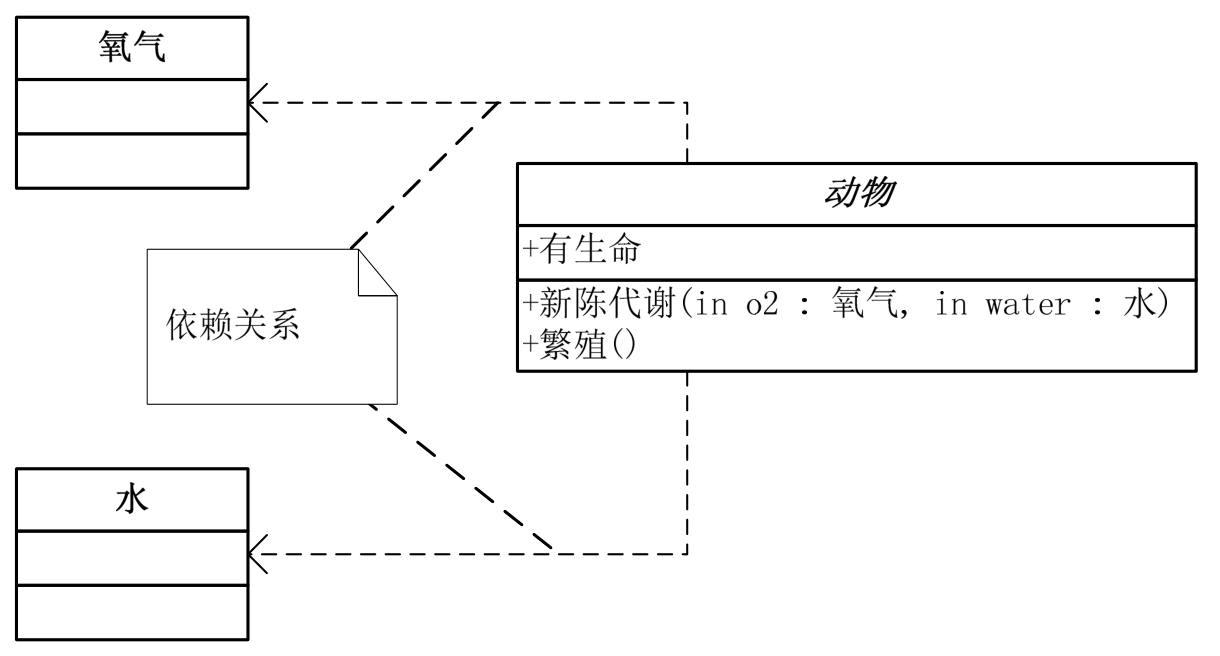

动物几大特征，比如有新陈代谢，能繁殖。而动物要有生命力，需要氧气、水以及食物等。也就是说，动物依赖于氧气和水。他们之间是依赖关系（Dependency），用虚线箭头来表示。

abstract class Animal
{
    public Metabolism (Oxygen oxygen,Water water)
    {

    }
}
1
2
3
4
5
6
7
