光储直流微电网MATLAB/Simulink仿真

微❤关注“电击小子程高兴的MATLAB小屋”获得资料（专享优惠）

MATLAB代码：光储直流微电网MATLAB/Simulink仿真

仿真软件：MATLAB2018b

光储并网直流微电网simulink仿真模型，光伏采用mppt实现最大功率输出。

图1 整体仿真模型搭建

储能由蓄电池和超级电容构成的混合储能系统。

为了确保微网并网时电能质量，采用二阶低通滤波法对光伏输出功率进行抑制，通过设置不同截止频率将高频功率给超级电容响应，中频给蓄电池，低频功率并入大电网，有效提高电能质量。

逆变器采用基于电网电压双闭环控制

图2 光伏-HESS并网发电结构框图

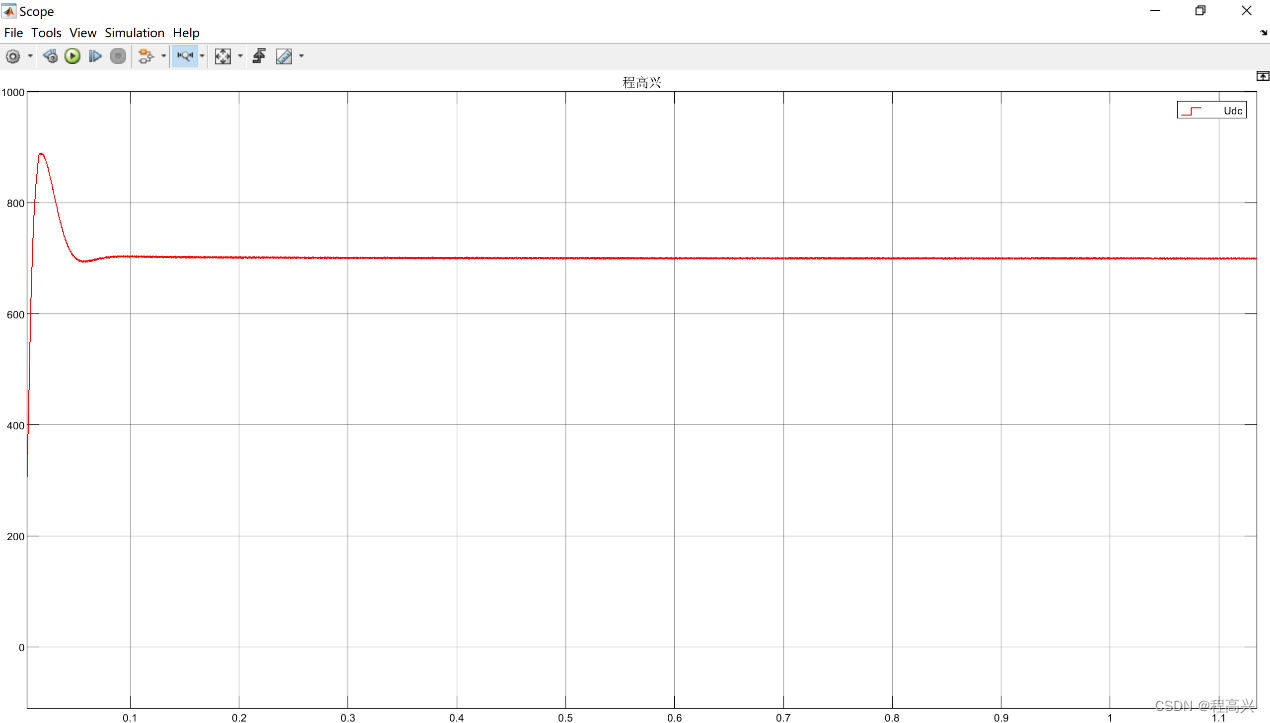

图3 直流母线电压控制

图4 蓄电池电容混合储能功率

图5 电压与电流波形

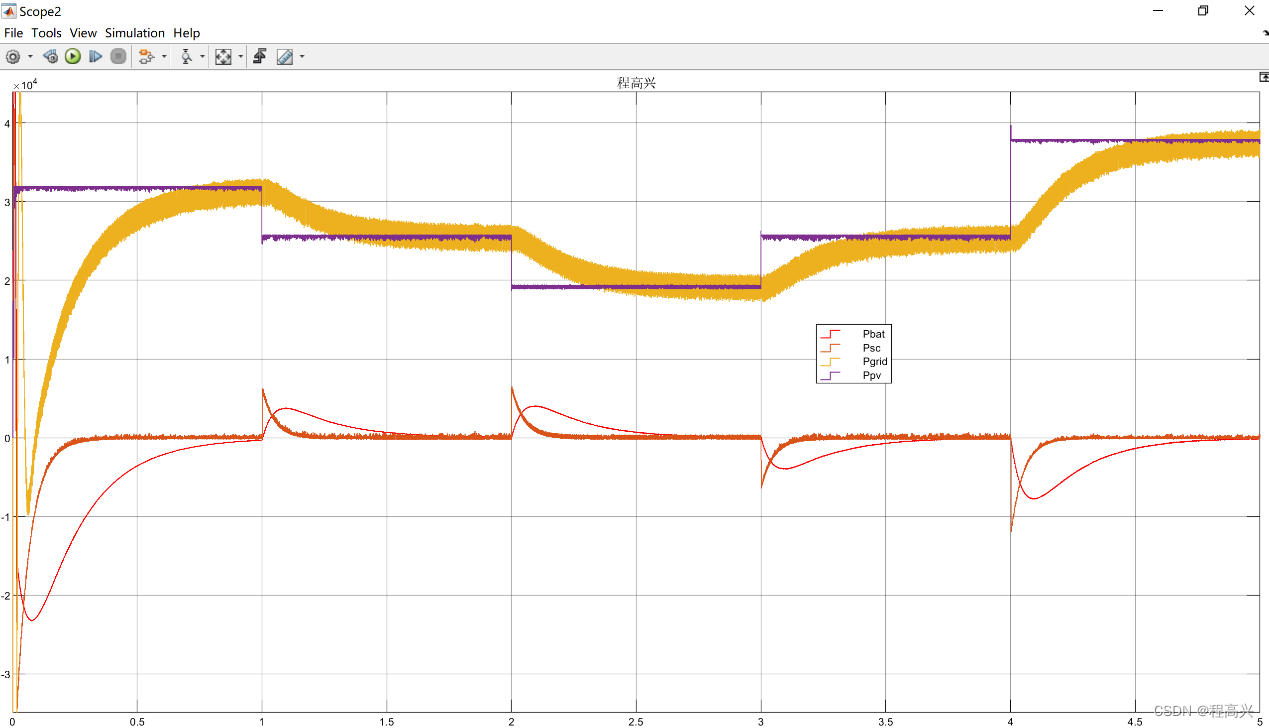

图6 电池电容光伏以及并网功率波形

图7 双闭环控制
