汽车类、TPS7B8225QDGNRQ1、TPS7B8233EPWPRQ1、TPS7B8601QKVURQ1 40V、低压降 (LDO) 线性稳压器

一、TPS7B82-Q1 汽车类 300mA、高压、超低 IQ 低压降稳压器

（介绍）在汽车电池连接应用中，低静态电流 (IQ) 对于省电和延长电池寿命而言至关重要。对于始终开启的系统，必须要实现超低 IQ。
TPS7B82-Q1 是一款旨在在 3V 至 40V（45V 负载突降保护）宽输入电压范围内运行的低压降线性稳压器。TPS7B82-Q1 的工作电压低至 3V，因此可在冷启动以及启动和停止情况下继续工作。该器件在轻负载时的典型静态电流仅为 2.7µA，是用于为待机系统中的微控制器 (MCU) 和 CAN/LIN 收发器供电的理想解决方案。

1、TPS7B8225QDGNRQ1 PMIC - 稳压器 - 线性 正 固定 1 输出 300mA 8-HVSSOP
输出配置：正
输出类型：固定
稳压器数：1
电压 - 输入（最大值）：40V
电压 - 输出（最小值/固定）：2.5V
电压 - 输出（最大值）：-
电压降（最大值）：-
电流 - 输出：300mA
电流 - 静态 (Iq)：5 µA
电流 - 供电（最大值）：6.5 µA
PSRR：60dB（100Hz）
控制特性：使能
保护功能：过流，超温，欠压锁定（UVLO）
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：8-PowerTSSOP，8-MSOP（0.118"，3.00mm 宽）
供应商器件封装：8-HVSSOP

2、TPS7B8233EPWPRQ1 PMIC - 稳压器 - 线性 正 固定 1 输出 300mA 14-HTSSOP
输出配置：正
输出类型：固定
稳压器数：1
电压 - 输入（最大值）：40V
电压 - 输出（最小值/固定）：3.3V
电压 - 输出（最大值）：-
电压降（最大值）：1.35V @ 300mA
电流 - 输出：300mA
电流 - 静态 (Iq)：5 µA
电流 - 供电（最大值）：6.5 µA
PSRR：60dB（100Hz）
控制特性：使能
保护功能：过流，超温，欠压锁定（UVLO）
工作温度：-40°C ~ 150°C（TA）
安装类型：表面贴装型
封装/外壳：14-PowerTSSOP（0.173"，4.40mm 宽）
供应商器件封装：14-HTSSOP
基本产品编号：TPS7B8233

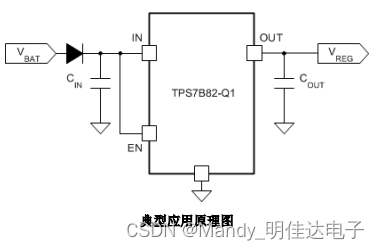

典型应用
• 汽车音响主机
• 远程信息处理控制单元
• 大灯
• 车身控制模块
• 逆变器和电机控制

汽车类、TPS7B8225QDGNRQ1、TPS7B8233EPWPRQ1、TPS7B8601QKVURQ1 40V、低压降 (LDO) 线性稳压器 —— 明佳达

二、TPS7B86-Q1 汽车类 500mA 40V 超低 IQ 低压降 (LDO) 线性稳压器

应用
• 可重新配置仪表组
• 车身控制模块(BCM)
• 常开型电池连接应用：
– 汽车网关
– 远程免钥匙进入 (RKE)

（介绍）TPS7B8601QKVURQ1是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件在轻负载下的静态电流仅为 17µA，是为备用系统中微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开型器件供电的出色解决方案。

输出配置：正
输出类型：可调式
稳压器数：1
电压 - 输入（最大值）：40V
电压 - 输出（最小值/固定）：1.2V
电压 - 输出（最大值）：18V
电压降（最大值）：0.570V @ 500mA
电流 - 输出：500mA
电流 - 静态 (Iq)：26 µA
PSRR：70dB（1kHz）
控制特性：限流，延迟，使能，电源良好
保护功能：过流，超温，欠压锁定（UVLO）
工作温度：-40°C ~ 150°C（TJ）
安装类型：表面贴装型
封装/外壳：TO-252-5，DPak（4 引线 + 接片），TO-252AD
供应商器件封装：TO-252-5
基本产品编号：TPS7B8601
