uboot启动流程-uboot内存分配工作总结

一. uboot 启动流程

_main 函数中会调用 board_init_f 函数，本文继续简单分析一下 board_init_f 函数。

本文继续具体分析 board_init_f 函数。

本文继上一篇文章的学习，地址如下：

二. uboot 内存分配工作

本文继续分析完 board_init_f 函数的最后的代码：


1 static init_fnc_t init_sequence_f[] = {
2 setup_mon_len,
......
32 /*
33 * Now that we have DRAM mapped and working, we can
34 * relocate the code and continue running from DRAM.
35 *
36 * Reserve memory at end of RAM for (top down in that order):
37 * - area that won't get touched by U-Boot and Linux (optional)
38 * - kernel log buffer
39 * - protected RAM
40 * - LCD framebuffer
41 * - monitor code
42 * - board info struct
43 */
44 setup_dest_addr,
45 reserve_round_4k,
46 reserve_mmu,
47 reserve_trace,
48 reserve_uboot,
49 reserve_malloc,
50 reserve_board,
51 setup_machine,
52 reserve_global_data,
53 reserve_fdt,
54 reserve_arch,
55 reserve_stacks,
56 setup_dram_config,
57 show_dram_config,
58 display_new_sp,
59 INIT_FUNC_WATCHDOG_RESET
60 reloc_fdt,
61 setup_reloc,
62 NULL,
63 };

第 56 行， setup_dram_config 函数设置 dram 信息，就是设置 gd->bd->bi_dram[0].start 和

gd->bd->bi_dram[0].size ，后面会传递给 linux 内核，告诉 linux DRAM 的起始地址和大小。

第 57 行，show_dram_config 函数，用于显示 DRAM 的配置。

第 58 行，display_new_sp 函数，显示新的 sp 位置，也就是 gd->start_addr_sp。这里的地址应该是最后内存分配工作完成后的地址，即执行完 reserve_stacks 函数后的地址： 0X8EF17E90。

可以打印验证，打印如下：

display_new_sp: gd->start_addr_sp: 0X8EF17E90

第 60 行， reloc_fdt 函数，用于重定位 fdt ，没有用到。

第 61 行， setup_reloc 函数，设置 gd 的其他一些成员变量，供后面重定位的时候使用，并且将以前的 gd 拷贝到 gd->new_gd 处。需要使能 DEBUG 才能看到相应的信息输出，打印如下：


gd->reloc_off: 0X8738000
gd->relocaddr: 0X8FF38000
gd->new_gd: 0X8EF17EB8
gd->start_addr_sp: 0X8EF17E90

可以看出， uboot 重定位后的偏移为0X8738000 ，重定位后的新地址为 0X8FF38000 ，新的 gd 首地址为 0X8EF17EB8 ，最终的 sp 为 0X8EF17E90。

至此，board_init_f 函数就执行完成了。

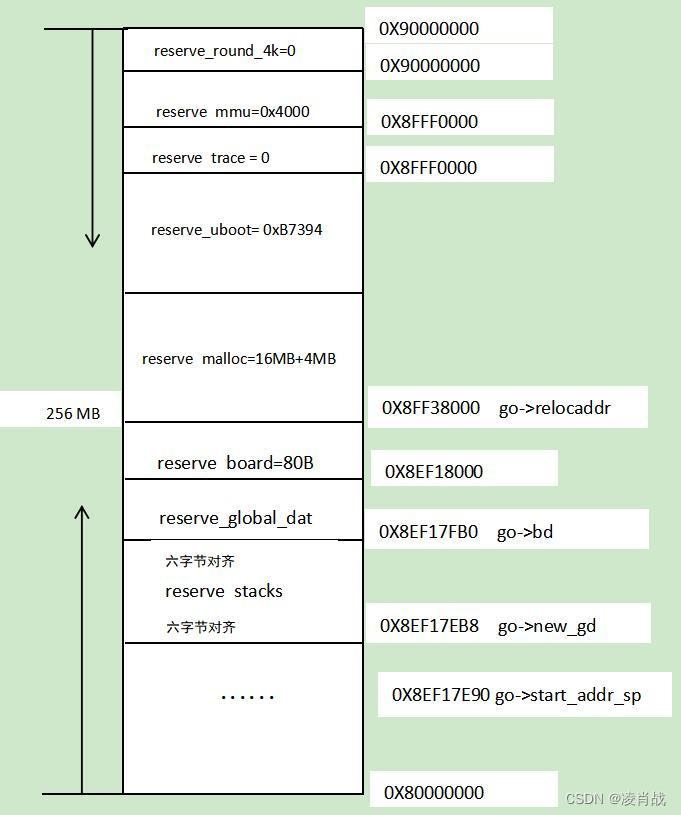

三. uboot内存分配图

以下是我所用的正点原子开发板 Nand-Flash版开发板，所对应的 uboot内存分配图。这里所用的开发板的芯片 DRAM 大小为 256MB 。

uboot 的内存分配图如下：
