    前言

    上一期讲到了二叉树的链式结构，但上一期的链式结构还差着几个接口没写，所以在这一期补上，然后就是二叉树的顺序结构讲解了，二叉树的顺序结构将会实现堆和堆排序，最后会用堆实现TOPK问题。

    📚一、二叉树链式结构的接口补充

    📔1.1 二叉树第k层节点的个数

    • 思路：递归左右子树并且相加，层层进入且每次进入k都减1，当k等于1时就是第k层，然后返回1给上一层。
    • 需要注意的是，传入的k有可能小于0，所以要检查一下k
    int BinaryTreeLevelKSize(BTNode* root, int k)
{
	assert(k > 0);//检测k是否小于0

	if (root == NULL)
	{
		return 0;
	}

	if (k == 1)
	{
		return 1;
	}

	return BinaryTreeLevelKSize(root->left, k - 1)
		+ BinaryTreeLevelKSize(root->right, k - 1);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

    此接口的递归展开图
    在这里插入图片描述

    📔1.2 二叉树查找值为x的节点

    • 思路：遍历找到k节点，但找到了返回也只是返回到上一层的函数栈帧的执行位置，所以解决方法就是，定义一个节点接收回归的值，然后判断这个节点是否等于或不等于NULL，需要注意的是左右子树都要判断一下，因为有可能要找的节点不在左子树，在右子树里。
    BTNode* BinaryTreeFind(BTNode* root, BTDataType x)
{
	if (root == NULL)
	{
		return NULL;
	}

	if (root->val == x)
	{
		return root;
	}

	BTNode* ret = NULL;
	ret = BinaryTreeFind(root->left, x);
	if (ret)
	{
		return ret;
	}

	ret = BinaryTreeFind(root->right, x);
	if (ret)
	{
		return ret;
	}

	return NULL;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27

    📔1.3 判断一颗二叉树是否是完全二叉树

    • 思路：跟层序遍历的思路差不多，只是这里要把NULL也入队列，然后出队列时，等于NULL就跳出循环，然后再循环出队列的数据。
    1. 如果有不等于NULL的节点，那么这颗树就不是完全二叉树。
    2. 遍历一遍后，没有返回，那么这棵树就是完全二叉树。
    bool BinaryTreeComplete(BTNode* root)
{
	//创建及初始化队列
	Que q;
	QueueInit(&q);
	//把根不等于空(NULL)时入队列
	if (root)
	{
		QueuePush(&q, root);
	}

	//思路：上一层出带下一层进
	while (!QueueEmpty(&q))
	{
		BTNode* Front = QueueFront(&q);
		//当节点等于空时，break跳出循环
		if (Front == NULL)
		{
			break;
		}
		//NULL也入队列
		QueuePush(&q, Front->left);
		QueuePush(&q, Front->right);
		QueuePop(&q);
	}

	//继续出队列，此时如果遇到不等于空(NULL)的节点
	//那么这颗树就不是完全二叉树
	while (!QueueEmpty(&q))
	{

		BTNode* Front = QueueFront(&q);
		QueuePop(&q);
		if (Front != NULL)
		{
			QueueDestroy(&q);
			return false;
		}

	}

	QueueDestroy(&q);
	//到这里时，已经遍历完整棵树了，此时这棵树就是完全二叉树
	return true;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45

    📚二、二叉树的顺序结构

    📔2.1 二叉树顺序结构的概念

    • 概念：普通的二叉树是不适合用数组来存储的，因为可能会存在大量的空间浪费。而完全二叉树更适合使用顺序结构存储。现实中我们通常把堆(一种二叉树)使用顺序结构的数组来存储，需要注意的是这里的堆和操作系统
      虚拟进程地址空间中的堆是两回事，一个是数据结构，一个是操作系统中管理内存的一块区域分段
    • 堆的逻辑结构是一颗完全二叉树，但物理结构是一个数组
      在这里插入图片描述
    • 堆又分为小根堆(小堆)或大根堆(大堆)
    • 小堆：这颗完全二叉树的所有父亲节点的数据都小于孩子节点
    • 大堆：这颗完全二叉树的所有父亲节点的数据都大于孩子节点
      在这里插入图片描述
    • 查找一颗完全二叉树的父亲或左右孩子的方法:
    • leftchild = parent * 2 + 1（左孩子 = 父亲乘2加1）
    • right = parent * 2 + 2 （右孩子 = 父亲乘2加2）
    • parent = (child - 1) / 2 (父亲 = (孩子-1) / 2)
    • 堆的性质
    1. 堆中某个节点的值总是不大于或不小于其父节点的值
    2. 堆总是一棵完全二叉树。
    • 堆的结构
    typedef int HPDataType;
typedef struct Heap
{
	HPDataType* arr;
	int size;
	int capacity;
}HP;

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    📔2.2 堆实现

    • 堆其实是用顺序表实现的，只是逻辑结构与顺序表有些差异

    📕2.2.1 堆的初始化

    • 堆的初始化有两种结构
    1. 第一种结构：
    void HeapInit(HP* php)
{
	assert(php);
	php->arr = NULL;
	php->capacity = 0;
	php->size = 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 第二种结构：

    这种结构其实就是，给一个n个元素的数组，让我们把数组的数据拷贝到堆里然后建堆

    void HeapInitArray(HP* php, HPDataType* arr, int n)
{
	assert(php);
	assert(arr);

	//开辟n个空间
	php->arr = (HPDataType*)malloc(sizeof(HPDataType)*n);
	if (php->arr == NULL)
	{
		perror("malloc fail");
		exit(-1);
	}
	php->capacity = n;
	php->size = n;

	//把原数组的数据拷贝到在堆上开辟的数组里
	memcpy(php->arr, arr, sizeof(HPDataType) * n);

	//向上调整建堆
	int i = 0;
	for (i = 1; i < n; i++)
	{
		AdjustUp(php->arr, i);
	}

}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27

    📕2.2.2 堆的销毁

    堆的销毁跟顺序表一样的，释放开辟的空间，然后把容量和有效数据的个数置为0

    void HeapDestroy(HP* php)
{
	assert(php);
	free(php->arr);
	php->arr = NULL;
	php->capacity = 0;
	php->size = 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    📕2.2.3 堆的插入

    在这里插入图片描述

    1. 把扩容的功能实现出来
    //容量满了，扩容
	if (php->size == php->capacity)
	{
		int newCapacity = php->capacity == 0 ?
					INIT_SIZE : php->capacity * TIMES;
		HPDataType* tmp=(HPDataType*)realloc(php->arr,
					sizeof(HPDataType) * newCapacity);
		if (tmp == NULL)
		{
			perror("realloc fail");
			exit(-1);
		}
		php->arr = tmp;
		php->capacity = newCapacity;
	}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    1. 然后把插入数据
    	php->arr[php->size] = x;
	php->size++;

    • 1
    • 2
    1. 插入数据后，把数据向上调整，让这个数组变成堆
    	AdjustUp(php->arr, php->size-1);

    • 1

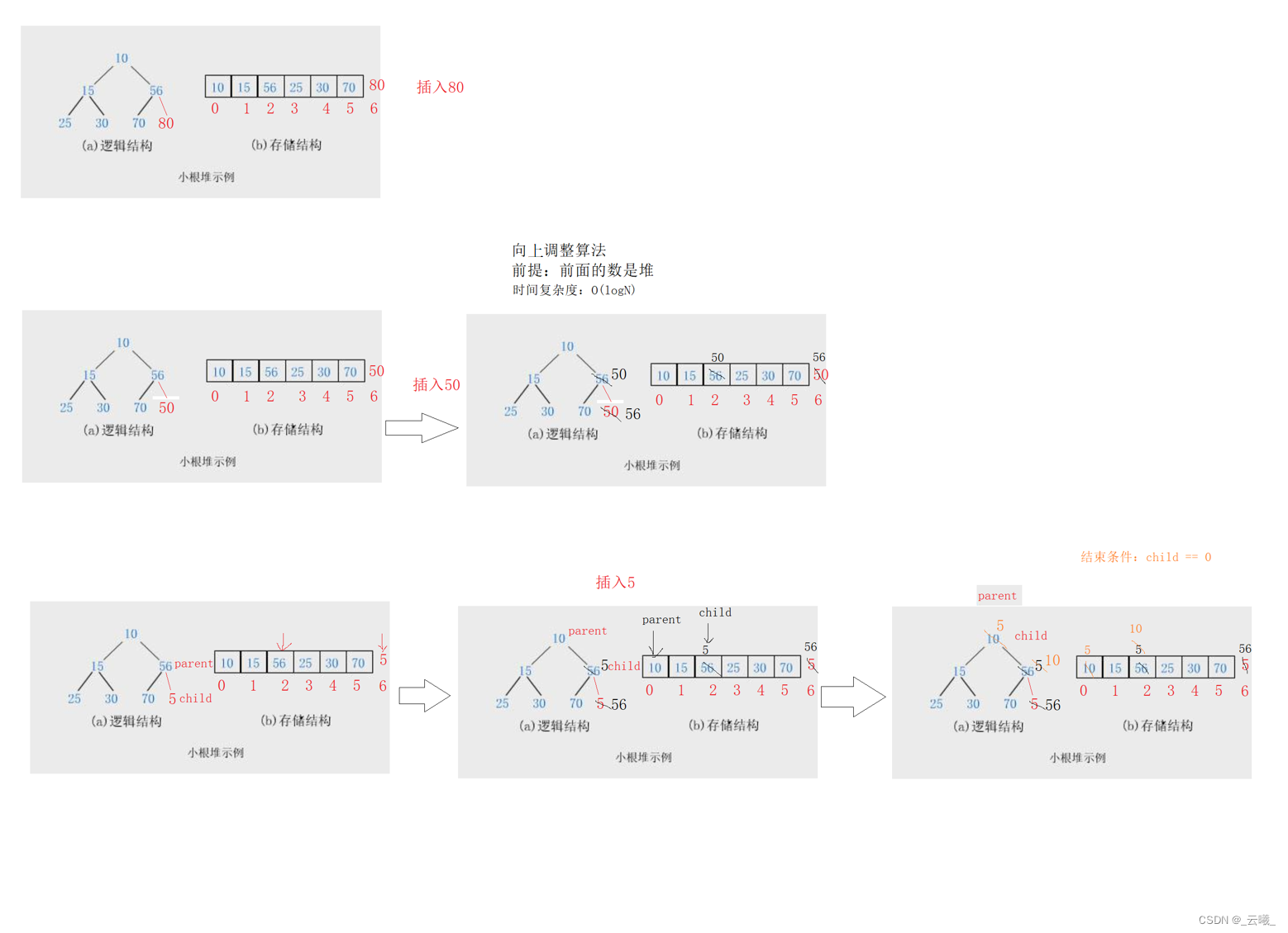

    📃2.2.3.1 向上调整算法
    • 注意：向上调整算法的前提是：前面的数是堆
    1. 接收数组和插入数据的位置(n-1的位置)
    2. 计算父亲的位置，公式为：parent = (child - 1) / 2
    3. 让孩子和父亲比较，小于父亲就交换孩子和父亲的位置
    4. 然后把父亲的下标赋值给孩子，再计算父亲的位置
    5. 如果孩子大于父亲，那么就break跳出循环
    • 时间复杂度：O(logN)
      在这里插入图片描述
    void AdjustUp(int* arr, int child)
{
	int parent = (child - 1) / 2;//计算父亲的位置
	//child等于0时，为循环结束的条件
	while (child > 0)
	{
		if (arr[child] < arr[parent])
		{
			Swap(&arr[child], &arr[parent]);//交换函数
			child = parent;
			parent = (child - 1) / 2;
		}
		else
		{
			//孩子大于父亲时跳出循环
			break;
		}

	}

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 测试：
    int main()
{
	int arr[] = { 65,100,70,32,50,60 };
	HP hp;
	HeapInit(&hp);
	int i = 0;
	for (i = 0; i < sizeof(arr) / sizeof(arr[0]); i++)
	{
		HeapPush(&hp, arr[i]);
	}
	HeapPrint(&hp);
	HeapDestroy(&hp);

	return 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    在这里插入图片描述

    📕2.2.4 堆的删除

    堆的删除，删尾没有任何意义，但把首尾元素交换一下，那么每次删除的都是最小/最大的元素，配合获取堆顶元素的接口，可以实现排序了
    思路：

    1. 先将首尾元素交换
    2. size减1
    3. 最后向下调整建堆，向下调整只影响尾元素的祖先，不会影响其他的元素
    void HeapPop(HP* php)
{
	assert(php);
	assert(php->size > 0);

	//交换首尾的数据
	Swap(&php->arr[0], &php->arr[php->size - 1]);
	php->size--;
	//然后向下调整
	AdjustDown(php->arr, php->size, 0);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    📃2.2.4.1 向下调整算法
    • 向下调整的前提是：左右孩子都是小堆 / 大堆
    1. 先找出左右孩子最小的哪一个，那么就要计算孩子的位置，但这里有个小技巧，先默认左孩子是最小的，然后再判断，如果右孩子小于左孩子child就加1变成右孩子
    2. 此时，左右孩子谁小我们不关心，判断孩子是否小于父亲，孩子小于父亲，那么就交换孩子和父亲的位置，把孩子的下标赋值给父亲，再计算孩子的下标
    3. 孩子大于父亲，就证明堆建好了，break跳出循环
    • 时间复杂度：O(logN)
      在这里插入图片描述
    void AdjustDown(int* arr, int n, int parent)
{
	//默认选择左孩子
	int child = parent * 2 + 1;
	while (child < n)
	{
		//左孩子表示最小的
		//那么改为右孩子
		if (child+1 < n && arr[child + 1] < arr[child])
		{
			++child;
		}

		if (arr[child] < arr[parent])
		{
			Swap(&arr[child], &arr[parent]);
			parent = child;
			child = parent * 2 + 1;
		}
		else
		{
			//孩子大于父亲，就跳出循环
			break;
		}

	}

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

    📕2.2.5 获取堆顶元素

    HPDataType HeapTop(HP* php)
{
	assert(php);
	assert(php->size > 0);

	return php->arr[0];
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    📕2.2.6 检测堆是否为空

    bool HeapEmpty(HP* php)
{
	assert(php);
	return php->size == 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5

    📔2.3 堆排序

    • 堆排序要注意两个点：
    • 排升序建大堆
    • 排降序建小堆

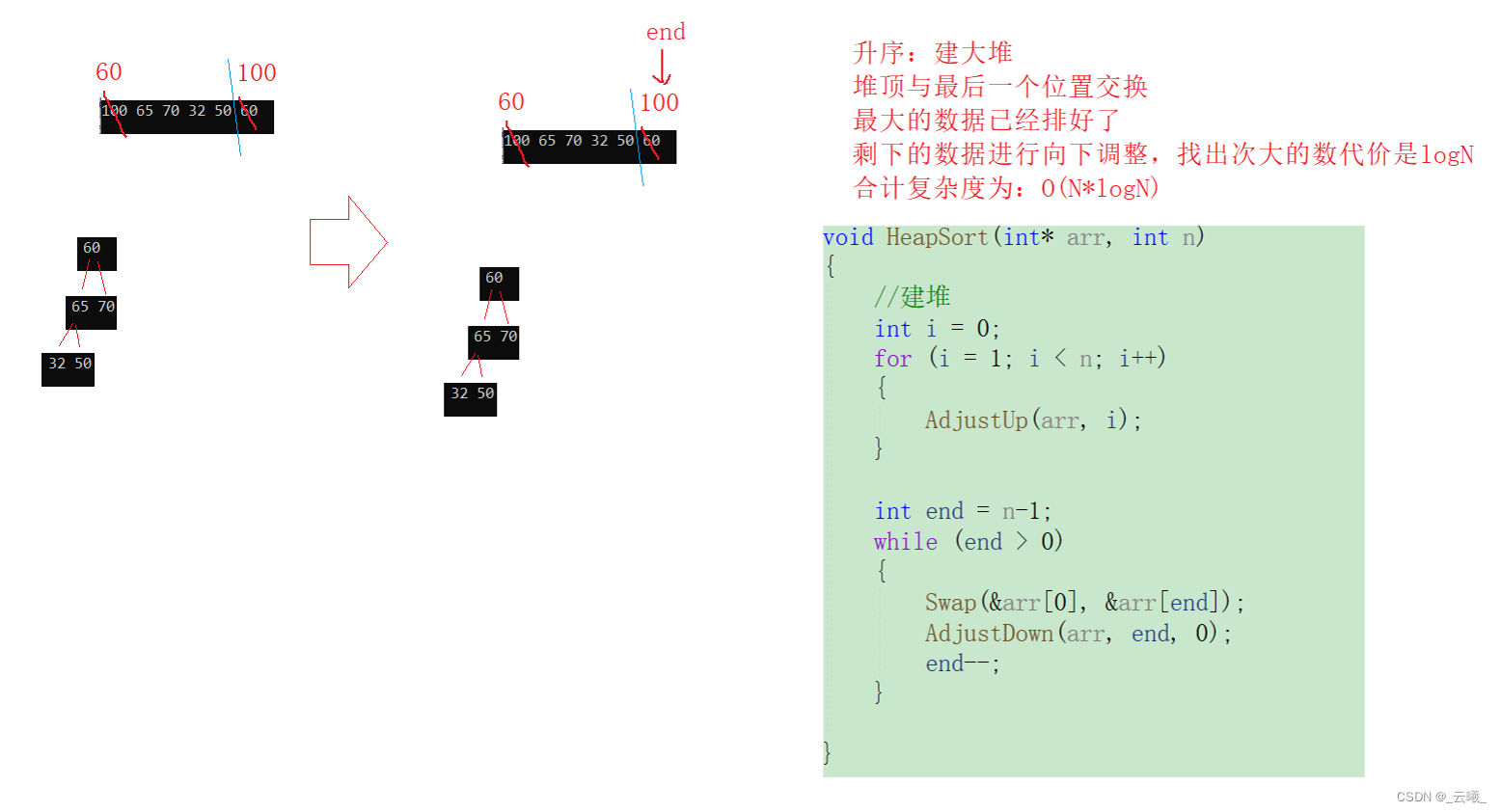

    • 向上调整实现堆排序，时间复杂度：O(N*logN)
    1. 循环从数组的第二个元素开始向上调整
    2. 循环从最后一个元素开始往前和堆顶元素交换位置，再向下调整
      在这里插入图片描述
    void HeapSort(int* arr, int n)
{
	//向上调整建堆O(N*logN)
	int i = 0;
	for (i = 1; i < n; i++)
	{
		AdjustUp(arr, i);
	}

	int end = n-1;
	while (end > 0)
	{
		Swap(&arr[0], &arr[end]);
		AdjustDown(arr, end, 0);
		end--;
	}

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 向下调整实现堆排序，时间复杂度：O(N)
    1. 从倒数第一个非叶子节点开始调(也就是最后一个节点的父亲)
    • 找到最后一个节点的父亲的方法：
    • n-1找到最后一个元素，再按公式parent = (child-1)/2，就可以找到最后一个节点的父亲了，也就是：(n-1-1) / 2
    1. 向下调整后减1就可以找到下一个非叶子节点的位置，因为物理结构是一个数组，数组存储的元素是连续的
    2. 循环从最后一个元素开始往前和堆顶元素交换位置，再向下调整
      在这里插入图片描述
    void HeapSort(int* arr, int n)
{
	//向下调整建堆O(N)
	int i = 0;
	for (i = (n - 1 - 1) / 2; i >= 0; i--)
	{
		AdjustDown(arr, n, i);
	}

	int end = n-1;
	while (end > 0)
	{
		Swap(&arr[0], &arr[end]);
		AdjustDown(arr, end, 0);
		end--;
	}

}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18

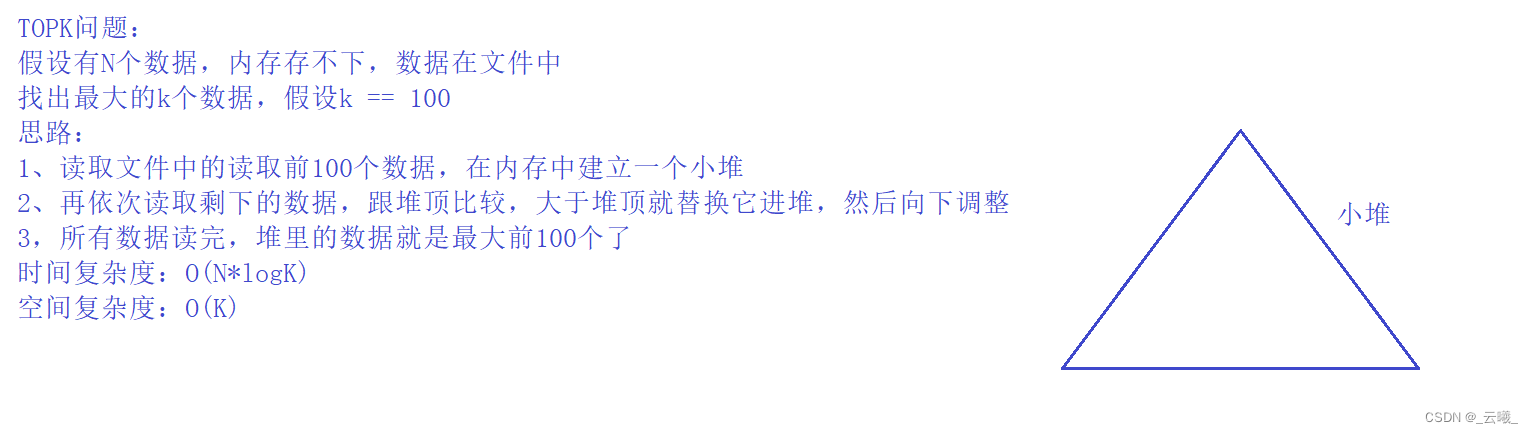

    📔2.4 TOPK问题

    在这里插入图片描述

    • 时间复杂度：O(N*logK)
    • 空间复杂度：O(K)
    1. 首先要制造一些数据到文件里
    void CreateNDate()
{
	// 造数据
	int n = 10000;
	srand((unsigned int)time(0));
	const char* file = "data.txt";
	FILE* fin = fopen(file, "w");
	if (fin == NULL)
	{
		perror("fopen error");
		return;
	}

	for (int i = 0; i < n; ++i)
	{
		int x = (rand() + i) % 10000000;
		fprintf(fin, "%d\n", x);
	}

	fclose(fin);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    int main()
{
	//CreateNDate();
	//传入文件名和要k的数值
	PrintTopK("data.txt", 10);

	return 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    1. 打开文件，把前k个数据输入到堆里，然后向下调整建堆
    void PrintTopK(const char* filename, int k)
{
	FILE* pf = fopen(filename, "r");
	if (pf == NULL)
	{
		perror("fopen fail");
		exit(-1);
	}

	int* heap = (int*)malloc(sizeof(int) * k);
	if (heap == NULL)
	{
		perror("malloc fail");
		exit(-1);
	}

	// 1、取出前k个数据建堆
	int i = 0;
	for (i = 0; i < k; i++)
	{
		fscanf(pf, "%d", &heap[i]);
	}

	//2.、前k个数向下调整，建堆
	//k-1找到最后一个元素的下标
	//(k-1-1)/2找到最后一个节点的父亲节点
	for (i=(k-1-1)/2; i>=0; i--)
	{
		AdjustDown(heap, k, i);
	}

	fclose(pf);
	free(heap);
	pf = NULL;
	heap = NULL;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    1. 读取剩下的数据，与堆顶比较，大于堆顶就替换进堆，然后再向下调整，建堆
    void PrintTopK(const char* filename, int k)
{
	FILE* pf = fopen(filename, "r");
	if (pf == NULL)
	{
		perror("fopen fail");
		exit(-1);
	}

	int* heap = (int*)malloc(sizeof(int) * k);
	if (heap == NULL)
	{
		perror("malloc fail");
		exit(-1);
	}

	// 1、取出前k个数据建堆
	int i = 0;
	for (i = 0; i < k; i++)
	{
		fscanf(pf, "%d", &heap[i]);
	}

	//2.、前k个数向下调整，建堆
	for (i=(k-1-1)/2; i>=0; i--)
	{
		AdjustDown(heap, k, i);
	}


	// 读取剩下的数据依次跟堆顶数据比较，
	//大于堆顶就替换进堆，然后再向下调整
	int x = 0;
	while (fscanf(pf, "%d", &x) != EOF)
	{
		//大于堆顶就替换它进堆
		if (x > heap[0])
		{
			heap[0] = x;
			//替换后，再向下调整
			AdjustDown(heap, k, 0);
		}

	}

	for (i = 0; i < k; i++)
	{
		printf("%d ", heap[i]);
	}
	printf("\n");

	fclose(pf);
	free(heap);
	pf = NULL;
	heap = NULL;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 测试
    • 这里有一个调试小技巧，我们写入文件的是随机数，不知道是不是最大的前k个，那么我们就自己在随机位置加入k个大的数值，如果输出出来的是我们自己改的数值，那么程序就是正确的
    • 从99991 - 999910都是我自己更改的测试数值
      在这里插入图片描述
    • 测试结果：
      在这里插入图片描述

    📔2.5本篇章的代码

    堆的实现代码

  • 相关阅读:
    JSON 注释
    基于C语言仿真实现的粒子火焰系统
    Python基于PC版微信实现机器人
    获取唯一的短邀请码
    如何10分钟搭建效果领先的语义搜索系统？
    高级SQL语句
    机器学习（十九）：梯度提升回归(GBR)
    金仓数据库KingbaseES 插件kdb_date_function
    最高月薪16K，不要在意起跑的年龄,贵在有颗奔跑的心~
    把 Maven 提交到项目？Maven Wrapper的使用与好处
  • 原文地址：https://blog.csdn.net/m0_75141272/article/details/133033136
