罗德里格斯公式

1.点乘

$$\vec{A}\cdot \vec{B}=\left|\vec{A}\right|\left|\vec{B}\right|cos⟨\vec{A},\vec{B}⟩$$

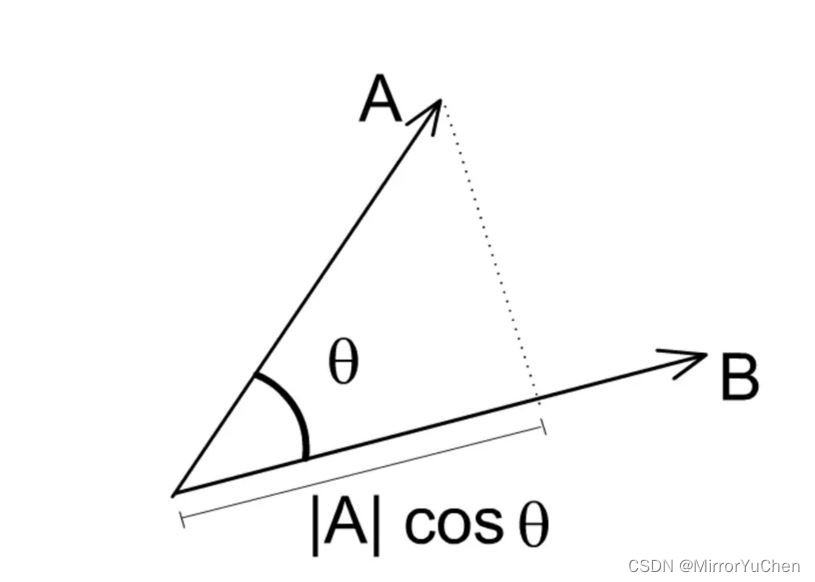

• 对应几何意义：向量$\vec{A}$在向量$\vec{B}$方向上投影与$\left|\vec{B}\right|$的乘积，反应两个向量在方向上的相似度，结果越大越相似；


---

2.叉乘

$$\vec{A}\times \vec{B}=\left|\vec{A}\right|\left|\vec{B}\right|sin⟨\vec{A},\vec{B}⟩\vec{n}$$

• 其中$\vec{n}$为$\vec{A}$与$\vec{B}$所构成平面的单位向量。
• 对应几何意义：若以$\vec{A}$和$\vec{B}$为边构成一个平行四边形，那么这两个向量外积的模长与这个平行四边形的面积相等；


---

3.罗德里格斯公式的特殊情形

• 如图所示，假设向量$\vec{k}$为与Z轴重合的单位向量，向量$\vec{v}$与X轴重合，向量$\vec{v}$绕向量$\vec{k}$旋转$\theta$角度后，得到向量${\vec{v}}_{rot}$：


• 那么，Y轴方向的单位向量为：
  $$\vec{Y}=\frac{\vec{k}\times \vec{v}}{|\vec{k}\times \vec{v}|}$$

• 而向量$\vec{k}$和向量$\vec{v}$垂直，并且向量$\vec{k}$为单位向量，则：
  $$\vec{Y}=\frac{\vec{k}\times \vec{v}}{|\vec{k}\times \vec{v}|}=\frac{\vec{k}\times \vec{v}}{|\vec{k}||\vec{v}|sin⟨\vec{k},\vec{v}⟩}=\frac{\vec{k}\times \vec{v}}{|\vec{v}|}$$

• 那么旋转后的向量$v_{rot}$为：
  $${\vec{v}}_{rot}=|{\vec{v}}_{rot}|cos\theta \frac{\vec{v}}{|\vec{v}|}+|{\vec{v}}_{rot}|sin\theta \frac{\vec{Y}}{|\vec{Y}|}$$

• 由于旋转不会改变向量模长，所以$|\vec{v}|=|{\vec{v}}_{rot}|$，向量$\vec{Y}$为归一化后的单位向量，所以：
  $${\vec{v}}_{rot}=cos\theta \vec{v}+sin\theta (\vec{k}\times \vec{v})$$

---

4.罗德里格斯公式的一般形式

• 如图所示，向量$\vec{v}$绕向量$\vec{k}$旋转$\theta$角度得到向量${\vec{v}}_{rot}$，其中，向量$\vec{k}$为单位向量：


• 向量$\vec{v}$可以表示成如下形式：
  $$\begin{gathered} \vec{v}={\vec{v}}_{\parallel }+{\vec{v}}_{\perp } \\ {\vec{v}}_{rot}={\vec{v}}_{\parallel }+{\vec{v}}_{rot\perp } \end{gathered}$$

• 由于向量$\vec{k}$为单位向量，有：
  $${\vec{v}}_{\parallel }=|\vec{v}|cos⟨\vec{v},\vec{k}⟩\frac{\vec{k}}{|\vec{k}|}=|\vec{v}|\frac{\vec{v}\cdot \vec{k}}{|\vec{v}||\vec{k}|}\frac{\vec{k}}{|\vec{k}|}=\vec{v}\cdot \vec{k}\cdot \vec{k}$$

• 那么向量$\vec{v}$在垂直方向分量为：
  $${\vec{v}}_{\perp }=\vec{v}-{\vec{v}}_{\parallel }=\vec{v}-\vec{v}\cdot \vec{k}\cdot \vec{k}$$

• 将${\vec{v}}_{\perp }$绕向量$\vec{k}$旋转$\theta$角度到向量${\vec{v}}_{rot\perp }$等价于上面罗德里格斯公式的特殊情形，直接代入公式有：
  $${\vec{v}}_{rot\perp }=cos\theta {\vec{v}}_{\perp }+sin\theta (\vec{k}\times {\vec{v}}_{\perp })=cos\theta (\vec{v}-\vec{v}\cdot \vec{k}\cdot \vec{k})+sin\theta (\vec{k}\times {\vec{v}}_{\perp })$$

• 所以，旋转后向量${\vec{v}}_{rot}$为：
  $$\begin{gathered} {\vec{v}}_{rot}=\vec{v}\cdot \vec{k}\cdot \vec{k}+cos\theta (\vec{v}-\vec{v}\cdot \vec{k}\cdot \vec{k})+sin\theta (\vec{k}\times {\vec{v}}_{\perp }) \\ =cos\theta \vec{v}+(1-cos\theta )\vec{v}\cdot \vec{k}\cdot \vec{k}+sin\theta (\vec{k}\times {\vec{v}}_{\perp }) \end{gathered}$$

• 由叉乘的几何意义可知，$\vec{k}\times {\vec{v}}_{\perp }$和$\vec{k}\times \vec{v}$方向相同，都是向量$\vec{v}，\vec{k}$平面法向量方向，也即是图中Y轴方向，二者大小为：
  $$\begin{gathered} \vec{k}\times {\vec{v}}_{\perp }=|\vec{k}|\ast |{\vec{v}}_{\perp }|\vec{n} \\ \vec{k}\times \vec{v}=|\vec{k}|\ast (|\vec{v}|sin⟨\vec{k},\vec{v}⟩)\vec{n} \\ =|\vec{k}|\ast |{\vec{v}}_{\perp }|\vec{n} \\ =\vec{k}\times {\vec{v}}_{\perp } \end{gathered}$$

• 因此，得到罗德里格斯公式的一般形式：
  $${\vec{v}}_{rot}=cos\theta \vec{v}+(1-cos\theta )\vec{v}\cdot \vec{k}\cdot \vec{k}+sin\theta (\vec{k}\times \vec{v})$$

---

5.罗德里格斯公式的矩阵形式

• 将旋转表示成一个矩阵$R$的形式，即：
  $${\vec{v}}_{rot}=R.\vec{v}$$
  -（1）$\vec{v}\cdot \vec{k}\cdot \vec{k}$
  $$\begin{gathered} \vec{v}\cdot \vec{k}\cdot \vec{k} \\ =(\vec{v}\cdot \vec{k})\cdot \vec{k} \\ =\vec{k}(\vec{v}\cdot \vec{k}) \\ =\vec{k}({\vec{k}}^T\cdot \vec{v}) \\ =\vec{k}({\vec{k}}^T\cdot \vec{v}) \\ =(\vec{k}{\vec{k}}^T)\vec{v} \end{gathered}$$
• (2) $\vec{k}\times \vec{v}$
  $$\vec{k}\times \vec{v}=\vec{k}\wedge \vec{v}$$
• 代入得到：
  $$R=cos\theta I+(1-cos\theta )\vec{k}{\vec{k}}^T+sin\theta \vec{k}\wedge$$
• 由于$tr(I)=3，tr(\vec{k}{\vec{k}}^T)=||\vec{k}||=1,tr(\vec{k}\wedge )=0$，那么：
  $$\begin{gathered} tr(R)=3cos\theta +(1-cos\theta )=2cos\theta +1 \\ \theta =arccos(\frac{tr(R)-1}{2}) \end{gathered}$$

---
