基于AVR128单片机智能电风扇控制系统

一、系统方案
模拟的电风扇的工作状态有3种：自然风、常风及睡眠风。使用三个按键S1-S3设置自然风、常风及睡眠风。
再使用两个按键S4和S5，S4用于定时电风扇定时时间长短的设置，每按一次S4键，定时时间增加10秒，最长60秒，超过60秒回到0秒重新开始。按下S5键表示定时倒计时开始。
按下相应的风类键，使用处理器ATmega128定时/计数器的PWM功能生成不同占空比的1KHz的PWM信号来驱动直流电动机MOTOR-DC（模拟电风扇电机）。“自然风”：生成占空比为30%的PWM信号，“睡眠风”： 生成占空比为20%的PWM信号，“常风”：生成占空比为70%的PWM信号.
使用8LED数码管或液晶显示屏显示电风扇的工作状态、动态显示使用电风扇的定时功能时的剩余定时时间。使用8LED数码管和液晶显示屏LGM12641BS1R时，“自然风”显示“1”、“常风”显示“2”及“睡眠风”显示“3”，使用12864液晶显示屏LGM12641BS1R LM3228时使用中文显示。

二、硬件设计

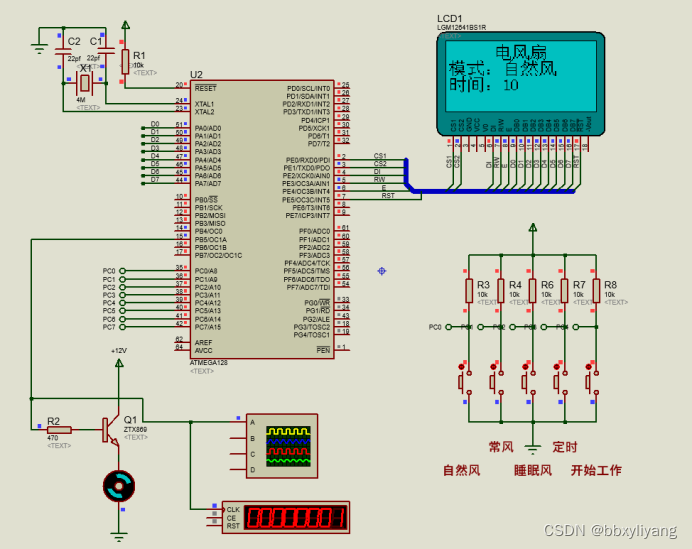

原理图如下：

三、单片机软件设计
1、首先是系统初始化
//*************************************************************************
// 初始化子程序
//*************************************************************************
void system_init()
{
DDRA=0XFF;
PORTA=0xff;
DDRC=0x00; //PC口上拉电阻使能
PORTC=0xf0; //系统初始化，设置IO口属性
PORTF = 0xFF; //电平设置
DDRF = 0xFF; //方向输出
PORTD=0xFF;
DDRD=0xFF;
PORTB=0xFF;
DDRB=0xFF;
PORTE=0xFF; //PSB对应于PE2
DDRE=0xFF;
}
2、液晶显示程序
//延时函数
void delay()
{
unsigned int i ,j ;
for(i=0;i<10000;i++);
}
//判断总线忙
void LCD_wait_ready()
{
check_busy:
lcd_ddr =0X00; lcd_port=0Xff;
RW1();asm (“nop”);DI0();
E1(); _delay_us(10); E0();
if (lcd_pin & 0x80) goto check_busy;
}
//写入命令
void LCD_write_command(uchar dat)
{
LCD_wait_ready();
lcd_ddr =0XFF; lcd_port=0XFF;
RW0();asm (“nop”);DI0();
lcd_port=dat;
E1();_delay_us(10);E0();
}
//写入数据
void LCD_write_data(uchar data)
{
LCD_wait_ready();
lcd_ddr =0XFF; lcd_port=0XFF;
RW0();asm (“nop”);DI1();
if(!fxshow) lcd_port=data;else lcd_port=~data;
E1();_delay_us(10);E0();
}
//初始化
void LCDchushihua()
{
LCD_write_command(0x3f);_delay_ms(15);
}
//读取数据线
uchar LCD_read()
{
uchar dat;
lcd_ddr =0X00; lcd_port=0Xff;
RW1();asm (“nop”); DI0();
E1(); _delay_us(10); E0();
dat=lcd_pin;
return dat;
}
3、按键程序
//按键扫描函数
void scan_key()
{
if(key1) //按键1.自然风
{
mode = 0 ;
update = 1 ;
SetDuty(1); //设置占空比
}else if(key2) //按键2，常风
{
mode = 1 ;
update = 1 ;
SetDuty(2); //设置占空比
}else if(key3) //按键3，睡眠风
{
mode = 2 ;
update = 1 ;
SetDuty(0); //设置占空比
}
if(key4) //按键4按下
{
if(key_delay1<10) //按键消抖计数
{
key_delay1++;
}
}else
{
if(key_delay1>5)
{
update = 1 ; //显示更新标志位置位
if(time<60) //如果定时时间小于60
{
time = time + 10 ; //每次按下按键后时间会累加
}else
{
time = 0 ;
}
}
key_delay1 = 0 ;
}
if(key5) //按键5按下
{
if(key_delay2<10) //消抖计数
{
key_delay2++;
}
}else
{
if(key_delay2>5)
{
Start(); //开始工作
flag = 1 ;
}
key_delay2 = 0 ;
}
}
4、核心算法程序
//***********************************************************************
// 主程序
//***********************************************************************
void main(void)
{
uint key_store=0x01;
system_init(); //系统初始化
LCDchushihua(); //液晶初始化
LCDQingPing(); //液晶显示清屏
Display(); //设置显示屏初始内容
timer1_init(); //定时器1初始化
timer3_init(); //定时器3初始化
ETIMSK=0x04; //设置定时器中断
SEI(); //开中断
ledoff();
beer0();
Display_MSG(0); //显示内容初始化
Display_Number(10);
SetDuty(0);
while(1)
{
scan_key(); //按键扫描
if(update == 1 ) //如果显示更新标志位为1
{
update = 0 ; //标志位清0
Display_MSG(mode); //显示模式
Display_Number(time); //显示工作时间
}
}
}

四、 proteus仿真设计
