无锡矽杰微电子----XC8P9520MCU之项目开发之问题总结

1.3v输入，io口最大输出电流

        我用于驱动led小灯的io是P62,此io输出高驱动3mA左右，开增强8mA左右,注意P63这个io是有区别的。

        这里说到开IO增强，那么如何开启呢？看过我前面两篇文章的小伙伴对这个图一定熟悉，就是在这里开启了。对于烧录程序的时候也要配置，不要忘记了。

        忘了说了，这里驱动增强有一个驱动增强和一个二级驱动增强，根据自己的需求开启，简单理解为一级更比一级强。



2. 自己写的函数执行过程莫名其妙

        假如我加一个这个if(1 == io_key)判断，那么我的pwm_duty()函数，case3和case4下的程序不执行，直接就跳出去了，但是去掉if(1 == io_key)这个判断就没问题。

        上面这句话自己随缘了解，主要是说明问题。

        也许是函数嵌套太多堆栈溢出了，但我知道我这个应该不是，但是如果有使用的小伙伴可以有一个解决的思路。

        怎么解决？还是上图设置，有个选项叫查表范围，选择为1k。

3.烧录程序之XJWriter

        第一步选择芯片，别选错了，选错了后续基本都是白搭；

        第二步打开生成的.bin文件，也可以直接拖进来，注意不是.hex文件;

        然后点击下载，烧录器会嘀一声，灯好像是全亮，此时程序是下载进烧录器里面了，不是下载进芯片里，然后按一下那个红红的按钮，此时busy亮，烧录成功之后busy灭，pass亮。

        最后注意：我这里是8针脚的，针脚对应下面放；

        另外就是芯片放置，芯片的左上角有一个小圈圈，同样对应左上角放置。

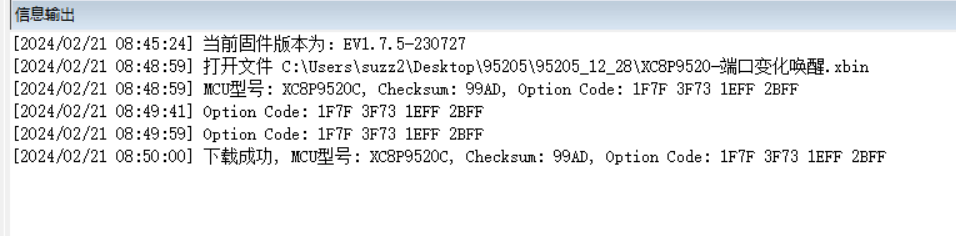

下图是烧录程序烧录进烧录器里， 烧录软件下方的提示信息：

下图是烧录成功之后，烧录器显示屏上显示的内容：上下两行的内容应该是一致的，最后面的数据大小应该尽量接近。



4.仿真

        前文说过了，就不多此一举了。

        仿真不要再整一颗芯片，只需要搭建自己的电路，然后和仿真板上的IO一对一的连接好就可以了。
