2.4GHz、DA14530-00000FX2射频收发器/LSM6DSOTR 6 轴运动传感器/SKY66423-11射频前端 860MHz 至 930MHz

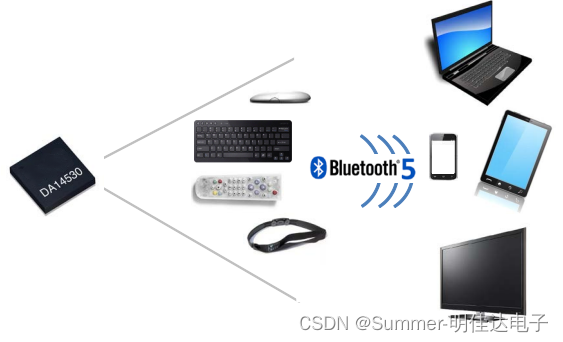

一、2.4GHz、DA14530-00000FX2射频收发器 IC

DA14530是一款超低功耗蓝牙5.1 SoC。它集成了2.4 GHz CMOS收发器和ARM®Cortex-M0+微控制器，具有48 kB RAM和32 kB一次性可编程（OTP）存储器。无线电收发器、基带处理器和合格的Bluetooth®低功耗堆栈完全符合Bluetooth®低功耗5.1标准。它具有用于BLE链路层实施的专用硬件和用于增强连接功能的接口控制器。

类型：TxRx + MCU
射频系列/标准：蓝牙
协议：蓝牙 v5.1
调制：-
频率：2.4GHz
数据速率（最大值）：1Mbps
功率 - 输出：2.5dBm
灵敏度：-94dBm
存储容量：48kB RAM，144kB ROM
串行接口：ADC，GPIO，I²C，SPI，UART
GPIO：12
电压 - 供电：1.8V ~ 3.3V
电流 - 接收：4.3mA ~ 5mA
电流 - 传输：5.7mA ~ 9mA
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：24-WFQFN，FC
供应商器件封装：24-FCGQFN（2.2x3）

2.4GHz、DA14530-00000FX2射频收发器/LSM6DSOTR 6 轴运动传感器/SKY66423-11射频前端 860MHz 至 930MHz —— 明佳达

二、LSM6DSOTR 6 轴运动传感器

LSM6DSOTR 是一款系统级封装产品，具有三维数字加速度计和三维数字陀螺仪，在高性能模式下的工作电流为 0.65 mA，可实现始终在线的低功耗功能，为消费者带来最佳运动体验。

特性
功耗：0.55mA（组合高性能模式下）
加速器与陀螺仪皆提供“不间断”的低功耗体验
智能FIFO高达9K字节
兼容Android
±2/±4/±8/±16g满量程
±125/±250/±500/±1000/±2000dps满量程
模拟电源电压：1.71V至3.6V
独立IO电源 (1.62V)
紧凑外形：2.5x3x0.83mm
SPI/I2C和MIPI I3CSM 串行接口，具有主处理器数据同步功能
陀螺仪和加速计用OIS数据输出的辅助SPI
高级计步器、步测器和步进计数器
大幅运动检测、倾斜检测
标准中断：自由落体、唤醒、6D/4D定位、单击和双击
可编程有限状态机：加速度计、陀螺仪和外部传感器
嵌入式温度传感器
符合ECOPACK®、RoHS及“绿色”标准的要求

典型应用
运动跟踪和手势检测
传感器集线器
室内导航
物联网及联网设备
手持式设备智能节能
相机应用的EIS和OIS
振动监视与补偿

三、SKY66423-11射频前端 860MHz 至 930MHz

SKY6642x射频前端模块专为在860MHz至930MHz频率范围内工作的高功率工业、科学和医疗 (ISM) 频带应用而设计。SKY6642器件支持LPWAN、LoRa®和Sigfox，并设计为易于使用且灵活性高。它们具有完全匹配的50Ω TX（或TX_ALT）RX输入、天线输出和与1.6V至3.6V CMOS电平兼容的数字控制。

器件：SKY66423-11
描述：RF 前端 860MHz ~ 930MHz 通用 16-MCM（3x3）

特性
输出功率+27dBm的集成PA
噪声系数典型值为1.5dB的集成LNA
备用TX输入引脚简化了与任何SoC的连接
低损耗传输旁路：<1.5dB
单端50Ω发射/接收RF接口
快速开启/关闭时间：<4μs Rx模式和<2μs Tx模式
低增益功率放大器
电源电压：2.0V至4.8V
休眠模式电流：<1μA
MCM（16引脚，3.0mm x 3.0mm x 0.75mm）镀NiPdAu封装（MSL3，260°C，符合JEDEC J-STD-020）

典型应用
LP-WAN设备
物联网
智能仪表
工业应用
增距器
