LVS负载均衡群集（NAT模式、IP隧道模式、DR模式）
目录
一、集群
1.1 含义即特点
由多台主机构成，都干同样的一件事，对外展现为一个整体
1.2 群集的类型
（1）负载均衡群集 LB
提高系统响应效率，处理更多的访问请求，减少延迟，实现高并发、高负载的能力
典型代表：软件类：LVS Nginx HAProxy 等 硬件类：F5 绿盟（2）高可用群集 HA
提高系统可靠性，减少中断时间，确保服务的连续性（通常使用 N 个 9 来代表高可用的指标）
典型代表：Keepalived heartbeat（3）高性能运输群集 HPC
通过云计算或分布式计算获取高性能的CPU、内存等资源，来提高整体运算能力1.3 LVS 的三种工作模式：
（1）NAT 地址转换
调度器会作为所以节点服务器的默认网关，也是客户端的访问入口和节点服务器返回响应消息的出口，也就是说调度器会承载双向数据流量的负载压力，可能会成为整个群集的性能瓶颈。由于节点服务器都处于内网环境，使用私网IP地址，所以具有一定安全性。（2）TUN IP隧道 IP Tunnel
调度器仅作为客户端的访问入口，节点服务器的响应消息是直接返回给客户端的，不需要经过调度器。但是由于节点服务器需要部署在不同位置的公网环境中，需要具有独立的公网IP，调度器与节点服务器是通过专用的IP隧道实现相互通信的，因此IP隧道模式的成本较高、安全性较低，且IP隧道需要额外的封装和解封装，性能会受到一定的影响。（3）DR 直接路由 Direct Routing
调度器仅作为客户端的访问入口，节点服务器的响应消息是直接返回给客户端的，不需要经过调度器。（与NAT模式的区别）
节点服务器与调度器是部署在同一个物理网络内，因此不需要建立专用的IP隧道。（与TUN模式的区别）
DR模式是企业首选的LVS模式。1.4 LVS 调度算法
固定调度算法
rr 轮询
- 依据不同RS的权值分配任务。权重值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多。相同权值的RS得到相同数目的连接数。
wrr 加权轮询
- 依据不同RS的权值分配任务。权重值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多。相同权值的RS得到相同数目的连接数。
- 保证性能强的服务器承担更多的访问流量。
sh 源地址哈希
- 保证性能强的服务器承担更多的访问流量。
dh 目的地址哈希
- 以目的地址为关键字查找一个静态hash表来获得所需RS。
lc 最小连接
- ipvs表存储了所有活动的连接。LB会比较将连接请求发送到当前连接最少的RS。
- 根据真实服务器已建立的连接数进行分配，将收到的访问请求优先分配给连接数最少的节点。
动态调度算法
wlc 加权最小连接
- 假设各台RS的权值依次为Wi，当前tcp连接数依次为Ti，依次取Ti/Wi为最小的RS作为下一个分配的RS。
lblc 基于地址的最小连接
- 将来自同一个目的地址的请求分配给同一台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑。
1.5 负载均衡群集的结构
第一层，负载调度器（Load Balancer或Director）
访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP地址。通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。负载均衡层
第二层，服务器池（Server Pool）群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址（真实IP），只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。web应用层
第三层，共享存储（Share Storage）为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性。共享存储可以使用NAS设备，或者提供NFS共享服务的专用服务器。
1.6 ipvsadm 工具
-A：添加虚拟服务器
-D：删除整个虚拟服务器
-s：指定负载调度算法（轮询：rr、加权轮询：wrr、最少连接：lc、加权最少连接：wlc）
-a：表示添加真实服务器（节点服务器）
-d：删除某一个节点
-t：指定 VIP地址及 TCP端口
-r：指定 RIP地址及 TCP端口
-m：表示使用 NAT群集模式
-g：表示使用 DR模式
-i：表示使用 TUN模式
-w：设置权重（权重为 0 时表示暂停节点）
-p 60：表示保持长连接60秒（默认关闭连接保持）
-l：列表查看 LVS 虚拟服务器（默认为查看所有）
-n：以数字形式显示地址、端口等信息，常与“-l”选项组合使用。ipvsadm -ln
二、NAT模式LVS调度器作为Web服务器池的网关，LVS两块网卡，分别连接内外网，使用轮询（rr）调度算法
LVS-NAT模式配置步骤：
（1）配置 NFS 共享存储
（2）节点服务器安装 Web 服务，注意：默认网关要指向 调度器的IP地址，测试的时候关闭连接保持
（3）调度服务器要开启 IP路由转发 功能和设置 SNAT 等 iptables 规则，安装 ipvsadm 工具，配置虚拟服务器和真实节点服务器相关配置
（4）客户端测试的时候网关要指向 调度器的IP地址
实例：调度服务器192.168.30.200
NFS服务器192.168.20.100
web1服务器192.168.30.104
web2服务器192.168.30.105
客户端
配置NFS服务器192.168.20.100
配置web1服务器192.168.30.104
测试

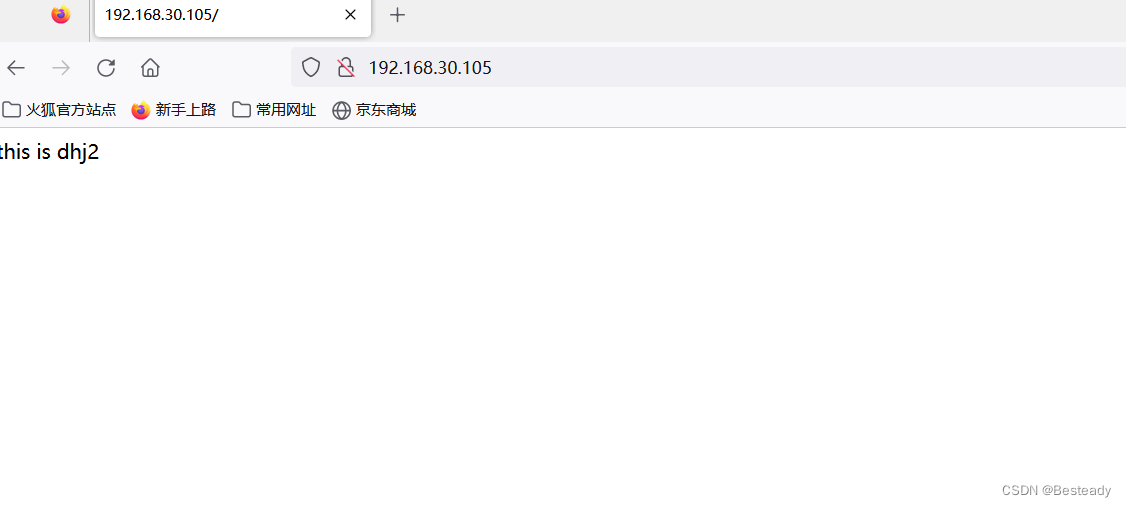

配置web2服务器 192.168.30.105
测试
配置调度服务器192.168.30.200
客户机测试
三、DR模式
LVS-DR 数据流向:
（1)客户端通过VIP将访问请求报文 (源IP为客户端IP，目的IP为VIP) 发送到调度器
（2）)调度器通过调度算法选择分发请求的节点服务器，并重新封装数据报文(将源LC攻为调度器的ARC地址，目的2C地址政为节点服务器的IBC地址)，再通过交换机转发给节点服务器
（3)节点服务器收到请求报文后，确认目的MAC和目的IP无误后解包并送达到应用层进行处理4)节点服务器要返回响应报文前，会先重新封装报文(源IP为IP，目的为客户端IP)，再将响应报文通过10接口传送给物理网卡然后直接发送给客户端
数据包流向分析：
（1）客户端发送请求到 Director Server（负载均衡器），请求的数据报文（源 IP 是 CIP,目标 IP 是 VIP）到达内核空间。
（2）Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输。
（3）内核空间判断数据包的目标IP是本机VIP，此时IPVS（IP虚拟服务器）比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。修改源 MAC 地址为 Director Server 的 MAC地址，修改目标 MAC 地址为 Real Server 的 MAC 地址，源 IP 地址与目标 IP 地址没有改变，然后将数据包发送给 Real Server。
（4）到达 Real Server 的请求报文的 MAC 地址是自身的 MAC 地址，就接收此报文。数据包重新封装报文(源 IP 地址为 VIP，目标 IP 为 CIP)，将响应报文通过 lo 接口传送给物理网卡然后向外发出。
（5）Real Server 直接将响应报文传送到客户端。DR 模式的特点：
（1）Director Server 和 Real Server 必须在同一个物理网络中。
（2）Real Server 可以使用私有地址，也可以使用公网地址。如果使用公网地址，可以通过互联网对 RIP 进行直接访问。
（3）Director Server作为群集的访问入口，但不作为网关使用。
（4）所有的请求报文经由 Director Server，但回复响应报文不能经过 Director Server。
（5）Real Server 的网关不允许指向 Director Server IP，即Real Server发送的数据包不允许经过 Director Server。
（6）Real Server 上的 lo 接口配置 VIP 的 IP 地址。实例：
NFS服务器192.168.30.100
DR服务器 192.168.30.203
vip服务器192.168.20.200
web1服务器192.168.30.104
web2服务器192.168.30.105
客户端
DR服务器 192.168.30.203
NFS服务器192.168.30.100
vip服务器192.168.20.200
web1 192.168.30.104
web2 192.168.30.105
客户机测试192.168.30.10
面试题
简述LVS三种工作模式，简述他们的区别?
答案:
NAT：通过网络地址转换实现的虚拟服务器，大并发访问时，调度器的性能成为瓶颈
DR：使用路由技术实现虚拟服务器，节点服务器需要配置VIP，注意MAC地址广播
TUN：通过隧道方式实现虚拟服务器。列举你知道的LVS调度算法?
答案:
轮询(Round Robin);
加权轮询（Weighted Round Robin）;
最少连接（Least Connections）;
加权最少连接（Weighted Least Connections）;
源地址哈希值（source hash）。LVS调度器常见算法（均衡策略）？
LVS调度器用的调度方法基本分为两类：
固定调度算法：rr，wrr，dh，sh
rr：轮询算法，将请求依次分配给不同的rs节点，即RS节点中均摊分配。适合于RS所有节点处理性能接近的情况。
wrr：加权轮训调度，依据不同RS的权值分配任务。权值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多。相同权值的RS得到相同数目的连接数。
dh：目的地址哈希调度（destination hashing）以目的地址为关键字查找一个静态hash表来获得所需RS。
sh：源地址哈希调度（source hashing）以源地址为关键字查找一个静态hash表来获得需要的RS。动态调度算法：wlc，lc，lblc
wlc：加权最小连接数调度，假设各台RS的权值依次为Wi，当前tcp连接数依次为Ti，依次去Ti/Wi为最小的RS作为下一个分配的RS。
lc：最小连接数调度（least-connection），IPVS表存储了所有活动的连接。LB会比较将连接请求发送到当前连接最少的RS。
lblc：基于地址的最小连接数调度（locality-based least-connection）：将来自同一个目的地址的请求分配给同一台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑。LVS的工作模式及其工作过程：
LVS 有三种负载均衡的模式，分别是VS/NAT（nat 模式）、VS/DR（路由模式）、VS/TUN（隧道模式）。
1、NAT模式（VS-NAT）
原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求数据包的目标IP地址及端口改成后端真实服务器的IP地址（RIP）。真实服务器响应完请求后，查看默认路由，把响应后的数据包发送给负载均衡器，负载均衡器在接收到响应包后，把包的源地址改成虚拟地址（VIP）然后发送回给客户端。
优点：集群中的服务器可以使用任何支持TCP/IP的操作系统，只要负载均衡器有一个合法的IP地址。
缺点：扩展性有限，当服务器节点增长过多时，由于所有的请求和应答都需要经过负载均衡器，因此负载均衡器将成为整个系统的瓶颈。
2、直接路由模式（VS-DR）原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求数据包的目标MAC地址改成后端真实服务器的MAC地址（R-MAC）。真实服务器响应完请求后，查看默认路由，把响应后的数据包直接发送给客户端，不需要经过负载均衡器。
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量。
缺点：需要负载均衡器与真实服务器RS都有一块网卡连接到同一物理网段上，必须在同一个局域网环境。
3、IP隧道模式（VS-TUN）原理：首先负载均衡器接收到客户的请求数据包时，根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后负载均衡器就把客户端发送的请求报文封装一层IP隧道（T-IP）转发到真实服务器（RS）。真实服务器响应完请求后，查看默认路由，把响应后的数据包直接发送给客户端，不需要经过负载均衡器。
优点：负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，也能处理很巨大的请求量。
缺点：隧道模式的RS节点需要合法IP，这种方式需要所有的服务器支持“IP Tunneling”。
-
