• 单片机C语言实例：18、LCD1602液晶显示

     LCD1602的显示原理

    学单片机的小朋友应该都见过这个显示器--LCD1602，这是最古老最简单的显示屏，上世纪80年代的产物。

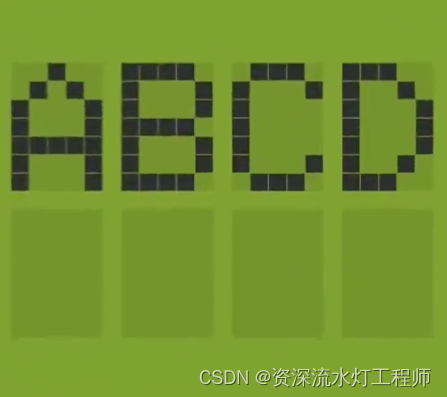

    它显示的图案如下所示

    显示部分放大就是下面这样 ，像素就是一个个小方块，相当于描点法绘图了。

    如果把所有像素全部显示出来就是下面这样，全部是小黑点

     全部点亮的像素点如下所示，16列，2行，这就是1602名字的来历

    每个显示区域又可以细分为35个像素，7行5列

     整个屏幕就是35*16*2 = 1120个像素

    要想搞清楚这1120个像素的控制，就得先明白一个像素是这么控制的。显示屏的最下面是一层LED背光板，

    只要通上电就会发光

    在背光板上铺上一层液晶，每一小块的液晶就可以控制一个像素点

    当不给液晶施加电压，液晶就是透明的，给某一块液晶施加电压后，就不透光了，看到的就是一个小黑点，常见的LCD背光有白光、蓝光、绿光，所以大家一般看到的要么是黑点，要么是背光。控制像素点就是控制他所对应的液晶的电压高低。

    数码管只有8段，8个IO口就够了，可以用单片机直接控制，但是LCD1602有1120个像素点，1120个引脚的单片机我还没遇到，怎么办？这时候显示芯片HD44780U可以出场了。44780有80个引脚

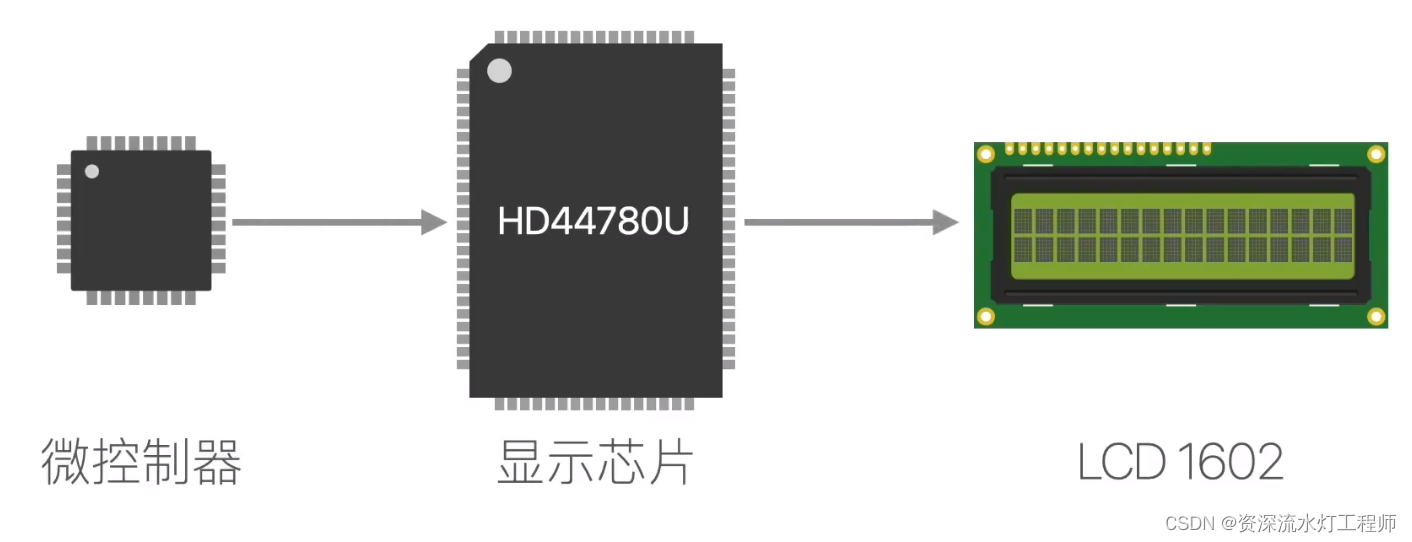

    单片机把想要显示的东西发给HD44780U，HD44780U再来控制显示屏就可以

    所以这个HD44780U就有点像电脑的显卡了。

    LCD1602液晶屏的背面长这个样子，首先映入眼帘的就是那两个大黑点，大黑点里面封装的就是芯片，大的那个是HD44780U，小一点的那个黑点是HD44100H，他的作用后面会讲到。关于芯片的封装，大家可能都觉得芯片 就应该是哪种方形的，有引脚的哪种，其实还有一种COB的封装，就像狗皮膏药一样黏在PCB上，这种封装便宜啊。

    LCD1602一共有16个引脚，其中数据引脚又8个，控制这8个引脚的数据，就能控制液晶屏的显示内容。因为每个显示区域就35个像素，描点法也只能描出简单的图案，比如数字，字面，符号等。

    比如大些字母A，ASCII码表是0100 0001，对应的数据引脚电平就是：

    0         1         0         0         0        0        0        1

    低       高       低        低      低       低      低        高

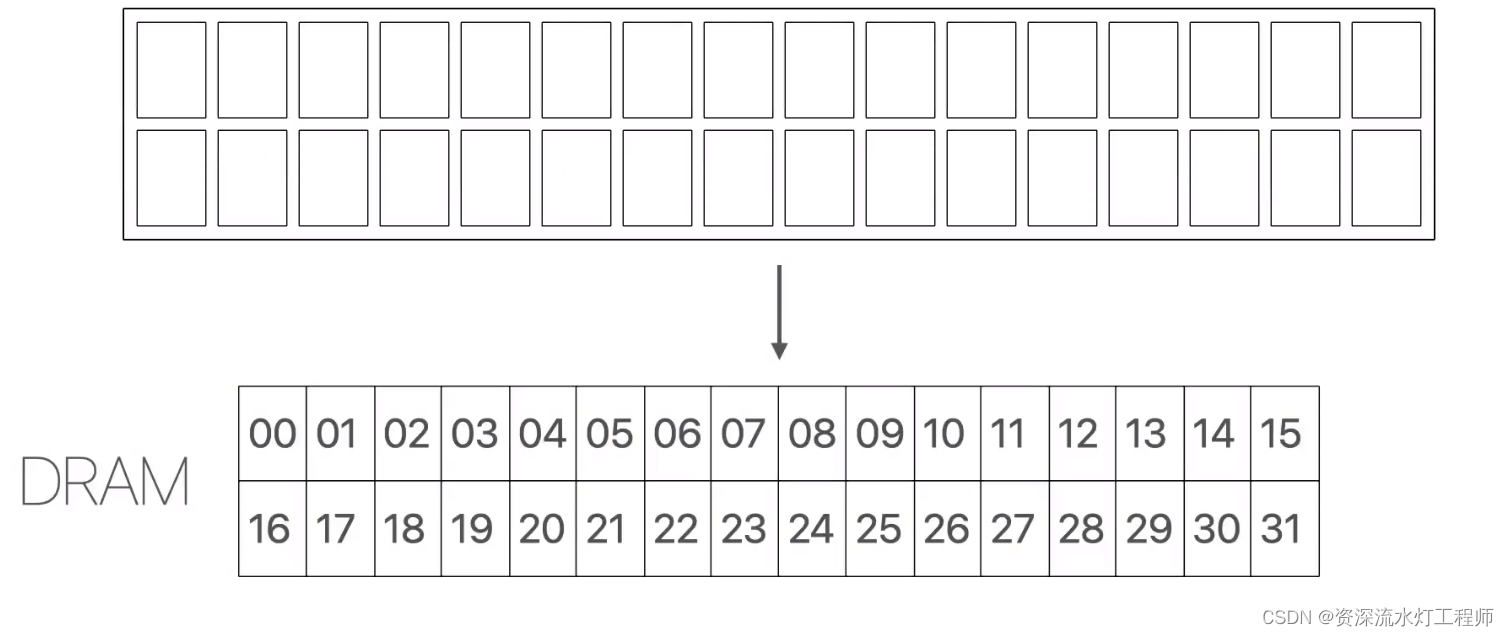

    但是这个A在哪个区域显示呢？HD44780U里面给每个显示区域都规定的地址，这个地址就存在芯片内部的DRAM里面，



      这个DRAM就相当于显卡的显存了，只是大小只有80个字节，可以同时控制80个字符



    LCD1602最多也就能显示32个字符，HD44780U为什么能控制80个字符，因为他是通用的芯片，不是为LCD1602定制的，多的部分可以空着不用。

     后面的红色部分就是多余的地址，控制不用

     先发送显存的地址，再发送需要显示的内容，这样数据就会被保存在相应的显存里面

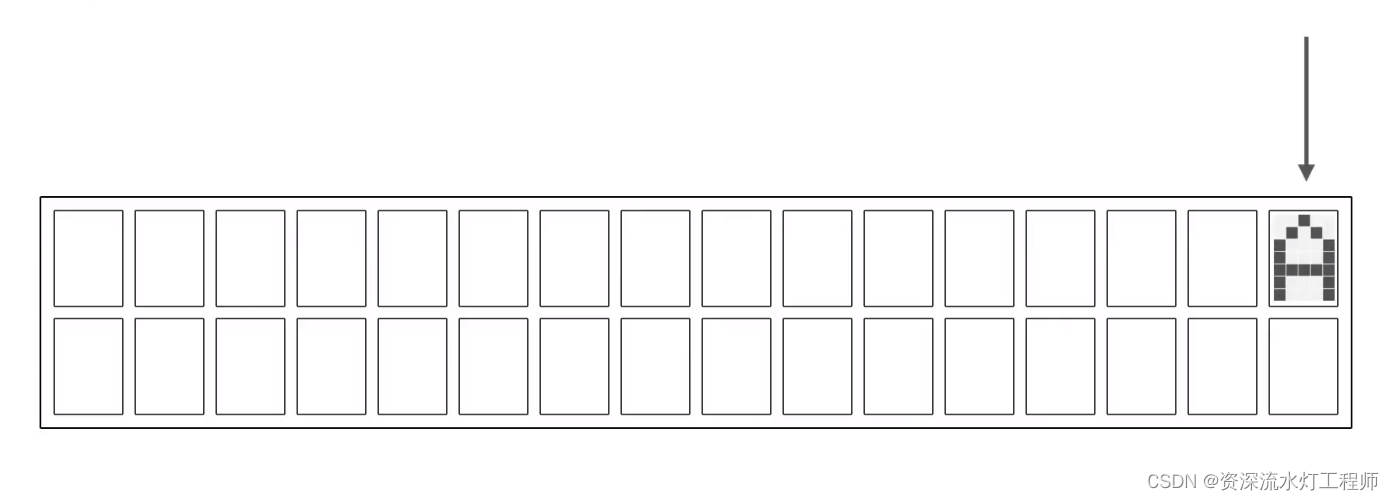

    比如让液晶屏的第一块显示区域显示大些字母A，就先发送第一块显示区域的地址0x00,再发送A的ASCII码0100 0001，怎么显示那就是显示芯片HD44780U的事情了。

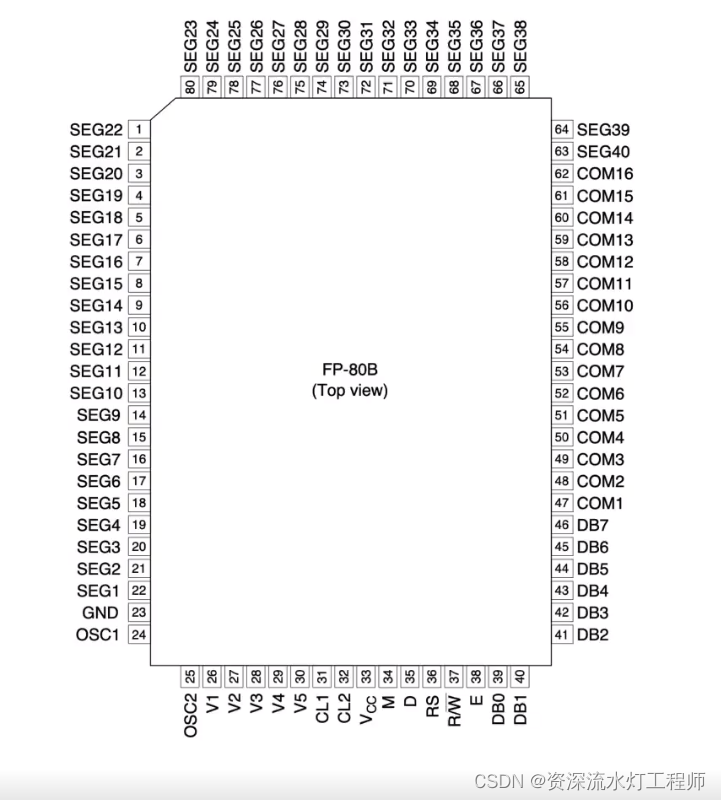

    HD44780U的芯片管脚分布如下那些SEG和COM引脚就是控制引脚，是不是似曾相识，数码管的SEG引脚和COM引脚，原理可以说是差不多的。

     COM引脚控制行，SEG引脚控制列，如果要显示A，那就是在相应的交叉点输出不同的电压就行了

    因为不能同时控制所有行列的电压，只能用扫描的方式，一行一行的控制，是不是也似曾相识，多为数码管的动态显示也是这样的。

    扫描第一行，并输出对应的电压

    扫描第二行并输出对应的电压

    扫描第三行并输出对应的电压

    扫描第四行并输出对应的电压

    扫描第五行并输出对应的电压

    扫描第六行，并输出对应的电压

    扫描第七行并输出对应的电压

    扫描快一点，根根人眼的视觉残留，就能看到完整的A了

     HD44780U的SEG引脚只有40个，5个SEG脚才能控制一列显示区，40个SEG脚一共也只能控制8列显示区啊，LCD1602可是有16列显示区的，那另外的8列的显示区怎么控制，而且前面也说了，HD44780U能控制80个字符，现在怎么才16个。对HD44780U的显存DRAM是可以控制80个字符，但是引脚不够啊，这个时候该HD44100H出场了。

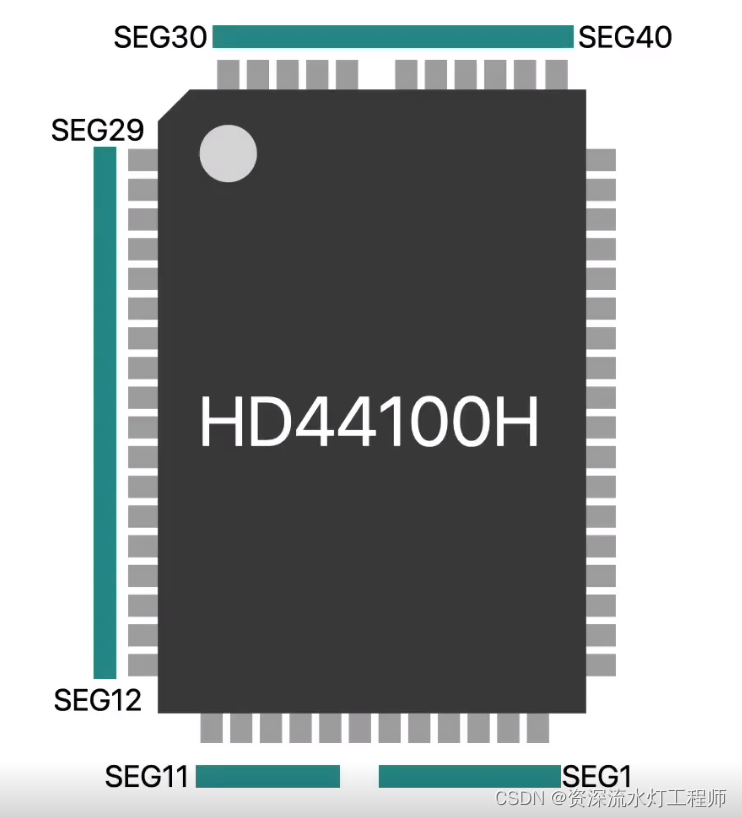

    HD44100H就是那个小一点的黑点

    它正好也有40个SEG引脚

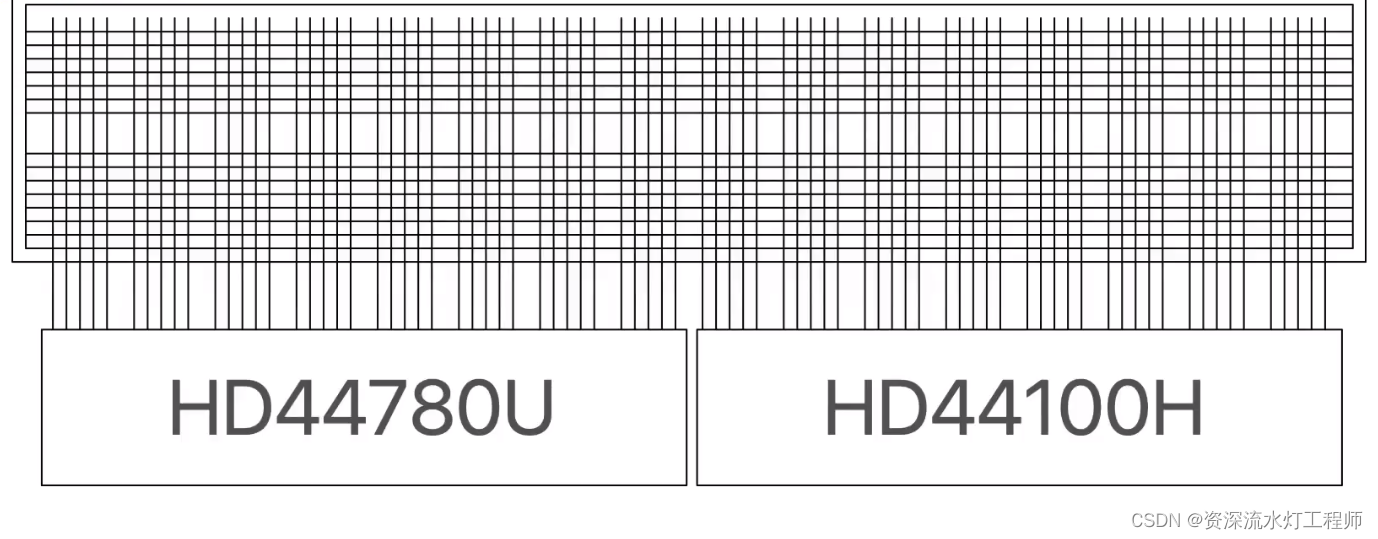

     将HD44780U和HD44100H拼在一起不就好了

     加4个HD44100H，换一个能显示80个字符的液晶显示屏，就能显示80个字符了，HD44780U里面的DRAM就只有80个地址，只能显示80个字符。

    LCD1602相关的寄存器以及电路

     1、认识LCD

    LCD == Liquid Crystal Display ==液晶显示器

    LCD1602表示一种液晶屏，能同时显示2行16列，共32个字符，这个字符可以是字母，数字，符号等

    LCD结构上主要由3部分组成：

    液晶：液态晶体，液晶本身不发光，但他在通电的时候可以让光线透过去，不通电时光线透不过去；

    光源：这个光源才是点亮LCD的关键；

    偏光片：又上下两片，液晶就在上下偏光片之间，改变偏光片的角度就可以让光线在特定的地方透过

    上下两片偏光片有点像两个石子交叉的百叶窗，自己去脑补一下。

    2、LCD1602的管脚以及管脚功能

    管脚序号

    管脚符号

    管脚说明

    1

    VSS

    电源地，

    2

    VDD

    电源正极，是LCD1602驱动系统的电源

    3

    VO

    液晶显示对比度调整管脚，接正电源是对比度最低，接地时对比度最高，但是对比度太高，就容易看到一些不该看到的东西，俗称“鬼影”，一般在这个脚通过电阻再接地。

    4

    RS

    Register Select的缩写，字面意思就是寄存器选择；当RS=1的时候，通讯的是数据；当RS=0的时候，通讯的是命令。

    5

    R/W

    读，写选择，当R/W = 1的时候表示读LCD里面的数据，R/W = 0的时候表示往LCD里面写数据。

    6

    E

    使能信号，当E=1的时候读取信息，当E由1变为0的时候，液晶模块开始执行命令；要配合控制时序来用。

    7

    D0

    数据第0位，D0--D7是双向的数据线，对LCD模块进行读写。

    8

    D1

    数据第1位

    9

    D2

    数据第2位

    10

    D3

    数据第3位

    11

    D4

    数据第4位

    12

    D5

    数据第5位

    13

    D6

    数据第6位

    14

    D7

    数据第7位

    15

    BLA

    背光源正极，可以理解为那个背光LED的正极电源，可以直接接VDD

    16

    BLK

    背光源负极，可以理解为那个背光LED的负极电源，可以直接接VSS

    3、LCD1602 的RAM地址映射

    LCD1602能同时显示2行16列，一共32个位置，每个位置都对应着一个地址，每个地址里面可以促一个字节的字符，需要在哪个位置显示某种字符，就在他对应的地址上写入某种字符。

    下图就是这32个显示位置所对应的地址，这个地址也就是DDRAM地址；

    其实LCD1602的DDRAM一共有80个地址，依然是两行，每行40个地址，但是LCD1602一行只能同时显示16个地址的数据，剩下的24个在后面隐藏着。怎么办，只能用光标移动的方法把隐藏的部分显示出来。

    4、LCD1602的显示设置

    比如你想在第1行，第3列的位置显示个字符A，该怎么处理？

    首先确定位置，第1行第3列的地址是02，转换为2进制就是0000 0010，但是LCD1602有自己的规矩，就是写地址的时候，最高位必须是1，也就是说写进LCD的地址应该为1000 0010。

    然后确定字符，LCD1602模块里面有个字符产生器，简称CGROM（Character Generator ROM）里面存着一些常用的字模，你只需要根据地址来查询就可以了，比如字符A的地址就是0x41。

    5、LCD1602的命令列表

    6、单片机控制LCD1602电路



    LCD1602液晶静态显示

    程序实例1：

    1. #include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
    2. #include
    3.
    4. sbit RS = P2^4;   //定义端口
    5. sbit RW = P2^5;
    6. sbit EN = P2^6;
    7.
    8. #define RS_CLR RS=0
    9. #define RS_SET RS=1
    10.
    11. #define RW_CLR RW=0
    12. #define RW_SET RW=1
    13.
    14. #define EN_CLR EN=0
    15. #define EN_SET EN=1
    16.
    17. #define DataPort P0
    18.
    19. /*------------------------------------------------
    20.  uS延时函数，含有输入参数 unsigned char t，无返回值
    21.  unsigned char 是定义无符号字符变量，其值的范围是
    22.  0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
    23.  长度如下 T=tx2+5 uS
    24. ------------------------------------------------*/
    25. void DelayUs2x(unsigned char t)
    26. {
    27. 	while(--t);
    28. }
    29.
    30. /*------------------------------------------------
    31.  mS延时函数，含有输入参数 unsigned char t，无返回值
    32.  unsigned char 是定义无符号字符变量，其值的范围是
    33.  0~255 这里使用晶振12M，精确延时请使用汇编
    34. ------------------------------------------------*/
    35. void DelayMs(unsigned char t)
    36. {
    37. 	while(t--)
    38. 	{
    39. 		//大致延时1mS
    40. 		DelayUs2x(245);
    41. 		DelayUs2x(245);
    42. 	}
    43. }
    44.
    45. /*------------------------------------------------
    46.               判忙函数
    47. ------------------------------------------------*/
    48. bit LCD_Check_Busy(void)
    49. {
    50. 	DataPort= 0xFF;
    51. 	RS_CLR;
    52. 	RW_SET;
    53. 	EN_CLR;
    54. 	_nop_();
    55. 	EN_SET;
    56. 	return (bit)(DataPort & 0x80);
    57. }
    58.
    59. /*------------------------------------------------
    60.               写入命令函数
    61. ------------------------------------------------*/
    62. void LCD_Write_Com(unsigned char com)
    63. {
    64. 	while(LCD_Check_Busy()); //忙则等待
    65. 	RS_CLR;
    66. 	RW_CLR;
    67. 	EN_SET;
    68. 	DataPort= com;
    69. 	_nop_();
    70. 	EN_CLR;
    71. }
    72.
    73. /*------------------------------------------------
    74.               写入数据函数
    75. ------------------------------------------------*/
    76. void LCD_Write_Data(unsigned char Data)
    77. {
    78. 	while(LCD_Check_Busy()); //忙则等待
    79. 	RS_SET;
    80. 	RW_CLR;
    81. 	EN_SET;
    82. 	DataPort= Data;
    83. 	_nop_();
    84. 	EN_CLR;
    85. }
    86.
    87. /*------------------------------------------------
    88.                 清屏函数
    89. ------------------------------------------------*/
    90. void LCD_Clear(void)
    91. {
    92. 	LCD_Write_Com(0x01);
    93. 	DelayMs(5);
    94. }
    95.
    96. /*------------------------------------------------
    97.               写入字符串函数
    98. ------------------------------------------------*/
    99. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
    100. {
    101. 	if (y == 0)
    102.  	{
    103. 		LCD_Write_Com(0x80 + x);     //表示第一行
    104.  	}
    105. 	else
    106.  	{
    107. 		LCD_Write_Com(0xC0 + x);      //表示第二行
    108.  	}
    109. 	while (*s)
    110.  	{
    111. 		LCD_Write_Data( *s);
    112. 		s ++;
    113.  	}
    114. }
    115.
    116. /*------------------------------------------------
    117.               写入字符函数
    118. ------------------------------------------------*/
    119. void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
    120. {
    121. 	if (y == 0)
    122.  	{
    123. 		LCD_Write_Com(0x80 + x);
    124.  	}
    125. 	else
    126.  	{
    127. 		LCD_Write_Com(0xC0 + x);
    128.  	}
    129. 	LCD_Write_Data( Data);
    130. }
    131.
    132. /*------------------------------------------------
    133.               初始化函数
    134. ------------------------------------------------*/
    135. void LCD_Init(void)
    136. {
    137. 	LCD_Write_Com(0x38);    /*显示模式设置*/
    138. 	DelayMs(5);
    139. 	LCD_Write_Com(0x38);
    140. 	DelayMs(5);
    141. 	LCD_Write_Com(0x38);
    142. 	DelayMs(5);
    143. 	LCD_Write_Com(0x38);
    144. 	LCD_Write_Com(0x08);    /*显示关闭*/
    145. 	LCD_Write_Com(0x01);    /*显示清屏*/
    146. 	LCD_Write_Com(0x06);    /*显示光标移动设置*/
    147. 	DelayMs(5);
    148. 	LCD_Write_Com(0x0C);    /*显示开及光标设置*/
    149. }
    150.
    151. /*------------------------------------------------
    152.                     主函数
    153. ------------------------------------------------*/
    154. void main(void)
    155. {
    156. 	LCD_Init();
    157. 	LCD_Clear();//清屏
    158. 	while (1)
    159. 	{
    160. 		LCD_Write_Char(7,0,'o');
    161. 		LCD_Write_Char(8,0,'k');
    162. 		LCD_Write_String(1,1,"hello world!");
    163. 		while(1);
    164. 	}
    165. }

    LCD1602液晶动态显示

    程序实例2：

    1. #include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
    2. #include
    3.
    4. sbit RS = P2^4;   //定义端口
    5. sbit RW = P2^5;
    6. sbit EN = P2^6;
    7.
    8. #define RS_CLR RS=0
    9. #define RS_SET RS=1
    10.
    11. #define RW_CLR RW=0
    12. #define RW_SET RW=1
    13.
    14. #define EN_CLR EN=0
    15. #define EN_SET EN=1
    16.
    17. #define DataPort P0
    18. /*------------------------------------------------
    19.  uS延时函数，含有输入参数 unsigned char t，无返回值
    20.  unsigned char 是定义无符号字符变量，其值的范围是
    21.  0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
    22.  长度如下 T=tx2+5 uS
    23. ------------------------------------------------*/
    24. void DelayUs2x(unsigned char t)
    25. {
    26. 	while(--t);
    27. }
    28.
    29. /*------------------------------------------------
    30.  mS延时函数，含有输入参数 unsigned char t，无返回值
    31.  unsigned char 是定义无符号字符变量，其值的范围是
    32.  0~255 这里使用晶振12M，精确延时请使用汇编
    33. ------------------------------------------------*/
    34. void DelayMs(unsigned char t)
    35. {
    36. 	while(t--)
    37. 	{
    38. 		//大致延时1mS
    39. 		DelayUs2x(245);
    40. 		DelayUs2x(245);
    41. 	}
    42. }
    43.
    44. /*------------------------------------------------
    45.               判忙函数
    46. ------------------------------------------------*/
    47. bit LCD_Check_Busy(void)
    48. {
    49. 	DataPort= 0xFF;
    50. 	RS_CLR;
    51. 	RW_SET;
    52. 	EN_CLR;
    53. 	_nop_();
    54. 	EN_SET;
    55. 	return (bit)(DataPort & 0x80);
    56. }
    57.
    58. /*------------------------------------------------
    59.               写入命令函数
    60. ------------------------------------------------*/
    61. void LCD_Write_Com(unsigned char com)
    62. {
    63. 	while(LCD_Check_Busy()); //忙则等待
    64. 	RS_CLR;
    65. 	RW_CLR;
    66. 	EN_SET;
    67. 	DataPort= com;
    68. 	_nop_();
    69. 	EN_CLR;
    70. }
    71.
    72. /*------------------------------------------------
    73.               写入数据函数
    74. ------------------------------------------------*/
    75. void LCD_Write_Data(unsigned char Data)
    76. {
    77. 	while(LCD_Check_Busy()); //忙则等待
    78. 	RS_SET;
    79. 	RW_CLR;
    80. 	EN_SET;
    81. 	DataPort= Data;
    82. 	_nop_();
    83. 	EN_CLR;
    84. }
    85.
    86. /*------------------------------------------------
    87.                 清屏函数
    88. ------------------------------------------------*/
    89. void LCD_Clear(void)
    90. {
    91. 	LCD_Write_Com(0x01);
    92. 	DelayMs(5);
    93. }
    94.
    95. /*------------------------------------------------
    96.               写入字符串函数
    97. ------------------------------------------------*/
    98. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
    99. {
    100. 	if (y == 0)
    101.  	{
    102. 		LCD_Write_Com(0x80 + x);
    103.  	}
    104. 	else
    105.  	{
    106. 		LCD_Write_Com(0xC0 + x);
    107.  	}
    108. 	while (*s)
    109.  	{
    110. 		LCD_Write_Data( *s);
    111. 		s ++;
    112.  	}
    113. }
    114.
    115. /*------------------------------------------------
    116.               写入字符函数
    117. ------------------------------------------------*/
    118. void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
    119. {
    120. 	if (y == 0)
    121.  	{
    122. 		LCD_Write_Com(0x80 + x);
    123.  	}
    124. 	else
    125.  	{
    126. 		LCD_Write_Com(0xC0 + x);
    127.  	}
    128. 	LCD_Write_Data( Data);
    129. }
    130.
    131. /*------------------------------------------------
    132.               初始化函数
    133. ------------------------------------------------*/
    134. void LCD_Init(void)
    135. {
    136. 	LCD_Write_Com(0x38);    /*显示模式设置*/
    137. 	DelayMs(5);
    138. 	LCD_Write_Com(0x38);
    139. 	DelayMs(5);
    140. 	LCD_Write_Com(0x38);
    141. 	DelayMs(5);
    142. 	LCD_Write_Com(0x38);
    143. 	LCD_Write_Com(0x08);    /*显示关闭*/
    144. 	LCD_Write_Com(0x01);    /*显示清屏*/
    145. 	LCD_Write_Com(0x06);    /*显示光标移动设置*/
    146. 	DelayMs(5);
    147. 	LCD_Write_Com(0x0C);    /*显示开及光标设置*/
    148. }
    149.
    150. /*------------------------------------------------
    151.                     主函数
    152. ------------------------------------------------*/
    153. void main(void)
    154. {
    155. 	unsigned char i;
    156. 	unsigned char *p;
    157.
    158. 	LCD_Init();
    159.
    160. 	while (1)
    161. 	{
    162. 		i = 1;
    163. 		p = "hello world!";
    164. 		LCD_Clear();
    165. 		LCD_Write_String(2,0,"Welcome to");
    166. 		DelayMs(250);
    167. 		while (*p)
    168. 		{
    169. 			LCD_Write_Char(i,1,*p);
    170. 			i ++;
    171. 			p ++;
    172. 			DelayMs(250);
    173. 		}
    174. 		DelayMs(250);
    175. 	}
    176. }

    LCD1602液晶滚动显示

    程序实例3：

    1. #include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
    2. #include
    3.
    4. sbit RS = P2^4;   //定义端口
    5. sbit RW = P2^5;
    6. sbit EN = P2^6;
    7.
    8. #define RS_CLR RS=0
    9. #define RS_SET RS=1
    10.
    11. #define RW_CLR RW=0
    12. #define RW_SET RW=1
    13.
    14. #define EN_CLR EN=0
    15. #define EN_SET EN=1
    16.
    17. #define DataPort P0
    18.
    19. /*------------------------------------------------
    20.  uS延时函数，含有输入参数 unsigned char t，无返回值
    21.  unsigned char 是定义无符号字符变量，其值的范围是
    22.  0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
    23.  长度如下 T=tx2+5 uS
    24. ------------------------------------------------*/
    25. void DelayUs2x(unsigned char t)
    26. {
    27. 	while(--t);
    28. }
    29.
    30. /*------------------------------------------------
    31.  mS延时函数，含有输入参数 unsigned char t，无返回值
    32.  unsigned char 是定义无符号字符变量，其值的范围是
    33.  0~255 这里使用晶振12M，精确延时请使用汇编
    34. ------------------------------------------------*/
    35. void DelayMs(unsigned char t)
    36. {
    37.
    38. 	while(t--)
    39. 	{
    40. 		//大致延时1mS
    41. 		DelayUs2x(245);
    42. 		DelayUs2x(245);
    43. 	}
    44. }
    45.
    46. /*------------------------------------------------
    47.               判忙函数
    48. ------------------------------------------------*/
    49. bit LCD_Check_Busy(void)
    50. {
    51. 	DataPort= 0xFF;
    52. 	RS_CLR;
    53. 	RW_SET;
    54. 	EN_CLR;
    55. 	_nop_();
    56. 	EN_SET;
    57. 	return (bit)(DataPort & 0x80);
    58. }
    59.
    60.
    61. /*------------------------------------------------
    62.               写入命令函数
    63. ------------------------------------------------*/
    64. void LCD_Write_Com(unsigned char com)
    65. {
    66. 	while(LCD_Check_Busy()); //忙则等待
    67. 	RS_CLR;
    68. 	RW_CLR;
    69. 	EN_SET;
    70. 	DataPort= com;
    71. 	_nop_();
    72. 	EN_CLR;
    73. }
    74.
    75. /*------------------------------------------------
    76.               写入数据函数
    77. ------------------------------------------------*/
    78. void LCD_Write_Data(unsigned char Data)
    79. {
    80. 	while(LCD_Check_Busy()); //忙则等待
    81. 	RS_SET;
    82. 	RW_CLR;
    83. 	EN_SET;
    84. 	DataPort= Data;
    85. 	_nop_();
    86. 	EN_CLR;
    87. }
    88.
    89. /*------------------------------------------------
    90.                 清屏函数
    91. ------------------------------------------------*/
    92. void LCD_Clear(void)
    93. {
    94. 	LCD_Write_Com(0x01);
    95. 	DelayMs(5);
    96. }
    97.
    98. /*------------------------------------------------
    99.               写入字符串函数
    100. ------------------------------------------------*/
    101. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
    102. {
    103. 	if (y == 0)
    104.  	{
    105. 		LCD_Write_Com(0x80 + x);     //表示第一行
    106.  	}
    107. 	else
    108.  	{
    109. 		LCD_Write_Com(0xC0 + x);      //表示第二行
    110.  	}
    111. 	while (*s)
    112.  	{
    113. 		LCD_Write_Data( *s);
    114. 		s ++;
    115.  	}
    116. }
    117.
    118. /*------------------------------------------------
    119.               写入字符函数
    120. ------------------------------------------------*/
    121. void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
    122. {
    123. 	if (y == 0)
    124.  	{
    125. 		LCD_Write_Com(0x80 + x);
    126.  	}
    127. 	else
    128.  	{
    129. 		LCD_Write_Com(0xC0 + x);
    130.  	}
    131. 	LCD_Write_Data( Data);
    132. }
    133.
    134. /*------------------------------------------------
    135.               初始化函数
    136. ------------------------------------------------*/
    137. void LCD_Init(void)
    138. {
    139. 	LCD_Write_Com(0x38);    /*显示模式设置*/
    140. 	DelayMs(5);
    141. 	LCD_Write_Com(0x38);
    142. 	DelayMs(5);
    143. 	LCD_Write_Com(0x38);
    144. 	DelayMs(5);
    145. 	LCD_Write_Com(0x38);
    146. 	LCD_Write_Com(0x08);    /*显示关闭*/
    147. 	LCD_Write_Com(0x01);    /*显示清屏*/
    148. 	LCD_Write_Com(0x06);    /*显示光标移动设置*/
    149. 	DelayMs(5);
    150. 	LCD_Write_Com(0x0C);    /*显示开及光标设置*/
    151. }
    152.
    153.
    154. /*------------------------------------------------
    155.                     主函数
    156. ------------------------------------------------*/
    157. void main(void)
    158. {
    159. 	LCD_Init();
    160. 	LCD_Clear();//清屏
    161. 	LCD_Write_Char(7,0,'o');
    162. 	LCD_Write_Char(8,0,'k');
    163. 	LCD_Write_String(1,1,"hello world！");
    164. 	while (1)
    165. 	{
    166. 		DelayMs(200);
    167. 		LCD_Write_Com(0x18);//左平移画面 0x1C 是右平移
    168. 	}
    169. }

    LCD1602移动显示

    程序实例4：

    1. #include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
    2. #include
    3.
    4. sbit RS = P2^4;   //定义端口
    5. sbit RW = P2^5;
    6. sbit EN = P2^6;
    7.
    8. #define RS_CLR RS=0
    9. #define RS_SET RS=1
    10.
    11. #define RW_CLR RW=0
    12. #define RW_SET RW=1
    13.
    14. #define EN_CLR EN=0
    15. #define EN_SET EN=1
    16.
    17. #define DataPort P0
    18.
    19. /*------------------------------------------------
    20.  uS延时函数，含有输入参数 unsigned char t，无返回值
    21.  unsigned char 是定义无符号字符变量，其值的范围是
    22.  0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
    23.  长度如下 T=tx2+5 uS
    24. ------------------------------------------------*/
    25. void DelayUs2x(unsigned char t)
    26. {
    27. 	while(--t);
    28. }
    29.
    30. /*------------------------------------------------
    31.  mS延时函数，含有输入参数 unsigned char t，无返回值
    32.  unsigned char 是定义无符号字符变量，其值的范围是
    33.  0~255 这里使用晶振12M，精确延时请使用汇编
    34. ------------------------------------------------*/
    35. void DelayMs(unsigned char t)
    36. {
    37. 	while(t--)
    38. 	{
    39. 		//大致延时1mS
    40. 		DelayUs2x(245);
    41. 		DelayUs2x(245);
    42. 	}
    43. }
    44.
    45. /*------------------------------------------------
    46.               判忙函数
    47. ------------------------------------------------*/
    48. bit LCD_Check_Busy(void)
    49. {
    50. 	DataPort= 0xFF;
    51. 	RS_CLR;
    52. 	RW_SET;
    53. 	EN_CLR;
    54. 	_nop_();
    55. 	EN_SET;
    56. 	return (bit)(DataPort & 0x80);
    57. }
    58.
    59. /*------------------------------------------------
    60.               写入命令函数
    61. ------------------------------------------------*/
    62. void LCD_Write_Com(unsigned char com)
    63. {
    64. 	while(LCD_Check_Busy()); //忙则等待
    65. 	RS_CLR;
    66. 	RW_CLR;
    67. 	EN_SET;
    68. 	DataPort= com;
    69. 	_nop_();
    70. 	EN_CLR;
    71. }
    72.
    73. /*------------------------------------------------
    74.               写入数据函数
    75. ------------------------------------------------*/
    76. void LCD_Write_Data(unsigned char Data)
    77. {
    78. 	while(LCD_Check_Busy()); //忙则等待
    79. 	RS_SET;
    80. 	RW_CLR;
    81. 	EN_SET;
    82. 	DataPort= Data;
    83. 	_nop_();
    84. 	EN_CLR;
    85. }
    86.
    87. /*------------------------------------------------
    88.                 清屏函数
    89. ------------------------------------------------*/
    90. void LCD_Clear(void)
    91. {
    92. 	LCD_Write_Com(0x01);
    93. 	DelayMs(5);
    94. }
    95.
    96. /*------------------------------------------------
    97.               写入字符串函数
    98. ------------------------------------------------*/
    99. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
    100. {
    101. 	if (y == 0)
    102.  	{
    103. 		LCD_Write_Com(0x80 + x);
    104.  	}
    105. 	else
    106.  	{
    107. 		LCD_Write_Com(0xC0 + x);
    108.  	}
    109. 	while (*s)
    110.  	{
    111. 		LCD_Write_Data( *s);
    112. 		s ++;
    113.  	}
    114. }
    115. /*------------------------------------------------
    116.               写入字符函数
    117. ------------------------------------------------*/
    118. void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
    119. {
    120. 	if (y == 0)
    121.  	{
    122. 		LCD_Write_Com(0x80 + x);
    123.  	}
    124. 	else
    125.  	{
    126. 		LCD_Write_Com(0xC0 + x);
    127.  	}
    128. 	LCD_Write_Data( Data);
    129. }
    130.
    131. /*------------------------------------------------
    132.               初始化函数
    133. ------------------------------------------------*/
    134. void LCD_Init(void)
    135. {
    136. 	LCD_Write_Com(0x38);    /*显示模式设置*/
    137. 	DelayMs(5);
    138. 	LCD_Write_Com(0x38);
    139. 	DelayMs(5);
    140. 	LCD_Write_Com(0x38);
    141. 	DelayMs(5);
    142. 	LCD_Write_Com(0x38);
    143. 	LCD_Write_Com(0x08);    /*显示关闭*/
    144. 	LCD_Write_Com(0x01);    /*显示清屏*/
    145. 	LCD_Write_Com(0x06);    /*显示光标移动设置*/
    146. 	DelayMs(5);
    147. 	LCD_Write_Com(0x0C);    /*显示开及光标设置*/
    148. }
    149.
    150. /*------------------------------------------------
    151.                     主函数
    152. ------------------------------------------------*/
    153. void main(void)
    154. {
    155. 	unsigned char i;
    156. 	unsigned char *pa,*pb;
    157.
    158. 	LCD_Init();
    159. 	LCD_Write_Com(0x0f);//光标开，光标闪烁开
    160. 	while (1)
    161. 	{
    162. 		pa = "Welcome to";
    163. 		pb = "hello world!";
    164. 		LCD_Clear();
    165. 		LCD_Write_String(2,0,pa);  //显示2行信息
    166. 		LCD_Write_String(1,1,pb);
    167. 		for(i=0;i<8;i++)            //延时2s左右
    168. 			DelayMs(250);
    169. 		LCD_Clear();                //清屏显示其他信息
    170. 		i = 2;
    171. 		while (*pa)                 //循环输入方式显示2行信息
    172. 		{
    173. 			LCD_Write_Char(i,0,*pa);
    174. 			i ++;
    175. 			pa ++;
    176. 			DelayMs(250);
    177. 		}
    178. 		i=1;
    179. 		while (*pb)
    180. 		{
    181. 			LCD_Write_Char(i,1,*pb);
    182. 			i ++;
    183. 			pb ++;
    184. 			DelayMs(250);
    185. 		}
    186.
    187. 		DelayMs(250);
    188. 	}
    189. }

    LCD1602液晶按键输入显示

    程序实例5：

    1. #include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
    2. #include
    3.
    4. sbit RS = P2^4;   //定义端口
    5. sbit RW = P2^5;
    6. sbit EN = P2^6;
    7.
    8. #define RS_CLR RS=0
    9. #define RS_SET RS=1
    10.
    11. #define RW_CLR RW=0
    12. #define RW_SET RW=1
    13.
    14. #define EN_CLR EN=0
    15. #define EN_SET EN=1
    16.
    17. #define DataPort P0
    18. #define KeyPort P1
    19.
    20. unsigned char code show_code[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};//转换成液晶显示的字符
    21. /*------------------------------------------------
    22.  uS延时函数，含有输入参数 unsigned char t，无返回值
    23.  unsigned char 是定义无符号字符变量，其值的范围是
    24.  0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
    25.  长度如下 T=tx2+5 uS
    26. ------------------------------------------------*/
    27. void DelayUs2x(unsigned char t)
    28. {
    29. 	while(--t);
    30. }
    31.
    32. /*------------------------------------------------
    33.  mS延时函数，含有输入参数 unsigned char t，无返回值
    34.  unsigned char 是定义无符号字符变量，其值的范围是
    35.  0~255 这里使用晶振12M，精确延时请使用汇编
    36. ------------------------------------------------*/
    37. void DelayMs(unsigned char t)
    38. {
    39.
    40. 	while(t--)
    41. 	{
    42. 		//大致延时1mS
    43. 		DelayUs2x(245);
    44. 		DelayUs2x(245);
    45. 	}
    46. }
    47.
    48. /*------------------------------------------------
    49.               判忙函数
    50. ------------------------------------------------*/
    51. bit LCD_Check_Busy(void)
    52. {
    53. 	DataPort= 0xFF;
    54. 	RS_CLR;
    55. 	RW_SET;
    56. 	EN_CLR;
    57. 	_nop_();
    58. 	EN_SET;
    59. 	return (bit)(DataPort & 0x80);
    60. }
    61.
    62. /*------------------------------------------------
    63.               写入命令函数
    64. ------------------------------------------------*/
    65. void LCD_Write_Com(unsigned char com)
    66. {
    67. 	while(LCD_Check_Busy()); //忙则等待
    68. 	RS_CLR;
    69. 	RW_CLR;
    70. 	EN_SET;
    71. 	DataPort= com;
    72. 	_nop_();
    73. 	EN_CLR;
    74. }
    75. /*------------------------------------------------
    76.               写入数据函数
    77. ------------------------------------------------*/
    78. void LCD_Write_Data(unsigned char Data)
    79. {
    80. 	while(LCD_Check_Busy()); //忙则等待
    81. 	RS_SET;
    82. 	RW_CLR;
    83. 	EN_SET;
    84. 	DataPort= Data;
    85. 	_nop_();
    86. 	EN_CLR;
    87. }
    88.
    89. /*------------------------------------------------
    90.                 清屏函数
    91. ------------------------------------------------*/
    92. void LCD_Clear(void)
    93. {
    94. 	LCD_Write_Com(0x01);
    95. 	DelayMs(5);
    96. }
    97. /*------------------------------------------------
    98.               写入字符串函数
    99. ------------------------------------------------*/
    100. void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
    101. {
    102. 	if (y == 0)
    103.  	{
    104. 		LCD_Write_Com(0x80 + x);
    105.  	}
    106. 	else
    107.  	{
    108. 		LCD_Write_Com(0xC0 + x);
    109.  	}
    110. 	while (*s)
    111.  	{
    112. 		LCD_Write_Data( *s);
    113. 		s ++;
    114.  	}
    115.  }
    116.
    117. /*------------------------------------------------
    118.               写入字符函数
    119. ------------------------------------------------*/
    120. void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
    121. {
    122. 	if (y == 0)
    123.  	{
    124. 		LCD_Write_Com(0x80 + x);
    125.  	}
    126. 	else
    127.  	{
    128. 		LCD_Write_Com(0xC0 + x);
    129.  	}
    130. 	LCD_Write_Data( Data);
    131.  }
    132.
    133. /*------------------------------------------------
    134.               初始化函数
    135. ------------------------------------------------*/
    136. void LCD_Init(void)
    137. {
    138. 	LCD_Write_Com(0x38);    /*显示模式设置*/
    139. 	DelayMs(5);
    140. 	LCD_Write_Com(0x38);
    141. 	DelayMs(5);
    142. 	LCD_Write_Com(0x38);
    143. 	DelayMs(5);
    144. 	LCD_Write_Com(0x38);
    145. 	LCD_Write_Com(0x08);    /*显示关闭*/
    146. 	LCD_Write_Com(0x01);    /*显示清屏*/
    147. 	LCD_Write_Com(0x06);    /*显示光标移动设置*/
    148. 	DelayMs(5);
    149. 	LCD_Write_Com(0x0C);    /*显示开及光标设置*/
    150. }
    151.
    152.    /*------------------------------------------------
    153. 按键扫描函数，返回扫描键值
    154. ------------------------------------------------*/
    155. unsigned char KeyScan(void)  //键盘扫描函数，使用行列反转扫描法
    156. {
    157. 	unsigned char cord_h,cord_l;//行列值中间变量
    158. 	KeyPort=0x0f;            //行线输出全为0
    159. 	cord_h=KeyPort&0x0f;     //读入列线值
    160. 	if(cord_h!=0x0f)    //先检测有无按键按下
    161. 	{
    162. 		DelayMs(10);        //去抖
    163. 		if((KeyPort&0x0f)!=0x0f)
    164. 		{
    165. 			cord_h=KeyPort&0x0f;  //读入列线值
    166. 			KeyPort=cord_h|0xf0;  //输出当前列线值
    167. 			cord_l=KeyPort&0xf0;  //读入行线值
    168.
    169. 			while((KeyPort&0xf0)!=0xf0);//等待松开并输出
    170.
    171. 			return(cord_h+cord_l);//键盘最后组合码值
    172. 		}
    173. 	}
    174. 	return(0xff);     //返回该值
    175. }
    176.
    177. /*------------------------------------------------
    178. 按键值处理函数，返回扫键值
    179. ------------------------------------------------*/
    180. unsigned char KeyPro(void)
    181. {
    182. 	switch(KeyScan())
    183. 	{
    184. 		case 0x7e:return 0;break;//0 按下相应的键显示相对应的码值
    185. 		case 0x7d:return 1;break;//1
    186. 		case 0x7b:return 2;break;//2
    187. 		case 0x77:return 3;break;//3
    188. 		case 0xbe:return 4;break;//4
    189. 		case 0xbd:return 5;break;//5
    190. 		case 0xbb:return 6;break;//6
    191. 		case 0xb7:return 7;break;//7
    192. 		case 0xde:return 8;break;//8
    193. 		case 0xdd:return 9;break;//9
    194. 		case 0xdb:return 10;break;//a
    195. 		case 0xd7:return 11;break;//b
    196. 		case 0xee:return 12;break;//c
    197. 		case 0xed:return 13;break;//d
    198. 		case 0xeb:return 14;break;//e
    199. 		case 0xe7:return 15;break;//f
    200. 		default:return 0xff;break;
    201. 	}
    202. }
    203.
    204. /*------------------------------------------------
    205.                     主函数
    206. ------------------------------------------------*/
    207. void main(void)
    208. {
    209. 	unsigned char i,j,num;
    210.
    211. 	LCD_Init();
    212. 	LCD_Write_Com(0x0F);//光标开，光标闪烁开
    213.
    214. 	LCD_Write_String(0,0,"Press the key !");
    215.
    216. 	while (1)
    217. 	{
    218. 		num=KeyPro();
    219. 		if(num!=0xff)
    220. 		{
    221. 			if((i==0)&&(j==0))//回到第一个字符时清屏
    222. 				LCD_Clear();//清屏
    223. 			LCD_Write_Char(0+i,0+j,show_code[num]);//依次显示输入字符
    224. 			i++;
    225. 			if(i==16)//如果第一行显示满，转到第二行
    226. 			{
    227. 				i=0;j++;
    228. 				if(j==2)//如果2行都显示满，清屏后重新从第一行显示
    229. 				{
    230. 					j=0;
    231. 				}
    232. 			}
    233. 		}
    234. 	}
    235. }

  • 相关阅读:
    mybatis判断是否为空或null
    HDMI接口类型种类区分图（高清图）
    Qt应用开发(基础篇)——表格视图 QTableView
    “的修“报修工单管理系统有哪些功能和作用？
    C# + easyui 写的一个web项目
    奥比中光亮相全球1024开发者节，与科大讯飞达成战略合作
    Boost库学习笔记（三）内存对齐模块
    【PTA-训练day11】L2-023 图着色问题 + L1-039 古风排版
    GESP:2024-6月等级5-T1-黑白格
    C&C++volatile关键字详解
  • 原文地址：https://blog.csdn.net/m0_49968063/article/details/132795774
