• 08:STM32----DMA数据转运

    目录

    1:简历

    2:存储器映像

    3:DMA基本结构

    4: DMA转运的条件

    5:DMA请求

    A:DMA数据转运

    1:连接图

    2:数据转运+DMA

    3:函数介绍

    4:步骤

    5:代码

     B:DMA+AD多通道

    1:连接图

    2:结构图

     3:函数介绍

    4:代码

    1:简历

    DMA（Direct Memory Access）直接存储器存取

    DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源

    12个独立可配置的通道： DMA1（7个通道）， DMA2（5个通道）

    每个通道都支持软件触发和特定的硬件触发  (每隔DMA通道的触发源不一样)

    STM32F103C8T6 DMA资源：DMA1（7个通道）

    外设(外设存储器)  :  一般是外设的数据寄存器DR , 比如ADC的数据寄存器、串口的数据寄存器等等

    存储器  :  这里存储器，指的就是是运行内存SRAM和程序存储器Flash ,  是我们存储变量数组和程序代码的地方

    外设和存储器的数据传输---------使用特定的硬件触发(每隔DMA通道的触发源不一样)

    存储器和存储器之间的数据传输------软件触发

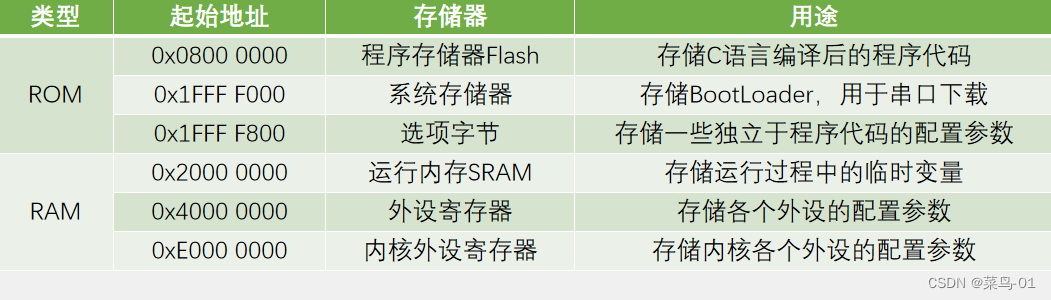

    2:存储器映像

    ROM :  只读存储器，是一种非易失性、掉电不丢失的存储器

    RAM : 随机存储器，是一种易失性、掉电丢失的存储器

            因为CPU是32位的。所以导址范围就是32位的范围

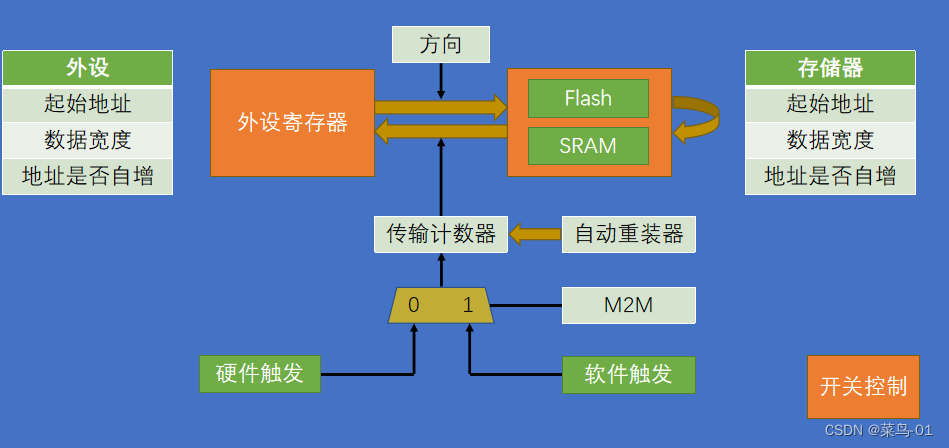

    3:DMA基本结构

    下面的参数在配置DMA时使用

    方向 : 决定了数据的方向    外设--->储存器 或者 储存器---->外设  或者 储存器---->储存器

            Flash是只读储存器,  所以在储存器--->储存器的传输方向的时候 :只能选择 Flash-------------->SRAM方向的传输

            X.DMA_DIR=指定外设站点(外设寄存器)为数据源还是目的地

    传输计数器: 用来指定，我总共需要转运几次的,  这个传输计数器是一个自减计数器

            比如给它写一个5,   那DMA就只能进行5次数据转运 ,  转运过程中，每转运一次，计数器的数就会减1,   当传输计数器减到0之后，DMA就不会再进行数据转运了 ,  它减到0之后，之前自增的地址，也会恢复到起始地址的位置

            X.DMA_BufferSize=传输计数器

    自动重装器 :  传输计数器减到0之后 , 是否要恢复到最初的值

            比如最初传输计数器给5,  如果不使用自动重装器，那转运5次后，DMA就结束了.   如果使用自动重装器，那转运5次,  计数器减到0后，就会立即重装到初始值5,  决定了转运的模式

            不重装，就是正常的单次模式

            重装，就是循环模式

            X.DMA_Mode=自动重装器

    起始地址 : 决定了数据从那里来到那里去的

    因为stm32是32位的单片机，他的一个内存单元是32位的, 所以起始地址填入的都为32位

    数据宽度 :  指定一次转运要按多大的数据宽度来进行

            字节Byte(uint8_t)、半字HalfWord(uint16_t)和字Word(uint32_t)

    软件触发和循环模式，不能同时用

            软件触发 : 软件触发的执行逻辑是，以最快的速度，连续不断地触发DMA,  早日把传输计数器清零，完成这一轮的转换

            软件触发就是尽快把传输计数器清零 .  循环模式是清零后自动重装 ,  如果同时用的话，那DMA就停不下来了

    4: DMA转运的条件

    1: 开关控制，DMA _Cmd函数必须使能

    2: 传输计数器必须大于0

    3: 触发源，必须有触发信号

            触发一次，转运一次，传输计数器自减一次 ,  当传输计数器等于0，且没有自动重装时 ,   无论是否触发，DMA都不会再进行转运了,   此时就需要DMA_Cmd函数，给DISABLE，关闭DMA.   再为传输计数器写入一个大于0的数,  再DMA_Cmd，给ENABLE，开启DMA才可以正常工作.

            注意，写传输计数器时，必须要先关闭DMA，再进行,   不能在DMA开启时，写传输计数器

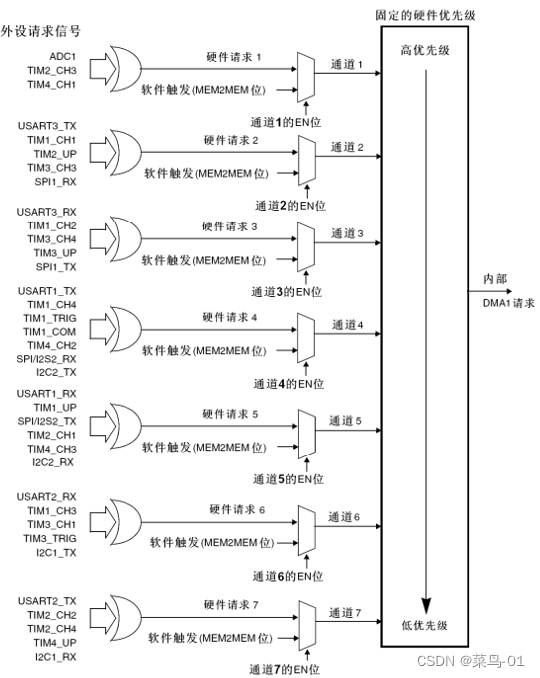

    5:DMA请求

    特定的硬件触发 : 每个通道的硬件触发源都是不同的 , 需要用ADC1来触发的话一那就必须选择通道1;   定时器2的更新事件来触发的话，那就必须选择通道2

            因为每个通道的硬件触发源都不同 ,  如果你想使用某个硬件触发源的话,  就必须使用它所在的通道

    软件触发 :  使用软件触发的话，那通道就可以任意选择了.  每个通道的软件触发都是一样的

    A:DMA数据转运

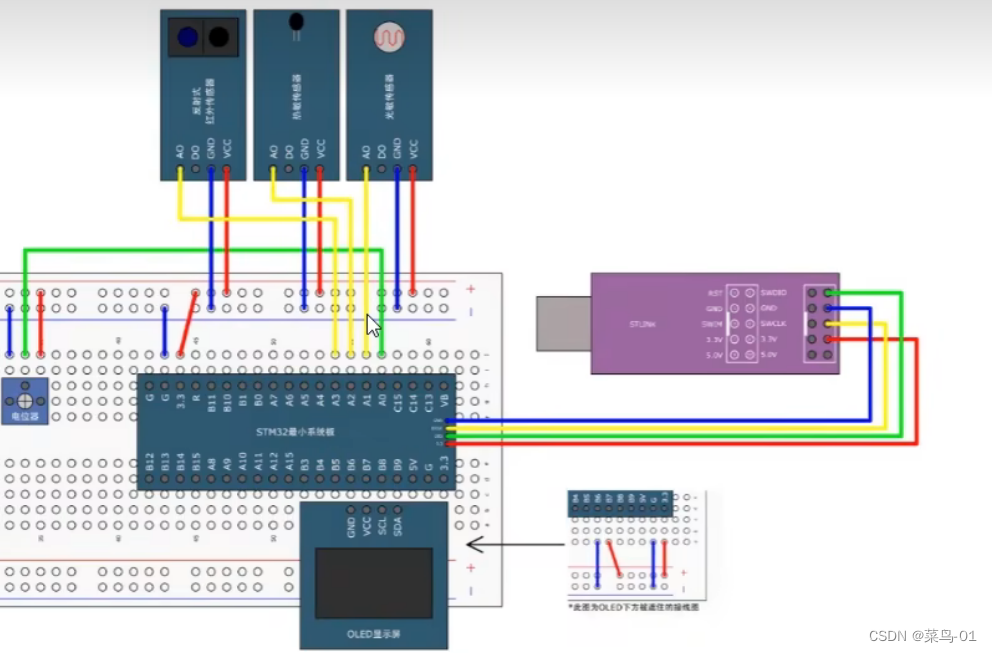

    1:连接图

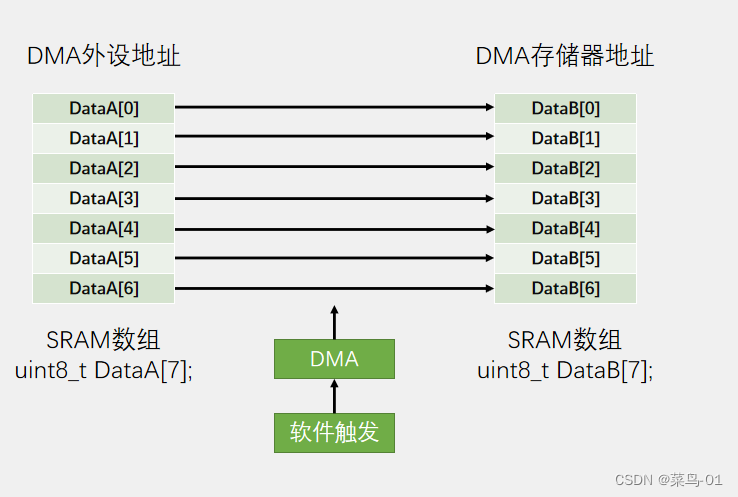

    2:数据转运+DMA

    3:函数介绍

     在stm32f10x dmah文件中配置----MDA初始化

    void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);

     在stm32f10x dmah文件中配置----开启MDA

    void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);

     在stm32f10x dmah文件中配置----数据寄存器设置

    void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);


    uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);

    DMA_SetCurrDataCounter : 设置当前数据寄存器 ,  就是给这个传输计数器写数据的,    和配置DMA中X.DMA_Buffersize参数相似

    DMA_GetCurrDataCounter :  获取当前数据寄存器,  这个函数就是返回传输计数器的值 ,     在转运完成后把标志位值1

     在stm32f10x dmah文件中配置----清除中断标志位

    void DMA_ClearFlag(uint32_t DMAy_FLAG)

    DMA_ClearFlag : 清除中断标志位

    4:步骤

    1:开启RCC时钟-----DMA的时钟在AHB总线上

    2:配置DMA

    5:代码

    使用的是存储器和存储器之间的数据传输------软件触发

    1.
    2.
    3. #include "stm32f10x.h"                  // Device header
    4. #include "Delay.h"
    5. #include "OLED.h"
    6. #include "MyDMA.h"
    7. uint16_t MyDMA_Size;
    8. void MyMDA_init(uint32_t AddrA, uint32_t AddrB, uint16_t Size){
    9.
    10. 	MyDMA_Size=Size;
    11. 	//开启RCC--DMA是AHB总线的设备
    12. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
    13. 	/*
    14. 	我们使用的STM32型号为: STMF103
    15. 	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
    16. 	参数1的第一个选择  : 其他设备---103选择这个
    17. 	*/
    18.
    19.
    20. 	//配置DMA
    21. 	DMA_InitTypeDef DMA_initstruct;
    22. 	//外设备站点的3个参数
    23.     //因为stm32是32位的单片机，他的一个内存单元是32位的
    24. 	DMA_initstruct.DMA_PeripheralBaseAddr=AddrA; //外设的起始地址--要求:32位
    25. 	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_Byte;外设的数据宽度---我们选择以字节的方式传输(uint8_t)
    26. 	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Enable;//外设的地址是否自增--自增
    27. 	//储存器的3个参数
    28. 	DMA_initstruct.DMA_MemoryBaseAddr=AddrB;//储存器的起始地址--要求:32位
    29. 	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_Byte;//储存器的数据宽度--我们选择以字节的方式传输(uint8_t)
    30. 	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
    31. 	//传输方向
    32. 	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
    33. 	//缓冲区大小---传输计数器
    34. 	DMA_initstruct.DMA_BufferSize=Size;//传输几次
    35. 	//传输模式----是否使用自动重装
    36. 	DMA_initstruct.DMA_Mode=DMA_Mode_Normal;//正常模式 //传输计数器到0直接停止
    37. 	//选择触发模式---硬件触发或者软件触发
    38. 	DMA_initstruct.DMA_M2M=DMA_M2M_Enable;  //使用软件触发
    39. 	//优先级
    40. 	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
    41. 	DMA_Init(DMA1_Channel1,&DMA_initstruct);
    42.
    43.
    44. 	//开启MDA
    45. 	DMA_Cmd(DMA1_Channel1,DISABLE);
    46.
    47. }
    48.
    49.
    50. void MyDMA_Transfer(void)
    51. {
    52. 	//需要给我传输寄存器重新赋值,首先要使CMD失能
    53.
    54. 	DMA_Cmd(DMA1_Channel1, DISABLE);
    55. 	/*
    56. 	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
    57. 	和配置DMA中X.DMA_BufferSize参数相似
    58. 	*/
    59. 	DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size);
    60. 	DMA_Cmd(DMA1_Channel1, ENABLE);
    61.
    62. 	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
    63. 	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
    64. 	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位
    65. }
    66.
    67.
    68. uint8_t dataA[]={0x01,0x02,0x03,0x04};
    69. uint8_t dataB[]={0,0,0,0};
    70. int main(void)
    71. {
    72.
    73. 	OLED_Init();
    74. 	MyMDA_init((uint32_t)dataA,(uint32_t)dataB,4);
    75. 	OLED_ShowString(1, 1, "DataA");
    76. 	OLED_ShowString(3, 1, "DataB");
    77. 	//数组的函数名就表示地址
    78. 	OLED_ShowHexNum(1, 8, (uint32_t)dataA, 8);
    79. 	OLED_ShowHexNum(3, 8, (uint32_t)dataB, 8);
    80.
    81.
    82. 	while (1)
    83. 	{	dataA[0]++;
    84. 		dataA[1]++;
    85. 		dataA[2]++;
    86. 		dataA[3]++;
    87.
    88.
    89. 	OLED_ShowHexNum(2,1,dataA[0],2);
    90. 	OLED_ShowHexNum(2,4,dataA[1],2);
    91. 	OLED_ShowHexNum(2,7,dataA[2],2);
    92. 	OLED_ShowHexNum(2,10,dataA[3],2);
    93. 	OLED_ShowHexNum(4,1,dataB[0],2);
    94. 	OLED_ShowHexNum(4,4,dataB[1],2);
    95. 	OLED_ShowHexNum(4,7,dataB[2],2);
    96. 	OLED_ShowHexNum(4,10,dataB[3],2);
    97.
    98. 	Delay_ms(1000);
    99. 	MyDMA_Transfer();
    100.
    101. 	OLED_ShowHexNum(2,1,dataA[0],2);
    102. 	OLED_ShowHexNum(2,4,dataA[1],2);
    103. 	OLED_ShowHexNum(2,7,dataA[2],2);
    104. 	OLED_ShowHexNum(2,10,dataA[3],2);
    105. 	OLED_ShowHexNum(4,1,dataB[0],2);
    106. 	OLED_ShowHexNum(4,4,dataB[1],2);
    107. 	OLED_ShowHexNum(4,7,dataB[2],2);
    108. 	OLED_ShowHexNum(4,10,dataB[3],2);
    109.
    110. 	Delay_ms(1000);
    111.
    112. 	}
    113. }

    开启RRC时钟

            开启RCC--DMA是AHB总线的设备

            RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
        /*
        我们使用的STM32型号为: STMF103
        参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
        参数1的第一个选择  : 其他设备---103选择这个
        */

    字节问题

            因为要参数的数据是dataA和dataB都是uint8_t的大小,  所以在配置DMA时宽度的参数(X.DMA_PeripheralDataSize)选择DMA_PeripheralDataSize_Byte(uint8_t)

            在配置DMA起始地址时选uint32_t:  因为stm32是32位的单片机，他的一个内存单元是32位的

     B:DMA+AD多通道

    1:连接图

    和07:STM32----ADC模数转化器 --- B:AD多通道一致

    2:结构图

     3:函数介绍

    在文件stm32f10x_adc.c中-----开启ADC到DMA的输出

    void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState)

    4:代码

            在07:STM32----ADC模数转化器中    我们使用了没有使用扫描模式,  是由于ADC的数据覆盖问题,在下面的代码中我们使用DMA进行数据转运,    所以在ADC使用扫描模式的情况下必须使用DMA进行数据转运

            ADC单次扫描+DMA单次转运的模式

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "AD.h"
    5. //ADC单次扫描+DMA单次转运的模式
    6. uint16_t AD_Value[4];
    7.
    8. void AD_init(void){
    9. 	//RCC开启时钟
    10. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
    11. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
    12. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
    13. 	/*
    14. 	我们使用的STM32型号为: STMF103
    15. 	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
    16. 	参数1的第一个选择  : 其他设备---103选择这个
    17. 	*/
    18.
    19.
    20.
    21. 	//配置ADCCLK
    22. 	//APB2时钟72MHz时钟信号然后通过ADC预分频器进行分频，得到ADCCLK钟信号
    23. 	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//72Mhz/6=12Mhz
    24.
    25. 	//配置GPIO
    26. 	GPIO_InitTypeDef GPIO_initstruct;
    27. 	GPIO_initstruct.GPIO_Mode=GPIO_Mode_AIN;  //模拟输入，可以理解为ADC的专属模式
    28. 	GPIO_initstruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
    29. 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz;
    30. 	GPIO_Init(GPIOA,&GPIO_initstruct);
    31.
    32.
    33.
    34. 	/*ADC_Channel_0  --通道o
    35. 	1----1~16的范围规则组第几个序列
    36. 	ADC_SampleTime_55Cycles5-----指定通道的采样时间
    37. 	*/
    38. 	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
    39. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
    40. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
    41. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
    42. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
    43.
    44.
    45.
    46. 	//初始化ADC
    47. 	ADC_InitTypeDef ADC_initstruct;
    48. 	ADC_initstruct.ADC_ContinuousConvMode=DISABLE;//选择是连续转换还是单次转换---单次
    49. 	ADC_initstruct.ADC_DataAlign=ADC_DataAlign_Right; //数据对齐---右对齐
    50. 	ADC_initstruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//触发控制的触发源---不使用外部触发,使用内部软件触发
    51. 	ADC_initstruct.ADC_Mode=ADC_Mode_Independent;//ADC的工作模式---独立模式
    52. 	ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道
    53. 	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
    54. 	ADC_Init(ADC1,&ADC_initstruct);
    55. 	//ADC在完成后面数据写在DR寄存器中
    56.
    57.
    58.
    59.
    60. 	//配置DMA
    61. 	//外设备站点的3个参数
    62. 	//因为stm32是32位的单片机，他的一个内存单元是32位的
    63. 	DMA_InitTypeDef DMA_initstruct;
    64. 	DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位
    65. 	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;外设的数据宽度---我们选择以字节的方式传输(uint16_t)
    66. 	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设的地址是否自增--不自增
    67. //	//储存器的3个参数
    68. 	DMA_initstruct.DMA_MemoryBaseAddr=(uint32_t)AD_Value;//储存器的起始地址--要求:32位
    69. 	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;//储存器的数据宽度--我们选择以字节的方式传输(uint16_t)
    70. 	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
    71. 	//传输方向
    72.
    73. 	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
    74. 	//缓冲区大小---传输计数器
    75. 	DMA_initstruct.DMA_BufferSize=4;//传输几次
    76. 	//传输模式----是否使用自动重装
    77. 	DMA_initstruct.DMA_Mode=DMA_Mode_Normal;//普通模式    //传输计数器到0直接停止  //DMA_Mode_Circular--循环模式   DMA_Mode_Normal
    78. 	//选择触发模式---硬件触发或者软件触发
    79. 	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发
    80. 	//优先级
    81. 	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
    82. 	DMA_Init(DMA1_Channel1,&DMA_initstruct);
    83.
    84.
    85. 	//开启MDA
    86. 	DMA_Cmd(DMA1_Channel1,ENABLE);
    87. 	//开启ADC到DMA的输出
    88.
    89. 	ADC_DMACmd(ADC1,ENABLE);
    90.
    91. 	//开启ADC
    92. 	ADC_Cmd(ADC1,ENABLE);
    93.
    94. 	//校准ADC
    95.
    96. 	//复位校准
    97. 	ADC_ResetCalibration(ADC1);//---把CR2_RSTCAL_Set这一位置一
    98. 	//等待复位校准完成--ADC_GetResetCalibrationStatus作用:返回复位校准的状态
    99. 	while (ADC_GetResetCalibrationStatus(ADC1)==SET);   //SET=1
    100. 	/*获取的是这个CR2_RSTCAL_Set的标志位 ,该位由软件设置并由硬件清除
    101. 	在校准寄存器被初始化后该位将被清除,所以该位的用法就是:
    102. 	你软件置该位为1，那硬件就会开始复位校准 , 当复位校准完成后，该位就会由硬件自动清0
    103. 	*/
    104. 	//开始校准
    105. 	ADC_StartCalibration(ADC1);
    106. 	//获取校准状态
    107. 	while(ADC_GetCalibrationStatus(ADC1)==SET);
    108.
    109.
    110. }
    111.
    112.
    113.
    114.
    115. void ad_getvalue(void){
    116.
    117.
    118. 	//重新写一下传输寄存器
    119. 	DMA_Cmd(DMA1_Channel1, DISABLE);
    120. 	/*
    121. 	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
    122. 	和配置DMA中X.DMA_BufferSize参数相似
    123. 	*/
    124. 	DMA_SetCurrDataCounter(DMA1_Channel1, 4);
    125. 	DMA_Cmd(DMA1_Channel1, ENABLE);
    126.
    127.
    128.
    129. 	//单次模式-----软件触发转换
    130. 	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
    131.
    132. 	//这里因为转运(DMA)总是在转换之后的
    133. 	//等待MDA完成的代码
    134. 	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
    135. 	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
    136. 	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位
    137.
    138.
    139. }
    140.
    141.
    142.
    143.
    144. int main(void)
    145. {
    146. 	OLED_Init();
    147. 	AD_init();
    148.
    149. 	OLED_ShowString(1, 1, "AD0:");
    150. 	OLED_ShowString(2, 1, "AD1:");
    151. 	OLED_ShowString(3, 1, "AD2:");
    152. 	OLED_ShowString(4, 1, "AD3:");
    153.
    154. 	while (1)
    155. 	{
    156.
    157. 		ad_getvalue();
    158.
    159. 		OLED_ShowNum(1, 5, AD_Value[0], 4);
    160. 		OLED_ShowNum(2, 5, AD_Value[1], 4);
    161. 		OLED_ShowNum(3, 5, AD_Value[2], 4);
    162. 		OLED_ShowNum(4, 5, AD_Value[3], 4);
    163. 		Delay_ms(100);
    164.
    165. 	}
    166. }

     ad_getvalue函数

            因为在这里面的ADC是单次转化,  所以每次转化时都需要软件触发一次,  每转化一次都需要调用一次这个的函数----ADC_SoftwareStartConvCmd(ADC1,ENABLE);

            因为DMA也是正常的单次模式:  所以在触发ADC之前，需要再重新写入一下传输计数器

    1. //重新写一下传输寄存器
    2. 	DMA_Cmd(DMA1_Channel1, DISABLE);
    3. 	/*
    4. 	设置当前数据寄存器 ,  就是给这个传输计数器写数据的
    5. 	和配置DMA中X.DMA_BufferSize参数相似
    6. 	*/
    7. 	DMA_SetCurrDataCounter(DMA1_Channel1, 4);
    8. 	DMA_Cmd(DMA1_Channel1, ENABLE)

            最后，等待ADC转换和DMA转运完成,  这里因为转运总是在转换之后的 ,  所以我们只需要写等待DMA完成的代码, 不用写等待ADC完成的代码

    1. //这里因为转运(DMA)总是在转换之后的
    2. 	//等待MDA完成的代码
    3. 	//DMA1_FLAG_TC1---转运完成标志位   转运完成后置1
    4. 	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
    5. 	DMA_ClearFlag(DMA1_FLAG_TC1);//清除转运完成标志位
    6.

    启动扫描模式

            就是在选择组的时候多选几个,然后在配置ADC的时候选择扫描模式,  通道要和一引脚对应.  ADC配置的通道数目填入相应的通道数目

    1. 	/*ADC_Channel_0  --通道o
    2. 	1----1~16的范围规则组第几个序列
    3. 	ADC_SampleTime_55Cycles5-----指定通道的采样时间
    4. 	*/
    5. 	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
    6. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
    7. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
    8. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
    9. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
    10. 	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
    11.     ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道

     DR寄存器

    在ADC会把数据写入到ADC的DR寄存器中,  使用在配置DMA的外设起始地址应该是

    DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位

     数据源外设地址不自增,  寄存器地址自增

            在这里外面使用的ADC模式为扫描模式,  就是启动了一个组在组中写通道,   如果地址自增就会跑到其他的组中去.        寄存器地址自增 : 外设中组中通道的每个数据对应的是寄存器中不同的地方,  这样才可以实现数据的转移

    其他注意

            在开启ADC前: 要打开ADC到DMA的输出

    DMA_Cmd(DMA1_Channel1,ENABLE);

            在配置DMA的传输计数器是也要改变为相应的传输次数

    	DMA_initstruct.DMA_BufferSize=4;//传输几次

            配置DMA的触发方式改为硬件触发

    	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发

      ADC连续扫描+DMA循环转运模式

             因为使用的是连续---所以软件触发只需在初始化的时候触发一次即可.

            当ADC触发之后，ADC连续转换，DMA循环转运 ,  两者一直在工作，始终把最新的转换结果，刷新到SRAM数组里,   我们想要数据的时候，随时去数组里取就行了

    1.
    2. #include "stm32f10x.h"                  // Device header
    3. #include "Delay.h"
    4. #include "OLED.h"
    5. #include "AD.h"
    6. uint16_t AD_Value[4];
    7.
    8. void AD_init(void){
    9. 	//RCC开启时钟
    10. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
    11. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
    12. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
    13. 	/*
    14. 	我们使用的STM32型号为: STMF103
    15. 	参数1的第一个选择  : 互连型设备--互联型是STM23F  105/107的型号
    16. 	参数1的第一个选择  : 其他设备---103选择这个
    17. 	*/
    18.
    19.
    20.
    21. 	//配置ADCCLK
    22. 	//APB2时钟72MHz时钟信号然后通过ADC预分频器进行分频，得到ADCCLK钟信号
    23. 	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//72Mhz/6=12Mhz
    24.
    25. 	//配置GPIO
    26. 	GPIO_InitTypeDef GPIO_initstruct;
    27. 	GPIO_initstruct.GPIO_Mode=GPIO_Mode_AIN;  //模拟输入，可以理解为ADC的专属模式
    28. 	GPIO_initstruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
    29. 	GPIO_initstruct.GPIO_Speed=GPIO_Speed_50MHz;
    30. 	GPIO_Init(GPIOA,&GPIO_initstruct);
    31.
    32.
    33.
    34. 	/*ADC_Channel_0  --通道o
    35. 	1----1~16的范围规则组第几个序列
    36. 	ADC_SampleTime_55Cycles5-----指定通道的采样时间
    37. 	*/
    38. 	//选择AD转化器----我们选择规则组的输入通道 因为启动了应该组,所以是下面改为扫描模式
    39. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
    40. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
    41. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
    42. 	ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
    43.
    44.
    45.
    46. 	//初始化ADC
    47. 	ADC_InitTypeDef ADC_initstruct;
    48. 	ADC_initstruct.ADC_ContinuousConvMode=ENABLE;//选择是连续转换还是单次转换--连续
    49. 	ADC_initstruct.ADC_DataAlign=ADC_DataAlign_Right; //数据对齐---右对齐
    50. 	ADC_initstruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//触发控制的触发源---不使用外部触发,使用内部软件触发
    51. 	ADC_initstruct.ADC_Mode=ADC_Mode_Independent;//ADC的工作模式---独立模式
    52. 	ADC_initstruct.ADC_NbrOfChannel=4;  //通道数目--指定在扫描模式下，总共会用到几个通道
    53. 	ADC_initstruct.ADC_ScanConvMode=ENABLE;//可以选择是扫描模式还是非扫描模式---扫描模式
    54. 	ADC_Init(ADC1,&ADC_initstruct);
    55. 	//ADC在完成后面数据写在DR寄存器中
    56.
    57.
    58.
    59.
    60. 	//配置DMA
    61. 	//外设备站点的3个参数
    62. 	//因为stm32是32位的单片机，他的一个内存单元是32位的
    63. 	DMA_InitTypeDef DMA_initstruct;
    64. 	DMA_initstruct.DMA_PeripheralBaseAddr=(uint32_t)&ADC1->DR; //外设的起始地址--要求:32位
    65. 	DMA_initstruct.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;外设的数据宽度---我们选择以字节的方式传输(uint16_t)
    66. 	DMA_initstruct.DMA_PeripheralInc=DMA_PeripheralInc_Disable;//外设的地址是否自增--不自增
    67. //	//储存器的3个参数
    68. 	DMA_initstruct.DMA_MemoryBaseAddr=(uint32_t)AD_Value;//储存器的起始地址--要求:32位
    69. 	DMA_initstruct.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;//储存器的数据宽度--我们选择以字节的方式传输(uint16_t)
    70. 	DMA_initstruct.DMA_MemoryInc=DMA_MemoryInc_Enable;//储存器的地址是否自增--自增
    71. 	//传输方向
    72.
    73. 	DMA_initstruct.DMA_DIR=DMA_DIR_PeripheralSRC;//指定外设站点(外设寄存器)为数据源还是目的地---数据源
    74. 	//缓冲区大小---传输计数器
    75. 	DMA_initstruct.DMA_BufferSize=4;//传输几次
    76. 	//传输模式----是否使用自动重装
    77. 	DMA_initstruct.DMA_Mode=DMA_Mode_Circular;//循环模式    //传输计数器到0直接停止  //DMA_Mode_Circular--循环模式   DMA_Mode_Normal
    78. 	//选择触发模式---硬件触发或者软件触发
    79. 	DMA_initstruct.DMA_M2M=DMA_M2M_Disable;  //使用硬件触发
    80. 	//优先级
    81. 	DMA_initstruct.DMA_Priority=DMA_Priority_Medium;
    82. 	DMA_Init(DMA1_Channel1,&DMA_initstruct);
    83.
    84.
    85. 	//开启MDA
    86. 	DMA_Cmd(DMA1_Channel1,ENABLE);
    87. 	//开启ADC到DMA的输出
    88.
    89. 	ADC_DMACmd(ADC1,ENABLE);
    90.
    91. 	//开启ADC
    92. 	ADC_Cmd(ADC1,ENABLE);
    93.
    94. 	//校准ADC
    95.
    96. 	//复位校准
    97. 	ADC_ResetCalibration(ADC1);//---把CR2_RSTCAL_Set这一位置一
    98. 	//等待复位校准完成--ADC_GetResetCalibrationStatus作用:返回复位校准的状态
    99. 	while (ADC_GetResetCalibrationStatus(ADC1)==SET);   //SET=1
    100. 	/*获取的是这个CR2_RSTCAL_Set的标志位 ,该位由软件设置并由硬件清除
    101. 	在校准寄存器被初始化后该位将被清除,所以该位的用法就是:
    102. 	你软件置该位为1，那硬件就会开始复位校准 , 当复位校准完成后，该位就会由硬件自动清0
    103. 	*/
    104. 	//开始校准
    105. 	ADC_StartCalibration(ADC1);
    106. 	//获取校准状态
    107. 	while(ADC_GetCalibrationStatus(ADC1)==SET);
    108.
    109. 		ADC_SoftwareStartConvCmd(ADC1,ENABLE);
    110.
    111. }
    112.
    113.
    114.
    115.
    116. int main(void)
    117. {
    118. 	OLED_Init();
    119. 	AD_init();
    120.
    121. 	OLED_ShowString(1, 1, "AD0:");
    122. 	OLED_ShowString(2, 1, "AD1:");
    123. 	OLED_ShowString(3, 1, "AD2:");
    124. 	OLED_ShowString(4, 1, "AD3:");
    125.
    126. 	while (1)
    127. 	{
    128.
    129.
    130.
    131. 		OLED_ShowNum(1, 5, AD_Value[0], 4);
    132. 		OLED_ShowNum(2, 5, AD_Value[1], 4);
    133. 		OLED_ShowNum(3, 5, AD_Value[2], 4);
    134. 		OLED_ShowNum(4, 5, AD_Value[3], 4);
    135. 		Delay_ms(100);
    136.
    137. 	}
    138. }

  • 相关阅读:
    Python 的内置方法
    5G vs 4G
    Open3D FPS最远点下采样
    QT编译Opencv库过程中出现的问题总结
    分享在大疆DJI（深圳总部）工作的日常和福利
    剑指offer 44. 从1到n整数中1出现的次数
    SpringBoot集成腾讯云云点播服务/视频上传
    Redis(三) Redis的java客户端
    [第一篇]——跟我学习Docker 教程
    【AtomicBoolean】常规用法
  • 原文地址：https://blog.csdn.net/m0_74739916/article/details/132571722
