3DS Max中绘制圆锥箭头

绘制结果

绘制过程

步骤一：绘制立体圆锥

方法1

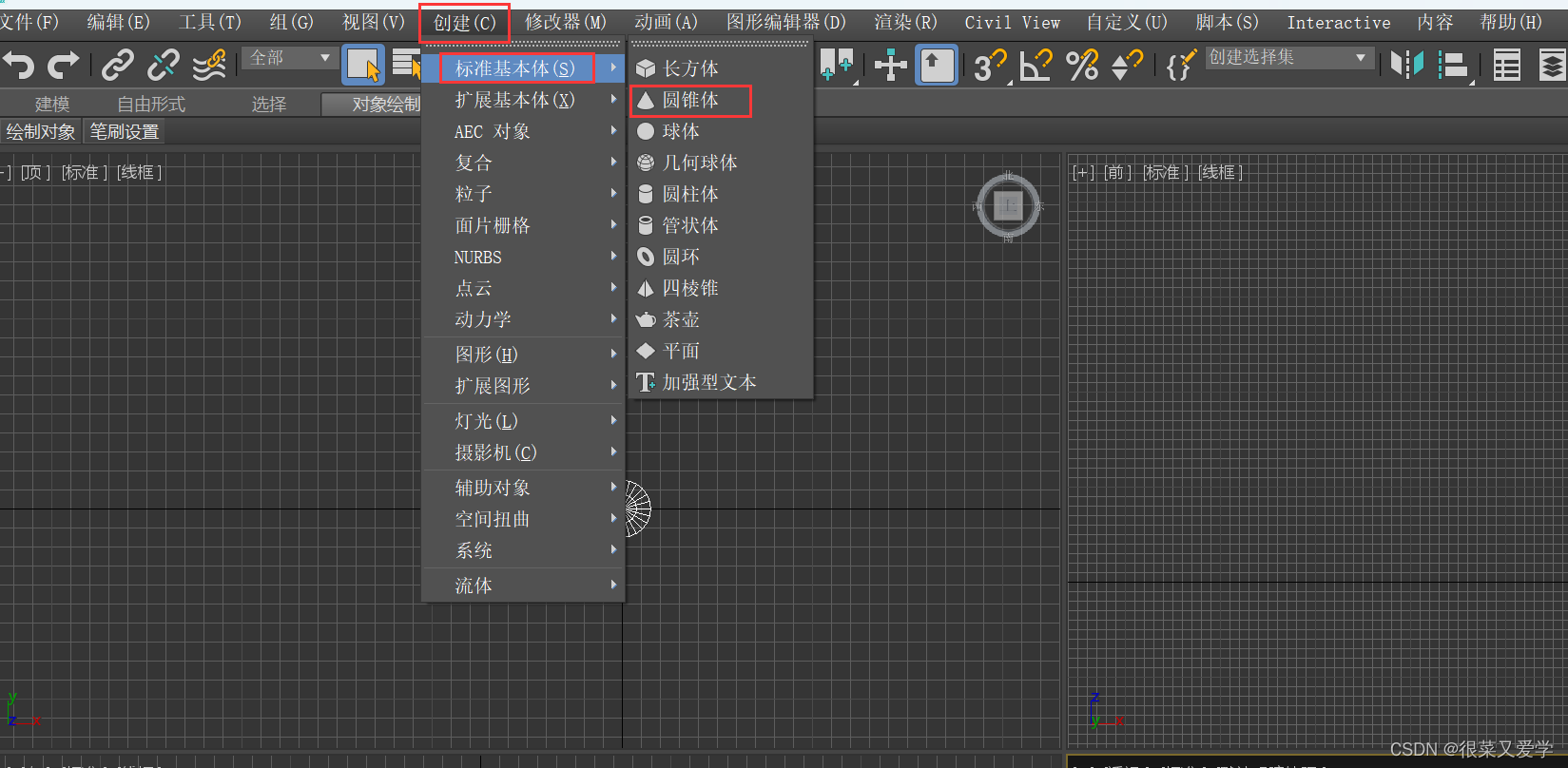

1、“创建”->“标准基本体”->“圆锥体”

2、在任一视图窗口中，按住鼠标左键并拖动，当达到适当的大小时单击鼠标左键，即可绘制出一个圆形，这是圆锥体的底面。

3、上下移动鼠标，绘制圆锥体的高，当达到适当的高度时单击鼠标左键即可确定圆锥体的高。

4、继续移动鼠标即可得到圆锥体或者是圆台的形状，在适当的位置单击鼠标左键，圆锥体即创建完成。

方法2

在右侧，选择“圆锥体”并设置相应的参数，创建即可。

步骤二：圆锥体调参（模型尺寸设置）

1圆锥体参数说明

【半径1】用于设置圆锥体的底面半径。
【半径2】用于设置圆锥体的顶面半径，为0.0时为尖的圆锥体。
【高度】用于设置圆锥体的高度。

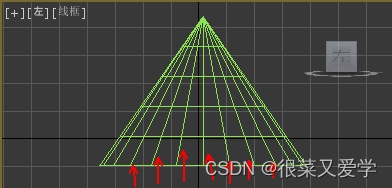

【高度分段】用于设置圆锥体在高度上的段数。如这里是5段。
1
2
3
4

【端面分段】用于设置圆锥体在顶面上的段数。
【边数】用于设置圆锥体的侧面段数。
1
2

2圆锥体参数调整

点击右侧图案，可以修改模型尺寸。对于绘制圆锥箭头而言，主要是调整“底面半径”和“高度”参数，

我调整的参数如下

步骤三：绘制圆柱体

圆柱体绘制也有两种方法，这里就不过多叙述了。

步骤四：圆柱体调参

步骤五：圆锥与圆柱的对准，以形成圆锥箭头

1首先将圆锥放置在坐标原点

2然后将圆柱放置在坐标原点

3最后将圆锥向上移动，即z轴调整为圆柱的高，这里是200mm
