UCIe技术——概览索引

一、概述

1.1 UCIe技术特征

并行接口，单端传输，直流耦合
线带宽密度：1.317 TB/s/mm
面带宽密度：1.35 TB/s/mm^2
传输速率：2/4/8/12/16/24/32 GT/s
传输延迟：<2 ns （发送端到接收端经过各自的adapter+physical layer的mainband接口的时间差，但不包括信号在有机衬底或者Interposer上的走线延迟）

1.1.1 封装要求

UCIe 1.0协议目前不适用于3D封装，适用于标准封装（2D）和先进封装（2.5D）.
（1）标准封装
die直接在有机衬底上进行布局布线，适用于低成本、长线距（10mm ~ 25mm）互联的应用场景，相比封装外serdes互联方式，该方式能提供更好的误码率。


（2）先进封装
Die一般通过interposer或者silicon bridge互连。该封装方式成本较高，应用于更高带宽和更低延迟，能效比更好的场景。
先进封装可参考连接：

1.1.2 UCIe的module配置

1. single module
   标准封装下数据通道最多为x16，先进封装下数据通道最多为x64。
   在设计中可以例化多个single module，每个被例化的single module都可以被独立操作，传输不同的协议

2. multi module
   该模式下有两种配置方式，分别是双模块和四模块配置。多个模块信号必须传输同一协议，且传输必须同步。
   multi module的出现可以理解为扩展data channel的数量


1.1.3 bump pitch

凸块间距

1.1.4 Raw mode

针对UCIe protocol layer的一种数据透传模式，即flit报文中所有字段均由协议层填充，适配层不再填充CRC/FEC/retry等字段。通常用于UCIe retimer的设计，retimer只需完整的传递Flit报文即可，无需添加校验信息等。

用户自定义的协议层也可能会用到该模式

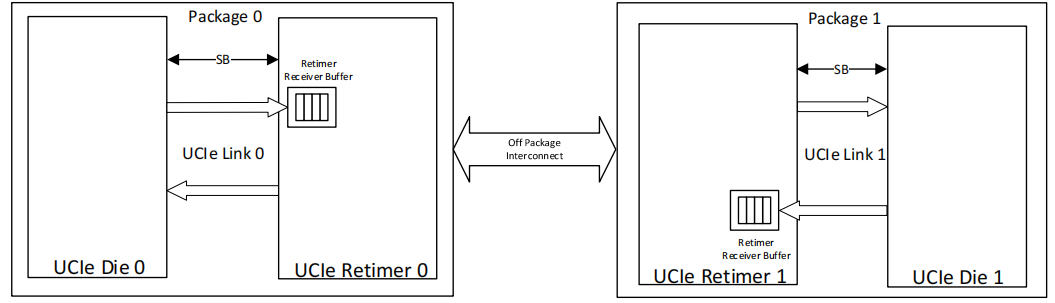

1.2 UCIe retimer

打通封装内互联和片间互联的通路，本质上是将单端的并行信号转换为差分的串行serdes信号。

• 从die发送给retimer的数据是受流控的
• 从retimer发给die的数据是不受流控的，retimer在spec外自身定义的流控机制除外

二、协议分析

协议层次架构：

2.1 协议层（protocol layer）

该层主要做业务协议的例化，将数据转换成Flit包传递到下一层
UCIe兼容业务协议包括：
1）PCIe 6.0 Flit模式（256B固定包长）
2）CXL2.0或更新版本，CXL 68B-enhanced定长和256B定长。
CXL.io/memory/cache视为独立的协议栈，详细参考链接：CXL技术分析
CXL.io 68B flit mode 可支持PCIe non-flit mode
3）streaming协议，用于用户使用UCIe的自定义的接口

2.1.1 协议间的协商

2.1.2 PCIe6.0 RAW mode

该模式可选，目标用于UCie retimer的off-package的连接

2.1.3 PCIe6.0 ：standard 256B Flit mode

若支持PCie，则该模式必须支持。标准定长格式报文是PCIe6.0协议Flit mode的一部分

2.1.4 CXL3.0 RAW mode：256B Flit mode

该模式可选， 目标用于UCie retimer的off-package的连接，例如用于CPU和外置显卡的连接

2.1.5 CXL3.0：latency-optimized 256B Flit mode

强烈推荐支持该模式，相较于标准CXL3.0协议，该模式下对延迟实现了优化。
CXL.io协议中的Ack、Nak、PM和链路管理的DLLP在UCie 256B Flit mode中不再使用，DLLP和Flit_Marker的定义仍然一样

2.1.6 CXL3.0：standard 256B Flit mode

当支持CXL256B Flit mode时，该模式必须支持。
CXL.io协议中的Ack、Nak、PM和链路管理的DLLP在UCie 256B Flit mode中不再使用，DLLP和Flit_Marker的定义仍然一样

2.1.7 CXL2.0 or 68B-Enhanced Flit Mode：RAW mode

该模式可选，用于目标用于UCie retimer的off-package的连接，例如用于CPU和外置显卡的连接

2.1.8 CXL2.0：68B-Enhanced Flit Mode

当支持CXL2.0 or 68B-Enhanced Flit Mode时，该模式必须支持。
该模式下发送64B的定长报文到FDI，adapter将插入2B的Flit header和2B的CRC。
CXL.io协议中的Ack、Nak、PM的DLLP在该模式下不再使用，credit和其他的DLLP的定义仍然一样（数据重传在Adapter中进行）
CXL.mem/cache协议中定长报文的“AK”域保留了，retry保留但不使用

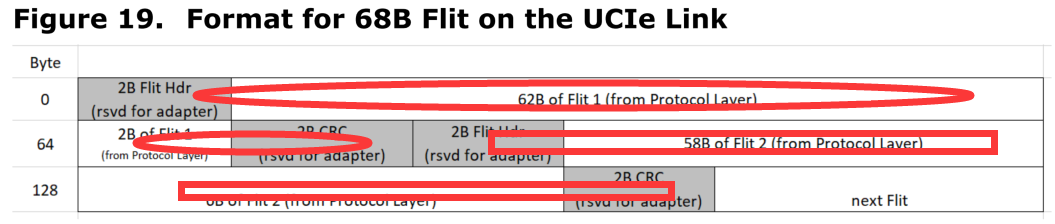

如图是该模式下的报文格式，圆圈部分是第一个报文，方框部分是第二个报文。

2.1.9 streaming Protocol：RAW mode

若PCIe和CXL均不支持，则必须支持该模式，厂商可自由定义

2.2 适配层（adapter layer）

该层主要功能包括：

1. 对protocol layer来的各种协议的报文做仲裁，分时复用
2. 实现CRC校验码检测与重传功能，以获得更好误码率
3. 实现更高阶的链路状态管理，与对端链路设备进行bring up、协议相关的数据交换

该层与PCIe的链路层类似，但是相较于PCIe，UCIe把链路的参数协商（包括链路训练的TS序列、链路管理报文等）从mainband中摘出来，交由sideband去做
对于接收端，adapter不会把nop flit传递到协议层

2.2.1 多协议仲裁

UCIe允许多个协议栈共同复用同一物理层，

为了解决物理层和RDI接口带宽的速率不匹配，adapter层需要在协议层后面插入一些空报文

2.2.2 链路初始化

在业务数据于mainband通路上传输时，链路初始化包含四个阶段

1. sideband通道监测和训练
2. mainband训练和修复 RDI状态机一旦进入active状态即该阶段完成
3. 双方adapter的参数交换，协议和报文格式协商 定义本地主机的属性，adapter决定物理层训练的结果，更加给定链路速度和配置决定是否数据回传， 对于retimer，adapter还需要决定credits
   协商的参数包括15种，对于PCIe/CXL协议来说，DP设备先从sideband发送报文给UP
   参数协商一旦完成，adapter将会把协商结果传递给FDI，FDI层将会bring up；一旦FDI进入active状态，链路初始化的阶段三将结束，协议层可以进行业务报文传输

2.3 物理逻辑层（logical physical layer）

PHY layer的架构图如下图所示，主要功能包括：

1. mainband数据通路: 负责业务数据的传输
2. sideband数据通路: 负责管理类型事务的数据传输，包括链路训练，链路管理等

2.3.1 sideband组信号

sideband组信号每个方向都有一个前向时钟引脚和数据引脚，该部分逻辑必须有备用电源驱动，并始终处于"always on"电压域中。
前向时钟频率固定为800Mhz
优点：
1）减小了mainband协议设计的复杂性
2）增加了mainband的带宽利用率
3）加速链路训练的过程

2.3.2 mainband组信号

每个module的mainband信号包含一个前向时钟信号、一个数据有效信号、N个数据信号。
对于先进封装，N最大可达64，并且有4个额外的引脚用于lane的故障修复
对于标准封装，N最大可达16，无故障修复功能。

链路训练

2.4 物理电气层（electrical physical layer）

2.5 FDI

协议成和适配层的接口。

2.6 RDI

适配层和物理层的接口。

三、架构设计

单package上的通过UCIe互联的计算架构如图所示：

3.1 协议层设计

PCIe兼容模式

若兼容PCie6.0，为了获取更好的面积和功耗效能，PCIe中的non-flit模式相关逻辑、DLLP将不再使用，串行编码的逻辑也不再需要，该部分逻辑均可删除，CXL同理，即使这样如果协议层兼容PCIe或者CXL，协议层的延迟估计要超过10ns或者更多。因此如果需要更低的延迟，则需要用户自定义协议层。
（PCIe3.0事务传输的端到端延迟达200ns左右）

协议层支持的协议模式和Flit格式在SOC集成时固化在硬件中，或者Die bring up时通过寄存器写入配置。
在端到端协商过程中适配层通过FDI接口把这些信息作为Link Training的一部分传给对端协议层。

协议层的不同协议通过各自的FDI接口连接到adapter层，不同协议各自独立协商链路，当对端发来Flit报文时，通过判断Flit_Hdr中的相关Bit分发到对应的协议栈逻辑中。

CXL兼容模式

CXL.io协议中的Ack、Nak、PM和链路管理的DLLP在UCie 256B Flit mode中不再使用，DLLP和Flit_Marker的定义仍然一样

3.2 适配层设计

3.3 物理层设计

参考链接：
Universal Chiplet Interconnect Express (UCIe): An Open Industry Standard for Innovations with Chiplets at Package Level

3.4 应用场景

CPU+CPU

两块CPU不在一块die上，因此不能访问同级缓存，加上UCIe本身的延迟，势必会增大维护一致性的延迟开销，如果进程和内存页不在一个节点上，那么die之间的延迟将导致进程长时间等待，进而CPU空转。

CPU+Accelerator

CPU+IO/Memory

片外互联扩展

CPU -CXL- Accelerator

CPU -CXL- Memory

四、软件架构

• OS驱动
  OS层的驱动可以理解为业务驱动和管理驱动。
  UCIe的业务驱动基于其协议层寄存器的属性，例如兼容PCIe协议的host downstream的UCIe端口将被软件示为PCIe Rootport设备，连接该端口的upstream port所在的设备可以是PCIe EP设备或者Switch
  管理驱动主要对UCIe自身逻辑的adapter和physical层寄存器进行配置，同时功能包括：

1. OS通过枚举UCIe查找表（CIDT）注册每个UCIe link的CiRB基地址，CiRB指主机端寄存器组，包含了UCIe link DVSEC(Designated Vendor-Specific Extended Capability)属性寄存器。

• firmware
  UCIe的链路训练由固件完成

五、封装

UCIe的封装分为两种，UCIe-S（standard package）和UCIe-A（Advanced package）
参考链接：YouTuBe: UCIe Consortium: UCIe™ Packaging Technologies Webinar

bump map

标准封装的bump摆放方式

先进封装的bump摆放方式

考虑到先进封装bump间距，UCIe官方提供了如下几种灵活的摆放方式，16列、10列和8列方式
