串口通信扩展知识

在Android工控系统上，Android与硬件的通讯交互随处可见，其中串口通讯是最常用的通讯方式之一。
串口通信(Serial Communication)， 是指外设和计算机间，通过数据信号线 、地线、控制线等，按位进行传输数据的一种通讯方式。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。
传统的串口通讯是异步串行（UART），传输数据采用帧格式传输，一帧数据由起始位、数据位、校验位、停止位组成。

• 波特率：传输速率，波特率9600，则表示每秒发送 9600 bit
• 数据位：通信中实际数据位的参数，5-8位
• 停止位：表示单个包的最后一位。典型的值为1，1.5和2位
• 校验位：检错方式，有四种检错方式：偶、奇、高和低，也可以没有校验位

常见串口接线通常有两种接法，一种是串口直通线，另一种串口交叉线，区别如下图

从上面可知：实现设备间的全双工通信串口通讯至少需要三根线：TX（发送数据）、RX（接收数据）、GND（信号地）

特别注意：接线端到端要保持一致，接法不能混合，否则硬件通讯失败

常见串口主要有两种RS232、RS485,主要区别如下：

rs232和rs485的区别如下：

1、传输方式不同

实际开发没有硬件设备，怎么进行串口通讯测试？可以参考下面：

虚拟串口调试模拟工具：

下载地址：https://www.eltima.com/vspdpro-post-download.html

PC端的使用步骤

1. 添加端口，虚拟端口是成对出现的（这里自己创建的端口是COM1、COM2），一个负责收数据，一个负责发数据。
2. 使用PC Windows端串口测试工具，分别打开端口COM1、COM2，打开端口的设置参数一样（波特率、数据位、校验位、停止位）
3. 在PC端串口测试工具进行数据的发送和接收

Android的端使用步骤

1. 由于串口是互通的，我们可以在PC端使用串口测试工具打开串口COM1，作为数据接收（当然也可以发送数据，因为全双工通讯）

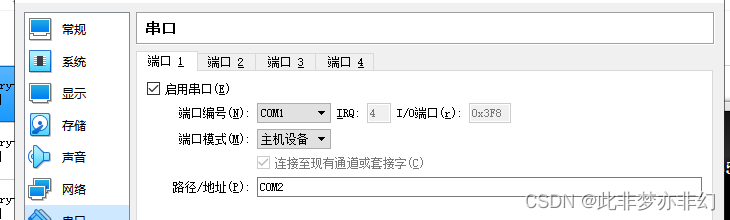

2. 在Oracle VM VirtualBox中设置Genymotion模拟器（Android Genymotion模拟器运行在Oracle VM VirtualBox中运行的）的虚拟串口
   将Android Genymotion模拟器的串口设备COM1也就是 /dev/ttyS0（COM2对应 /dev/ttyS1），映射到PC的虚拟COM2端口


3. 配置Android Genymotion模拟器串口/dev/ttyS0权限，cmd分别执行

    adb shell
    chmod 777 /dev/ttyS0
   1
   2

4. 启动模拟器，运行Android端的串口调试工具

5. 最后进行数据发送和接收测试

备注：上面测试只是模拟串口测试，实际还得对接实际硬件设备进行调试
