TTL反相器和CMOS

CMOS电路的动态特性：

1.传输延迟特性

在输入电压发生变化的时候，因为电容得存在，输出时间就得到了延迟

2.交流噪声容限

交流噪声容限是大于直流噪声容限

3.动态功耗

输入电压在二分之一,所以瞬间会流过很大的电流，会有瞬间很大的功耗

会形成动态尖峰电流，也会形成瞬间的功耗，在状态转换的一瞬间会有两个管子同时导通的情况

---

CMOS其他逻辑电路

OD门逻辑电路

CMOS传输门

 两个漏极和两个源极相连，源极和漏极连在一起当作是输入和输出，这里面输入输出可以互换使用

上下两个栅极作为控制端，上下两个为互补控制信号，非代表下方是高电平有效，上方是低电平有效

三态门

 会有三种输出状态

其他逻辑功能的电路

 多发射极的三极管，在发射级的部分再填充一个N级

我们来看一下这个电路实现的逻辑功能，我们还是定性分析一下工作的情况

 或非：有一就为0，全零才为0



---

一些特殊结构的门

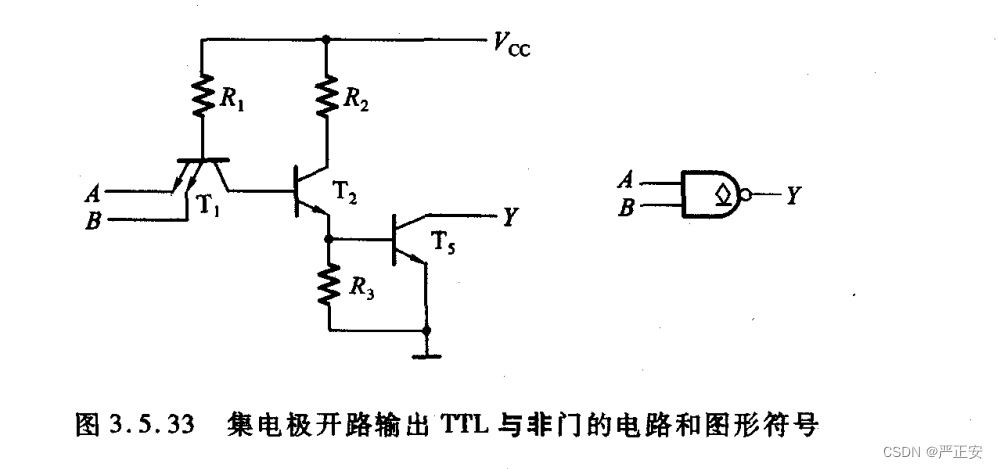

集电极开路的门，这边叫做OC门
