AutoCAD Electrical 2022—项目特性

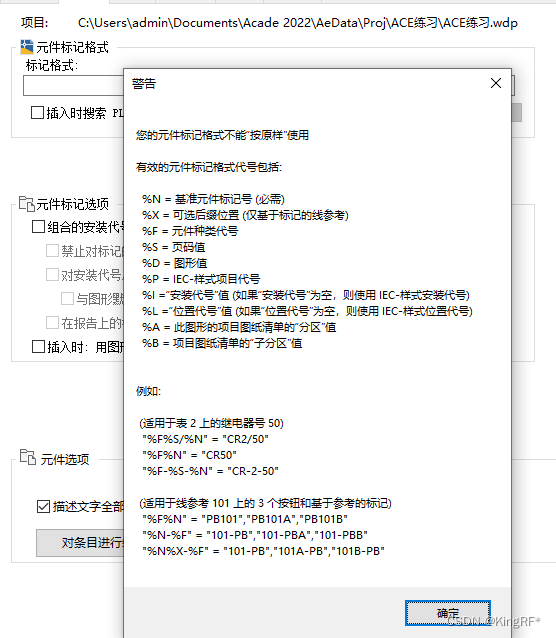

当绘图的过程中如果弹出上面的对话框，就是库和图标菜单途径不对造成的；

点击浏览找到正确的位置或点击默认设置恢复默认的路径；

 元件对应原理图的设置；



标记格式：放置元件的代号的格式；



线号：编辑线号的格式；





导线类型：点击重命名用户列，对导线属性的设置；



交互参考：当一个继电器的线圈和触点，以什么样方式显示交互信息

样式：主要是源 和 目标箭头的样式，PLC输入输出的样式等；



图形样式：阶梯的设置，绘图的比例 ，分区的设置；

分区设置：元件关联的信息，源和目标箭头关联的信息；



 根据图框选择格式；

点击设置；根据要求输入对应的参数；



不知道如何填写的时候可以先不填写，选择好图框格式即可，后面通过图纸中设置；

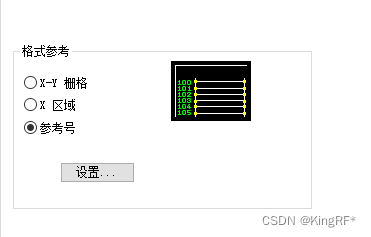

如果项目的设置分区为X—Y栅格，但弹出这个对话框，当前的图纸特性设置的不对；

 右键图纸—图形特性；





修改这张图纸的分区设置；



修改后，在点击XY栅格设置；



弹出的对话框



 原点：点击拾取后，点击此处；

原点设置完成；



间距通过测量实际长度后填写；

 间距设置完成；

 栅格标签按照实际图纸的标签设置，可以只填第一个的标签名，也可以全部都填写以逗号分隔；



正确设置后，元件关联的信息会被正确显示出来；

 这种设置只对当前这张图纸的设置，如果所有图形都这样设置，需要在项目特性中把相关参数都设置进去；
