ESP32基础应用之LVGL基础

1 实验目的

写在前面：本章内容写的是在ESP-IDF 4.2版本上移植LVGL 7.9版本，而且该工程已经很久没有更新维护了，且随着ESP-IDF和LVGL版本还在不断的更新，ESP－IDF已经内嵌了LVGL，所以需要学习或应用ESP32 LVGL，不推荐参考该文章。
本实验为使用ESP32实现LVGL（轻量级的嵌入式图形库），主要参考LVGL官方为ESP32所做的适配工程，资源在GitHub上的lv_port_esp32，并记录适配过程的采坑点。

1.1 参考文章

1. ESP32+st7789/ili9341运行LVGL例程，依赖ESP-IDF编译lv_port_esp32官方Demo(1)
2. esp32-lvgl-(st7789/ILI9341)(基于esp-idf框架)
3. LVGL project for ESP32

2 实验工具

1. ESP32开发板是ESP32-DevKitC V4
2. LCD是3.2inch SPI Module ILI9341
3. ESP-IDF版本为4.2
4. LVGL版本为7.9

3 准备工作

本实验是参考

3.1 搭建ESP32开发环境

1. 根据lv_port_esp32工程说明， ESP-IDF版本要求为4.2。

2. 电源问题，直接只用ESP32-DevKitC V4开发板接LCD有可能无法驱动，需要外接电源。

3.2 克隆lv_port_esp32工程

该步骤问题最多

1. 使用指令
   git clone --recurse-submodules https://github.com/lvgl/lv_port_esp32.git
   或直接下载程序包都会出现 components 文件夹下的子文件夹内容缺失，导致无法正常使用。这里推荐在Gitee平台搜索lv_port_esp32工程，在Gitee平台克隆，或者components文件夹下的各个子工程单独克隆。

4 配置lv_port_esp32工程

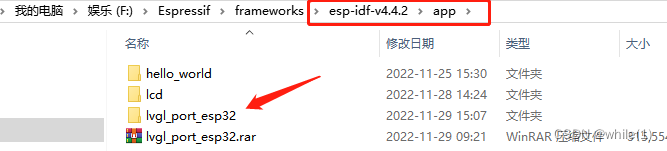

1. 将lv_port_esp32工程放置在esp-idf目录下


2. ESP32-DevKitC V4开发板引脚图


3. 使用idf.py menuconfig命令打开配置菜单

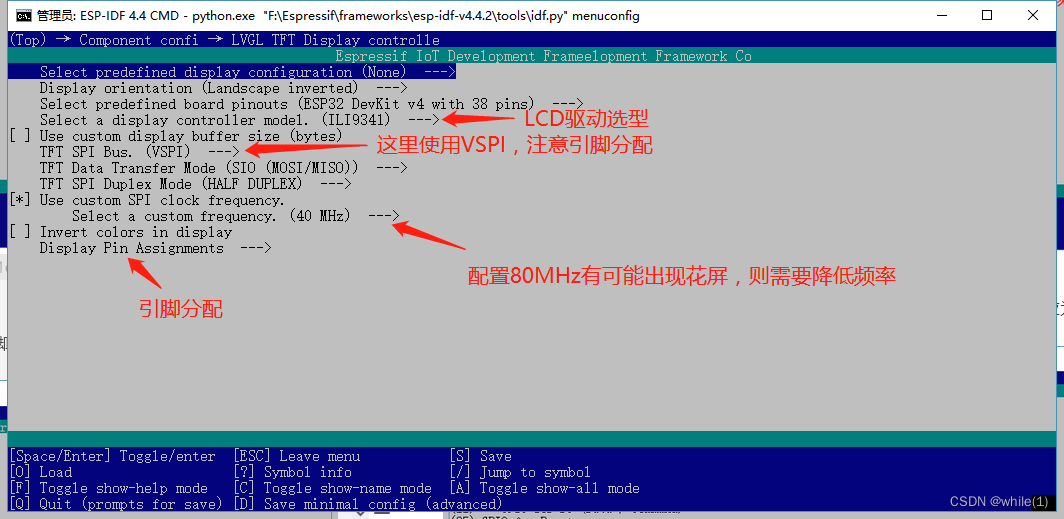

4. 配置LCD显示驱动引脚。注意LCD的显示驱动 SPI 引脚连接ESP32的VSPI，引脚序号参考上文 ESP32-DevKitC V4开发板引脚图 ，在配置菜单（idf.py menuconfig）钟配置引脚为对应为VSPI的引脚 。

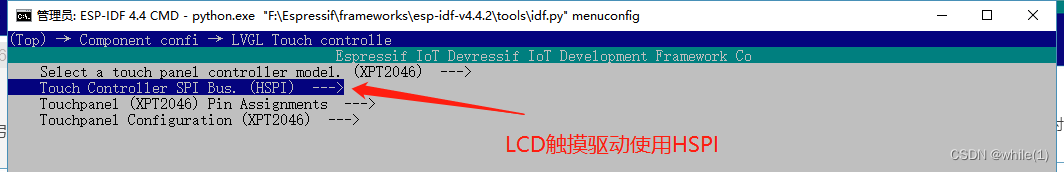

5. 配置LCD触摸驱动引脚，注意LCD的触摸驱动 SPI 引脚连接ESP32的HSPI，引脚序号参考上文 ESP32-DevKitC V4开发板引脚图 ，在配置菜单（idf.py menuconfig）钟配置引脚为对应为HSPI的引脚 。


6. LCD屏幕尺寸配置和其余配置


5 实验验证

最后编译并烧录程序

6 使用过程遇到的问题

6.1 触摸功能点击屏幕位置不对

1. 在测试lv_demo_keypad_encoder();示例时，屏幕响应不对，例如，点击右下角，但是左上角的按键显示被按下。如下图，取消三个选项，再编译烧录则正常了
