三菱机床联网

一、设备信息确认

1、确认型号

数控面板拍照确认：

此系统为：M70控制器

注：目前M70和M80，基本上都有网络通讯和采集功能。

2、确认通讯接口

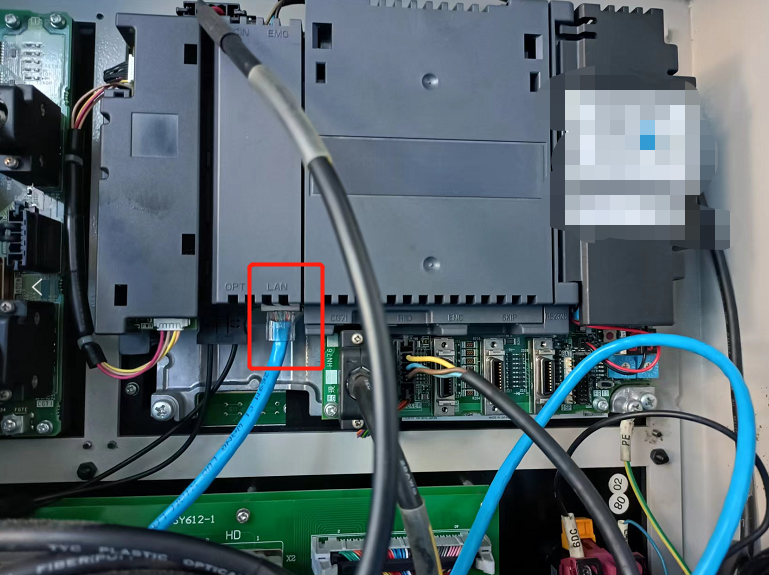

网口常见位置，LAN标号，可通过这个确认：

1、数控面板的后面

2、其他位置

其他位置一般是前面这个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

二、网络配置

1、启动电源后按下图按键

2、找到面板中的参数按钮

3、搜索1925参数

同时选中基本公用参数和参数编号，在参数编号选中后在面板上输入1925点击确定。

4、更改网络参数

1925参数 ：网络使能 输入值1

1926参数 ：ip地址

1927 参数 ：子网掩码

1928 参数 ：ip的网关

1929 参数 ：端口

三、通讯测试

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、操作过程中提示输入密码

输入三菱数控的初始密码为‘MPARA’。（shift为切换键）
