【仿真建模】AnyLogic入门基础教程 第一课

---

学习、参考链接：Anylogic入门基础课程

一、AnyLogic介绍

---

二、设置

2.1 设置中文

---

三、新建项目

---

四、行人库介绍

点击面板，选择第三个图标，就是行人库

行人库分为两个区域（空间标记和模块）

从左边拽一个矩形墙出来

把墙的外观的填充类型改为无填充

拽两条目标线出来

拽一个pedSource模块出来，作用是设置人的起始点

设置目标线为左边的那条

同样的，拽出一个Ped GoTo，作用是设置人的目的地，设置它的目标线为右边的那条

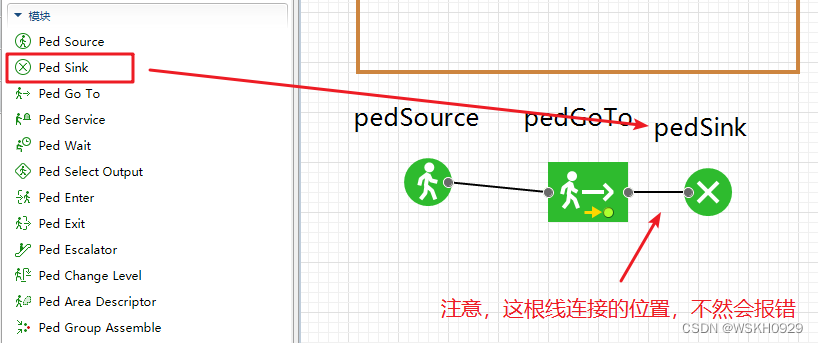

最后，拽一个PedSink出来，作用是将到达目的地的人进行销毁

点击运行

加速

播放

运行效果展示

五、创建新行人

成功创建

将PedSource的两个属性都设置为刚刚创建的新行人对象

再点击运行，就可以看到行人的形象更改了

六、切换3D视角

拽一个三维窗口出来

点击运行，查看效果

• 放大/缩小3D画面：滑动鼠标滚轮
• 平移3D画面：直接通过鼠标拽
• 旋转3D画面：按住Alt键不放，再通过鼠标拽

七、增加墙

双击墙进行绘制（绘制完成，再次双击就可以确认绘制）

加入PedService，服务站，每个人都要经过服务站（类似经过安检才能通过，需要耗费一定时间）

拽一个线服务出来

将先服务!

将PedService的服务设置为刚刚放置的线服务

运行，查看效果

AnyLogic的人模型是基于社会力模型的，即人的运动受目标的驱动力、与其他人或障碍物的排斥力还有引力（重力）的作用

八、行人密度图

运行查看效果
