锐捷OSPF基础实验配置
目录

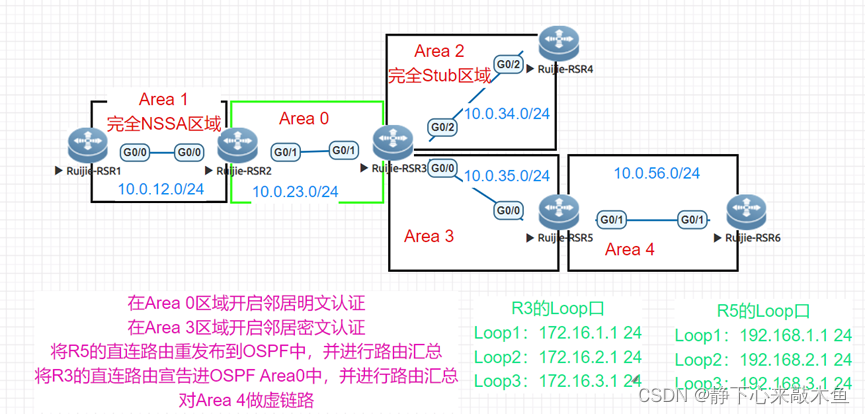

配置基础的邻居建立
以R1和R2建立邻居为例子（其余设备邻居建立配置相同）
R1配置
int g0/0
no switchport
ip add 10.0.12.1 24
int loop 0
ip add 1.1.1.1 32
route ospf 1
router-id 1.1.1.1 配置Router-ID
area 1 创建OSPF区域
network 10.0.12.0 0.0.0.255 area 1 在区域1宣告路由
R2配置
int g0/0
no switchport
ip add 10.0.12.2 24
int loop 0
ip add 2.2.2.2 32
route ospf 1
router-id 2.2.2.2
area 1
network 10.0.12.0 0.0.0.255 area 1
配置Area4的虚链路
配置虚链路穿越Area 3
R3上配置（跟的是对端的Router-id）
Area 3 virtual-link 5.5.5.5
R5上配置（跟的是对端的Router-id）
Area 3 virtual-link 3.3.3.3
配置OSPF特殊区域
配置Area 1为完全Nssa区域
R1配置NSSA区域
Router ospf 1
Area 1 nssa
R2（ABR配置为完全NSSA区域）
Router ospf 1
Area 1 nssa no-summary
配置Area 2为完全Stub区域
R4配置Stub区域
Router ospf 1
Area 2 stub
R3（ABR配置为完全Stub区域）
Router ospf 1
Area 2 stub no-summary
配置路由重分发
在R5上将直连路由重发布到OSPF中
Router ospf 1
Redistribute connected subnets
OSPF重发布路由时Subnets命令
默认OSPF在进行重发布路由时，只可以重发布有类路由（A、B、C类）
当要重发布无类路由时，要在命令后跟上Subnets
配置OSPF汇总
在R3上配置区域内路由汇总（做汇总的区域必须是路由的起源区域）
Router ospf 1
先将R3的环回口路由宣告进OSPF区域中
network 172.16.1.1 0.0.0.255 area 0
network 172.16.2.1 0.0.0.255 area 0
network 172.16.3.1 0.0.0.255 area 0
在区域0配置域内路由汇总
Area 0 range 172.16.0.0 255.255.252.0 [inherit-minimum / not-advertise ]
inherit-minimum 设置聚合前所有路由开销中最小的开销值作为路由的开销值（缺省最大）
not-advertise 表示不发布这条聚合路由（缺省时发布聚合路由）
在R5上配置外部路由汇总（只可以在ASBR上做）
汇总的前提是外部路由已经重发布进OSPF
Summary-address 192.168.0.0 255.255.252.0
下发缺省路由
一般在网络出接口下发缺省路由（此处在R6上下发缺省路由）
router ospf 1
default-information originate always metric-type 2
always 无论设备本地是否存在生效的默认路由，设备都会向OSPF区域下发默认路由
metric-type 2 配置外部路由的开销计算类型为Type2（只计算外部开销）
配置OSPF邻居认证
Area0之间配置明文认证（R2和R3配置相同）
配置区域间认证为明文认证
Router ospf 1
Area 0 authentication
接口上配置明文认证密码
Int g0/1
Ip ospf authentication-key admin
Area3之间配置密文认证（R3和R5配置相同）
配置区域间认证为加密认证
Router ospf 1
Area 3 authentication message-digest
接口上配置密文认证密码
Int g0/0
Ip ospf message-digest-key 1 md5 admin@123
配置OSPF的网络类型
链路两端的OSPF网络类型必须一致
Int g0/0
Ip ospf network point-to-point 配置网络类型为P2P
-
