Arduino开发实例-MAX30100 脉搏血氧仪传感器驱动

MAX30100 脉搏血氧仪传感器驱动

1、MAX30100介绍

MAX30100 脉搏血氧仪和心率传感器是一款基于 I2C 的低功耗即插即用生物识别传感器。

MAX30100 是一款集成脉搏血氧饱和度和心率监测传感器解决方案。 它结合了两个 LED、一个光电探测器、优化的光学器件和低噪声模拟信号处理，以检测脉搏血氧饱和度和心率信号。

MAX30100模块结合了两个 LED、一个光电探测器、优化过的光学器件和低噪声模拟信号处理来检测脉搏血氧饱和度 (SpO2) 和心率 (HR) 信号。

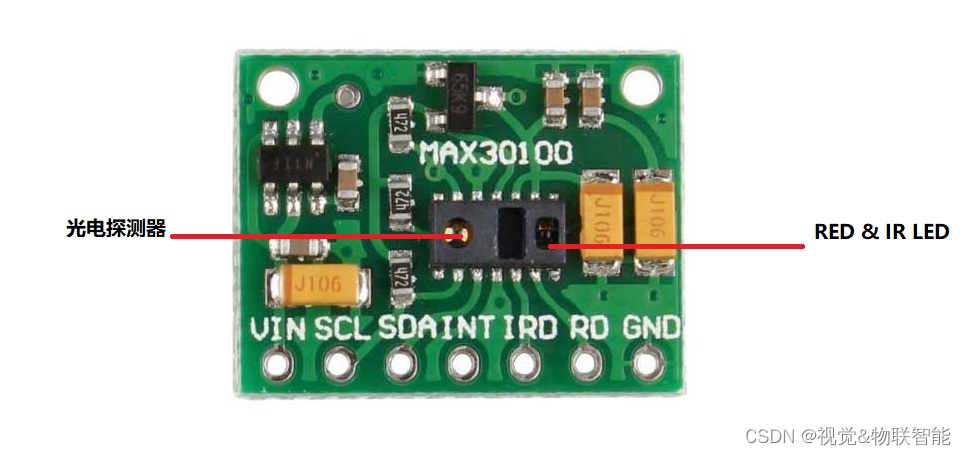

在右侧，MAX30100 有两个 LED——一个 RED 和一个 IR LED。 左边是一个非常灵敏的光电探测器。 这个想法是你一次点亮一个 LED，检测反射回探测器的光量，然后根据特征，就可以测量血氧水平和心率。

MAX30100 芯片需要两种不同的电源电压：IC 为 1.8V，RED 和 IR LED 为 3.3V。 所以模块自带3.3V和1.8V稳压器。 这允许将模块连接到任何具有 5V、3.3V 甚至 1.8V 电平 I/O 的微控制器。

MAX30100 最重要的特性之一是其低功耗：MAX30100 在测量过程中的功耗低于 600μA。 也可以将MAX30100置于待机模式，其功耗仅为0.7μA。 这种低功耗允许在手机、可穿戴设备或智能手表等电池供电设备中实现。
