§2.3  输入/输出单元

        PLC的输入、输出信号多种多样，可以是开关量、模拟量和数字量，信号的电平也有差别，但PLC能识别的只能是标准电平。

        PLC的输入和输出包含两部分：一部分是与被控设备相连接的接口电路；另一部分是输入和输出的映像寄存器。

        输入单元连接用户设备的各种控制信号，可以是直流输入也可以是交流输入，如限位开关、操作按钮以及其他一些传感器的信号。

        通过接口电路将这些信号转换成CPU能够识别和处理的信号，并存到输入映像寄存器。运行时CPU从输入映像寄存器读取信息并处理，将结果送到输出映像寄存器。输出映像寄存器由输出点相对应的触发器组成，输出接口电路将其由弱电控制信号转换成现场需要的强电信号输出，以驱动电磁阀、接触器、指示灯等被控设备的执行元件。

        为保护PLC因浪涌电流损坏，输出端是外部接线，必须采用保护措施：一是输入和输出公共端接熔断器；二是采用保护电路对交流感性负载，一般用阻容吸收回路；对直流感性负载，可采用续流二极管。

        因输入和输出端都有光电耦合电路，在电气上是完全隔离的故PLC上有极强的可靠性和抗干扰能力。

§2.4  电源部分

        电源单元用于将交流电压转换成微处理器、存储器及输入、输出部件正常工作必备的直流电压。PLC一般采用市电220V供电，内部开关电源可以为中央处理器、存储器等电路提供5V、±12V、24V电压，使PLC能正常工作。电源电压常见的等级有AC100V、AC200V、DC100V、DC48V、DC24V。

§2.5  扩展接口

        用于将扩展单元以及功能模块与基本单元相连，使PLC的配置更加灵活，以满足不同控制系统的需要。

§2.6  编程器

        编程器是PLC最重要的外围设备，供用户进行程序的编制、编辑、调试和监视。

        编程器有简易型和智能型两类。简易型的编程器只能联机编程，且往往需要将梯形图转化为机器语言助记符(语句表)后，才能输入。智能型的编程器又称图形编程器，它可以联机编程，也可脱机编程，具有PLC或CRT图形显示功能，可以直接输入梯形图和通过屏幕对话。

        还可以利用PC作为编程器，PLC厂家配有相应的编程软件使用编程软件可以在屏幕上直接生成和编辑梯形图、语句表、功能块图和顺序功能图程序，并可实现不同编程语言的相互转换，如Portal。

§2.7  通信接口

        为了实现“人-机”或“机-机”之间的对话 PLC配有各种通信接口。PLC通过通信接口可以与监视器、打印机和其他的PLC或计算机相连。

§2.8  其他部件

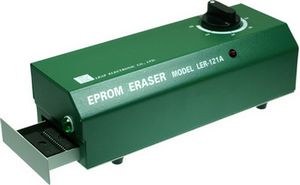

        有些PLC配有EPROM写入器、存储器卡等其他部件。
