展锐UIS8310 CAT4物联网模块简介

1.简介
UIS8310是一个高度集成的应用处理器，支持TDD-LTE、FDD-LTE和WCDMA、GSM/GPRS/EDGE制式，并且支持LPDDR2。它的AP处理器是单核ARM CortexTM A7 1GHz，旨在为物联网提供经济高效、低功耗和高性能的解决方案。

UIS8310经过特别优化的架构可以实现高性能和低功耗应用。为低功耗ASIC设计和功耗开发了专有架构和算法。总体而言，UIS8310芯片组为LTE设备提供了一个高性价比的平台。

主控UIS8310（Single-core ARM CortexTM A7 processor, up to 1.0GHz）
射频SR3595D
电源 SC2720A
内部 64MB DDR2
外部 128MB NAND（4位 SPI接口）

2. AP系统特性
Single-core ARM CortexTM A7 processor, up to 1.0GHz
L1 cache:32KB-I, 32KB-D L2 cache:128KB
Support boot from USB, UART, NAND
Watchdog timer fo r system crash recovery
JTAG port for in-circuit emulation
Support DFS technology

3. memory 接口
SIP LPDDR2,1 CS,x16-bits,up to 533MHz
Support SPI NAND Flash, up to 4 bit SPI NAND Flash 1 CS up to 4Gbit
Support 8bit SLC NAND Flash, 1 CS up to 4Gbit,40BIT ECC

4. modem 特性
Support 3GPP Release 12
Support TDD/FDD LTE Category 4 i.e., DL 150Mbps/UL 50Mbps
Support DL 2 layers MIMO(2X2/4X2/8x2)
Support VoLTE
Support MFBI
Support Short DRX / Long DRX / C-DRX
Support TTI Bundling / SPS
Cryptographic and integrity algorithms: EEA1/EIA1: SNOW-3G, EEA2/EIA2: AES, EEA3/EIA3:ZUC
Support RoHC

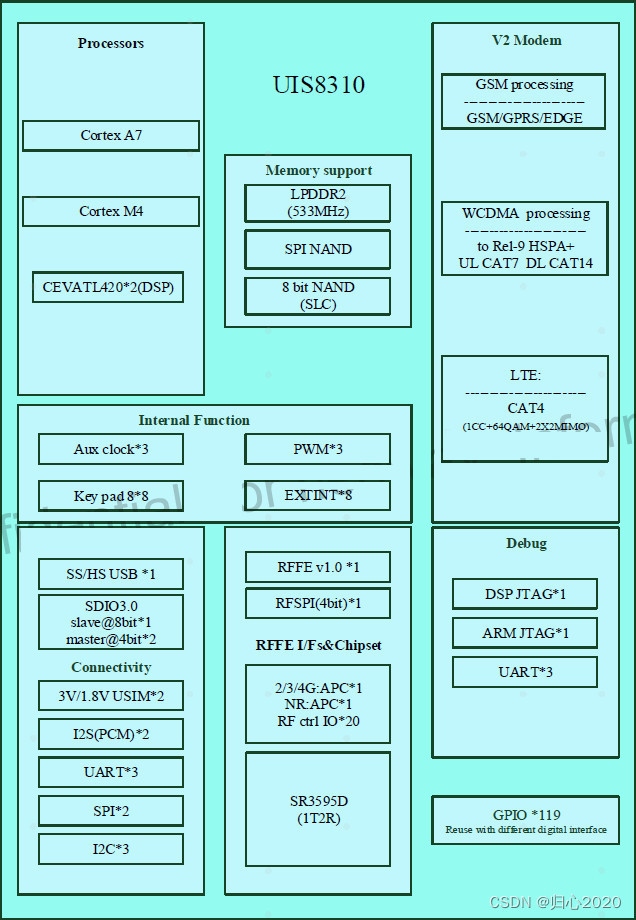

5.内部架构

6. 系统框图

7.平台架构

Mocor软件架构

8. 开机流程

ROM code流程：

Bootloader流程：

Main函数入口：（MS_Code\common\source\main.c）

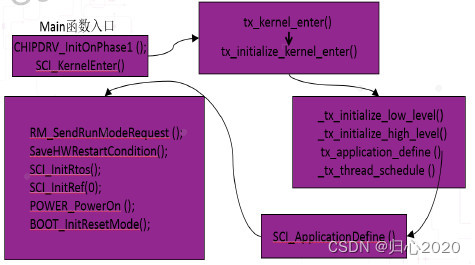

main函数进行系统初始化，包括芯片驱动初始化、操作系统组件初始化、各个模块初始化等，最后进入调度，如下图：

注：以“tx_”开头的函数是 threadx操作系统提供的 API函数 。
