OSPF路由计算：

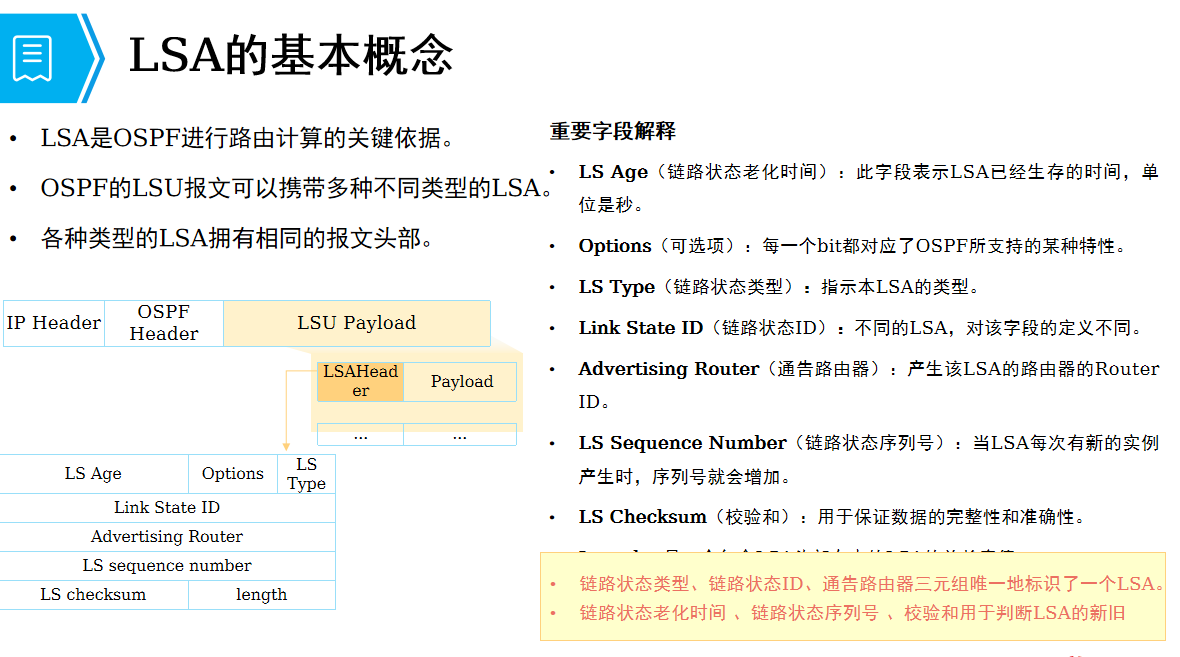

LSA头部信息：

LS Age ：LSA老化时间，0s—>3600s，3600s表示老化

Option：可选项，每一个bit都代表OSPF的一个特性

LS Type：LSA的类型（1,2,3,4,5,7）

Link State ID：链路状态标识，不同的LSA有不同的表示

Advance router：通告者路由器，表示这条LSA是由哪个路由器产生的，通常用RID的形式

LS Seq：LSA的序列号，初始

0X80000000 -->0X8FFFFFFF -->0X00000000 -->0X7FFFFFFF（正常情况没更新一次序列号+1)

LS Check：链路状态校验和，校验整个LSA

Length：LSA的大小，包括LSA头部

*LS Type + LS+ADV可以标识一条LSA

*LS Age + LS Seq+ LS Check用来判断LSA的新旧（先比较序列号，越大越新，序列号相同比较校验和，越大越新，前两者都相同比较老化时间，3600s为最优，两者之差小于900s表示同样新，大于900s越小越新）

路由器如果收到比本地更优的LSA，则替换掉本地的。

如果收到和本地一样或更旧的LSA，则丢弃旧的LSA，并将本地更新的LSA泛洪给邻居。

Router-LSA（1类）：

1类LSA，所有运行OSPF的路由器都会产生，可以描述点到点网络的拓扑及路由信息，描述MA网络的拓扑信息，描述MA网络的拓扑信息

一类LSA：

Type：Rouer

LS ID：产生者的RID

Link：产生者的RID

Adv count：链路状态

        Link ID：点到点邻居的RID

        Data：自己接口的IP地址

        Link Type：链路类型

Metric：开销



一类LSA可以描述四种链路类型：

P2P：用来描述点到点的拓扑信息

        Link ID：点到点邻居的RID

        Data：自己的接口IP地址

StubNet：用来描述末节点网络及点到点环境下的路由信息

        Link ID：目的地网络号

        Data：网络掩码

TransNet：用来描述传输网络，描述链接到了一个DR

        Link ID：DR的接口IP地址

        Data：自己接口的IP地址

VLink：用来描述虚连接

        Link ID：虚连接邻居的RID

        Data：自己接口的IP地址

OSPF支持四种网络类型：P2P和P2MP都属于点到点类型网络，只需要Router-LSA就足以描述链路状态信息，MA和NBMA属于王波网络类型，Router-LSA只描述了一部分拓扑信息，还需要Network-LSA描述（拓扑+路由）

Network-LSA（2类）：

二类LSA，由DR产生，用来描述广播网络环境下的路由信息和拓扑信息

LS ID：DR的接口IP地址

ADV：产生者的RID



二类：

Type：Network

LS ID:DR接口IP地址

Adv rtr：产生者RID

Net mast：掩码

        Attached Router    //连接的路由器（RID表示）

IR、ABR、ASBR是什么：

IR：区域内部路由器

ABR：区域边界路由器

ASBR：自治系统边界路由器



Network Sunmmary-LSA（3类）：

三类LSA（路由汇总LSA），由ABR产生

OSPF区域间路由信息传递是通过ABR产生的Network Summary LSA（3类LSA）实现的。

LS ID：目的网络号

ADV：产生这条三类LSA的ABR的RID

*一条三类LSA只能描述一条路由，在传递过程中，ADV会随着区域的变化而变化

*路由计算：累计传递过程中的所有接口开销

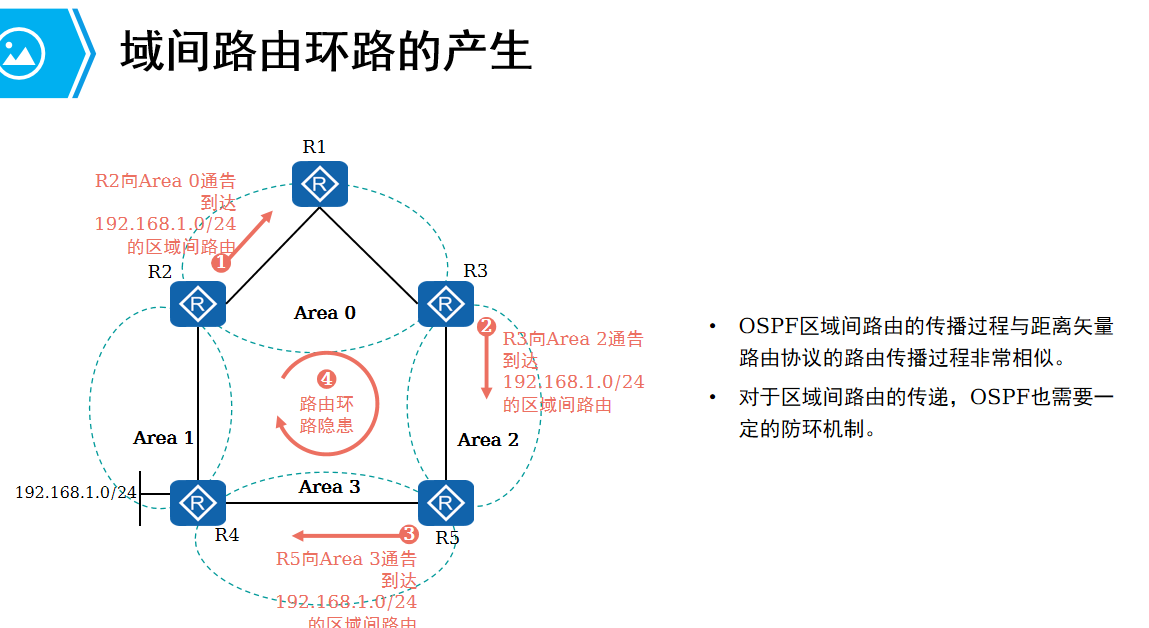

区域间防环：特殊的区域设计，非骨干区域必须和骨干区域相连，三类LSA的传递必须经过骨干区域，收到来自非骨干区域的三类LSA不进行计算，从另一个区域传出的三类LSA不能再传回去。



虚连接：

解决骨干区域不能连续的问题（非骨干区域没有连接到骨干区域）

虚连接配置方法：

进入OSPF区域视图配置：
vlink-peer +对端router id





AS External-LSA（5类）:

五类LSA，由ASBR产生，用来描述外部路由信息

LS ID：外部路由目的网络

ADV：ASBR的RID



ASBR Summary-LSA（4类）：

四类LSA，由ASBR所处区域的ABR产生，用来描述ASBR所在位置

LS ID：ASBR的RID

ADV：ABR和RID

*与ASBR处于同一区域的设备只需要通过五类LSA就可以访问外部络，与ASBR不在一个区域的设备不知道ASBR是谁，所以需要由该区域的ABR产生相应的四类LSA来描述ASBR信息的位置



外部路由类型：（缺省为Type-2，Cost=1）

Type-1：计算AS外部开销+内部开销

Type-2：只计算AS外部开销

*AS外部开销指ASBR到达外部路由的开销，AS内部开销指路由器到达ASBR的开销

OSPF的路由类型及优先级：

区域内路由>区域间路由>一类外部>二类外部

OSPF中有五类LSA一定有四类LSA吗？

不一定，ASBR所在的区域没有四类

OSPF中有四类LSA一定有五类LSA吗？

不一定，华为路由器只要执行了引入动作，没有具体的路由，ASBR也会置位，与ASBR处于同一区域的ABR通过一类LSA的ASBR置位就会向其他区域产生相应的四类LSA

五类LSA：
Type     :     External
    LS id    ：192.168.1.0  //外部路由目的网络
    Adv rtr    ：1.1.1.1
    Net mask ：255.255.255.0
    TOS 0 Metric ：1  //去外部路由类型
    Forwarding Address :  0.0.0.0  //FA为0按照ASBR访问

四类LSA：
Type    ：Sum-Asbr
Ls id        ：1.1.1.1  //ASBR的RID
Adv rtr    ：2.2.2.2  //ABR的RID

特殊区域：

stub区域：不允许四类、五类LSA进入，传递一类、二类、三类以及一条三类缺省LSA（用来访问外部路由）   //stub区域不能引入外部路由

Totally Stub区域：不允许三类明细，四类，五类LSA进入，传递一类，二类以及一条三类缺省LSA（用来访问区域间路由和外部路由）

NSSA区域：不允许四类，五类LSA进入，传递一类，二类，三类，七类LSA和一条七类缺省LSA（用来访问其他区域的外部路由）  //可以引入外部路由

Totally NSSA区域:不允许三类明细，四类，五类LSA进入，允许一类，二类，七类，三类缺省和七类缺省LSA（三类缺省访问区域建路由，七类缺省访问其他区域的外部路由）





NSSA LSA（7类）：

七类LSA，有NSSA区域的ASBR产生，用来描述NSSA区域引入的外部路由

LS ID：NSSA区域外部路由目的网络

ADV：NSSA区域ASBR的RID

NSSA LSA 七类LSA的七转五操作：

*由于七类LSA只能在NSSA区域内传递，其他区域无法访问该区域的外部路由，所以需要NSSA区域的ABR执行七转五的动作，想起他区域产生五类LSA，对于其他区域来说，执行七转五的路由器就是ASBR。

如果存在多个ABR，由RID大的路由器进行七转五操作

*七类LSA的FA地址不一定为0，会填入ASBR的地址（如果存在环回口地址，就填入最后宣告到OSPF的环回口地址，如果没有环回口，就填入最后宣告到OSPF的物理接口地址），FA地址时为了防止次优路径。

七类LSA:
    Tyep    : NSSA
    LS id    : 外部路由目的网络
    Adv rtr    ：ASBR的RID
    Net mask    ：掩码
    TOS 0 Metric ：外部路由开销
    E Type    ：外部路由类型
    Forwarding Address：转发地址

OSPF在ABR执行路由汇总：

步骤：

配置实验环境：

进入ospf视图，进入区域
进入接口，配ip，划分ospf区域

配置环回接口
进入一个环回接口，配置多个IP地址，第一个IP地址之后的IP地址后加s

配置路由汇总：

进入路由汇总的区域加上汇总命令：（谁产生的三类，就由谁来汇总）
abr-summary 1.1.1.0  255.255.255.248

在ASBR执行路由汇总：

配置命令：

进入进程加上汇总命令（谁引入的外部路由，就由谁进行汇总）
abr-summary 1.1.1.0  255.255.255.248

区域间路由汇总：

针对于区域间传递的路由信息进行汇总，可以减少三类LSA的泛洪数量，由于三类LSA是由ABR产生，所以在ABR上面进行配置
外部路由汇总：针对于引入的外部路由进行汇总，可以减少五类/七类LSA的泛洪数量，五类/七类由ASBR产生，在ASBR上面进行汇总

静默接口：

路由器连接终端的接口也开启了OSPF，会一直发送OSPF的报文，终端并不会处理OSPF协议报文，还会造成资源损耗，开启静默接口后，不会从该接口发送/接收任何的OSPF报文，但是接口的直连网段依旧可以发布给邻居

静默接口配置方法：

进入路由器OSPF的area区域视图：
OSPF 1
area0
Silent-Interface g0/0/1   //将0/0/1接口配置为静默接口

 查看命令：

display ospf interface g0/0/1



接口认证：

针对接口下所连接的路由器进行认证，认证通过才能建立OSPF邻居关系
区域认证：针对区域下所有的路由器进行认证
*开启认证时，认证模式以及密码等参数需一致才能认证通过

OSPF区域认证方式：

一个OSPF区域中所有的路由器在该区域下的认证模式和口令必须一致

区域认证配置方式：

进入需要认证的区域：
ospf 1
area 0
authentication-mode simple cipher Huawei

OSPF接口认证模式：

相邻路由器直连接口下的认证模式和口令必须一致
接口认证配置方式：


进入需要认证的接口：
int g 0/0/1
ospf authentication-mode md5 1 cipher Huawei
