数字IC手撕代码-XX公司笔试真题（数据流pipeline加和）

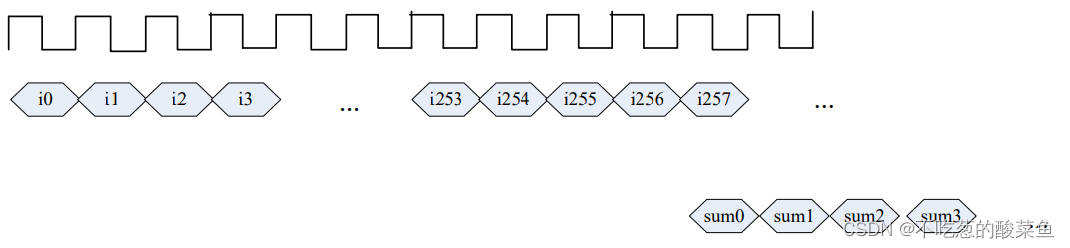

输入为 i0,i1,i2,…,i253,i254,….占 1 个时钟周期, 输出 sum0 为 i0 +i2+….+i254 的加和值(隔点相加), sum1 为 i1+i3+….+i255，sum2 为 i2+i4+….+i256，如此下去，每个输出占一个时钟周期 Sum0 和 i0 的相对延时关系任意即可。假设输入 i0,i1,i254,…为 8 比特值, 输出 sum 请选择认为不会损失精度且合适的位宽，并用你认为的最省资源的方式用 verilog 语言实现上述要求。

解题思路

这道题求和其实比较简单，但是关键在于使用最省资源的方式来实现要求。所有的input都是8bit的，sum0加sum1是从i0加和到i255，256个8bit数相加。所以256个8bit数加和需要用16bit的数来表示，因此设置sum为15bit即可。并且还存在规律：

sum2=sum0-i0+i256，sum3=sum1-i1+i257

可以用一个深度为257*8bit位宽的空间datain_store来存储i0-i256，然后再每进一个值，datain_store就移位8bit把新进来的数存起来。再用两个sum，一个sum输出奇数128项求和，一个sum输出偶数128项求和即可。

代码


module pip_sum(
    input           clk         ,
    input           rstn        ,
    input  [7:0]    datain      ,
    input           datain_ena  ,

    output [14:0]   sum         ,
    output          dataout_ena
);

reg [8*257-1:0] datain_store;  //DEPTH = 2056

reg [7:0] count;
reg [14:0] sum_odd,sum_even;

reg datain_ena_onebeat;

reg flag;

always @(posedge clk)begin
    if(datain_ena)begin
        datain_store <= {datain_store[8*256-1:0],datain}; //left shift 8bit, store datain in low 8bit
    end
end

always @(posedge clk)begin
    if(!rstn)begin
        count <= 8'd0;
    end
    else if(datain_ena_onebeat == 1'b1 && count < 8'd255)begin
        count <= count + 1'b1;
    end
    else if(datain_ena_onebeat == 1'b1 && count == 8'd255)begin
        count <= 8'd0;
    end
end
always @(posedge clk)begin
    if(!rstn)
        flag <= 1'b0;
    else if(count == 8'd255)
        flag <= 1'b1;  //
end
wire [7:0] look;
assign look = datain_store[7:0];
always @(posedge clk)begin
    if(!rstn)begin
        sum_odd  <= 15'd0;
        sum_even <= 15'd0;
    end
    else begin
        datain_ena_onebeat <= datain_ena;
        if(datain_ena_onebeat)
            case(count[0])
                0:begin
                    if(flag==0)
                        sum_even <= sum_even + datain_store[7:0];
                    else
                        sum_even <= sum_even - datain_store[8*257-1:8*256] + datain_store[7:0];
                end
                1:begin
                    if(flag==0)
                        sum_odd  <= sum_odd  + datain_store[7:0];
                    else
                        sum_odd  <= sum_odd - datain_store[8*257-1:8*256] + datain_store[7:0];
                end
            endcase
    end
end

reg [14:0] sum_odd_onebeat,sum_even_onebeat;
always @(posedge clk)begin
    sum_odd_onebeat  <= sum_odd;
    sum_even_onebeat <= sum_even;
end

assign sum = (count[0]) ? sum_odd_onebeat: sum_even_onebeat;
assign dataout_ena = flag;

endmodule

testbench


module pip_sum_tb();

reg clk,rstn;
reg [15:0] count;
reg [7:0] datain;
reg datain_ena;

wire [14:0] sum;
wire dataout_ena;

always #5 clk <= ~clk;
initial begin
    clk <= 1'b0;
    rstn <= 1'b0;
    #16
    rstn <= 1'b1;
    #20
    datain_ena <= 1'b1;

    #10000
    $finish();
end

initial begin
    datain <= 8'd0;
    count <= 1'b0;
    forever begin
        @(posedge clk)begin
            if(datain_ena == 1)begin
                if(count < 255)begin
                    datain <= 1'b0;
                end
                else
                    datain <= datain + 1'b1;
                    count <= count + 1'b1;
            end
        end
    end
end
//dump fsdb
initial begin
    $fsdbDumpfile("pip_sum.fsdb");
    $fsdbDumpvars(0);
end
pip_sum u_pip_sum(
    .clk            (clk)       ,
    .rstn           (rstn)      ,
    .datain         (datain)    ,
    .datain_ena     (datain_ena),
    .sum            (sum)       ,
    .dataout_ena    (dataout_ena)
);
endmodule

输出波形

为了方便看结果的正确性，让datain的前256个周期都为0，这样输出的sum0和sum1都为0，然后再让datain为正整数序列递增。从输出结果可以看到，和我们预期一致，sum0=sum1=0，sum2=sum0-i0+i256=0-0+1=1；sum3=sum1-i1+i257=0-0+2=2，以此类推。

更多手撕代码题可以前往数字IC手撕代码--题库
