Linux应用层例程4 串口应用编程

ISIG 若收到信号字符（INTR、QUIT 等），则会产生相应的信号
ICANON 启用规范模式
ECHO 启用输入字符的本地回显功能。当我们在终端输入字符的时候，字符
会显示出来，这就是回显功能
ECHOE 若设置 ICANON，则允许退格操作
ECHOK 若设置 ICANON，则 KILL 字符会删除当前行
ECHONL 若设置 ICANON，则允许回显换行符
ECHOCTL 若设置 ECHO，则控制字符（制表符、换行符等）会显示成“^X”
，
其中 X 的 ASCII 码等于给相应控制字符的 ASCII 码加上 0x40。例如，
退格字符（0x08）会显示为“^H”（'H'的 ASCII 码为 0x48）

ECHOPRT 若设置 ICANON 和 IECHO，则删除字符（退格符等）和被删除的字
符都会被显示

ECHOKE 若设置 ICANON，则允许回显在 ECHOE 和 ECHOPRT 中设定的 KILL
字符

NOFLSH 在通常情况下，当接收到 INTR、QUIT 和 SUSP 控制字符时，会清空
输入和输出队列。如果设置该标志，则所有的队列不会被清空

TOSTOP 若一个后台进程试图向它的控制终端进行写操作，则系统向该后台进
程的进程组发送 SIGTTOU 信号。该信号通常终止进程的执行

IEXTEN 启用输入处理功能

⚫ VEOF：文件结尾符 EOF，对应键为 Ctrl+D；该字符使终端驱动程序将输入行中的全部字符传递给
正在读取输入的应用程序。如果文件结尾符是该行的第一个字符，则用户程序中的 read 返回 0，表
示文件结束。
⚫ VEOL：附加行结尾符 EOL，对应键为 Carriage return（CR）；作用类似于行结束符。
⚫ VEOL2：第二行结尾符 EOL2，对应键为 Line feed（LF）；
⚫ VERASE：删除操作符 ERASE，对应键为 Backspace（BS）；该字符使终端驱动程序删除输入行中
的最后一个字符；
⚫ VINTR：中断控制字符 INTR，对应键为 Ctrl+C；该字符使终端驱动程序向与终端相连的进程发送
SIGINT 信号；
⚫ VKILL：删除行符 KILL，对应键为 Ctrl+U，该字符使终端驱动程序删除整个输入行；
⚫ VMIN：在非规范模式下，指定最少读取的字符数 MIN；
⚫ VQUIT：退出操作符 QUIT，对应键为 Ctrl+Z；该字符使终端驱动程序向与终端相连的进程发送
SIGQUIT 信号。
⚫ VSTART：开始字符 START，对应键为 Ctrl+Q；重新启动被 STOP 暂停的输出。
⚫ VSTOP：停止字符 STOP，对应键为 Ctrl+S；字符作用“截流”，即阻止向终端的进一步输出。用
于支持 XON/XOFF 流控。
⚫ VSUSP：挂起字符 SUSP，对应键为 Ctrl+Z；该字符使终端驱动程序向与终端相连的进程发送
SIGSUSP 信号，用于挂起当前应用程序。
⚫ VTIME：非规范模式下，指定读取的每个字符之间的超时时间（以分秒为单位）TIME。

struct termios old_cfg;
if (0 > tcgetattr(fd, &old_cfg)) {
/* 出错处理 */
do_something();
}

// 奇校验使能

new_cfg.c_cflag |= (PARODD | PARENB);

new_cfg.c_iflag |= INPCK;

// 偶校验使能

new_cfg.c_cflag |= PARENB;

new_cfg.c_cflag &= ~PARODD; /* 清除 PARODD 标志，配置为偶校验 */

new_cfg.c_iflag |= INPCK;

// 无校验

new_cfg.c_cflag &= ~PARENB;

new_cfg.c_iflag &= ~INPCK;

#define _GNU_SOURCE //在源文件开头定义_GNU_SOURCE 宏
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

typedef struct uart_hardware_cfg {
 unsigned int baudrate; /* 波特率 */
 unsigned char dbit; /* 数据位 */
 char parity; /* 奇偶校验 */
 unsigned char sbit; /* 停止位 */
} uart_cfg_t;

static struct termios old_cfg; //用于保存终端的配置参数
static int fd; //串口终端对应的文件描述符

/**
** 串口初始化操作
** 参数 device 表示串口终端的设备节点
**/
static int uart_init(const char *device)
{
 /* 打开串口终端 */
 fd = open(device, O_RDWR | O_NOCTTY);
 if (0 > fd) {
 fprintf(stderr, "open error: %s: %s\n", device, strerror(errno));
 return -1;
 }
 /* 获取串口当前的配置参数 备份数据*/
 if (0 > tcgetattr(fd, &old_cfg)) {
 fprintf(stderr, "tcgetattr error: %s\n", strerror(errno));
 close(fd);
 return -1;
 }
 return 0;
}
//
/**
** 串口配置
** 参数 cfg 指向一个 uart_cfg_t 结构体对象
**/
static int uart_cfg(const uart_cfg_t *cfg)
{
 struct termios new_cfg = {0}; //将 new_cfg 对象清零
 speed_t speed;

 /* 设置为原始模式 */
 cfmakeraw(&new_cfg);

 /* 使能接收 */
 new_cfg.c_cflag |= CREAD;

 /* 设置波特率 */
 switch (cfg->baudrate) {
 case 1200: speed = B1200;
 break;
 case 1800: speed = B1800;
 break;
 case 2400: speed = B2400;
 break;
 case 4800: speed = B4800;
 break;
 case 9600: speed = B9600;
 break;
 case 19200: speed = B19200;
 break;
 case 38400: speed = B38400;
 break;
 case 57600: speed = B57600;
 break;
 case 115200: speed = B115200;
 break;
 case 230400: speed = B230400;
 break;
 case 460800: speed = B460800;
 break;
 case 500000: speed = B500000;
 break;
 default: //默认配置为 115200
 speed = B115200;
 printf("default baud rate: 115200\n");
 break;
 }

 if (0 > cfsetspeed(&new_cfg, speed)) {
 fprintf(stderr, "cfsetspeed error: %s\n", strerror(errno));
 return -1;
 }

 /* 设置数据位大小 */
 new_cfg.c_cflag &= ~CSIZE; //将数据位相关的比特位清零
 switch (cfg->dbit) {
 case 5:
 new_cfg.c_cflag |= CS5;
 break;
 case 6:
 new_cfg.c_cflag |= CS6;
 break;
 case 7:
 new_cfg.c_cflag |= CS7;
 break;
 case 8:
 new_cfg.c_cflag |= CS8;
 break;
 default: //默认数据位大小为 8
 new_cfg.c_cflag |= CS8;
 printf("default data bit size: 8\n");
 break;
 }

 /* 设置奇偶校验 */
 switch (cfg->parity) {
 case 'N': //无校验
 new_cfg.c_cflag &= ~PARENB;
 new_cfg.c_iflag &= ~INPCK;
 break;
 case 'O': //奇校验
 new_cfg.c_cflag |= (PARODD | PARENB);
 new_cfg.c_iflag |= INPCK;
 break;
 case 'E': //偶校验
 new_cfg.c_cflag |= PARENB;
 new_cfg.c_cflag &= ~PARODD; /* 清除 PARODD 标志，配置为偶校验 */
 new_cfg.c_iflag |= INPCK;
 break;
 default: //默认配置为无校验
 new_cfg.c_cflag &= ~PARENB;
 new_cfg.c_iflag &= ~INPCK;
 printf("default parity: N\n");
 break;
 }

 /* 设置停止位 */
 switch (cfg->sbit) {
 case 1: //1 个停止位
 new_cfg.c_cflag &= ~CSTOPB;
 break;
 case 2: //2 个停止位
 new_cfg.c_cflag |= CSTOPB;
 break;
 default: //默认配置为 1 个停止位
 new_cfg.c_cflag &= ~CSTOPB;
 printf("default stop bit size: 1\n");
 break;
 }

 /* 将 MIN 和 TIME 设置为 0 */
 new_cfg.c_cc[VTIME] = 0;
 new_cfg.c_cc[VMIN] = 0;

 /* 清空缓冲区 */
 if (0 > tcflush(fd, TCIOFLUSH)) {
 fprintf(stderr, "tcflush error: %s\n", strerror(errno));
 return -1;
 }

 /* 写入配置、使配置生效 */
 if (0 > tcsetattr(fd, TCSANOW, &new_cfg)) {
 fprintf(stderr, "tcsetattr error: %s\n", strerror(errno));
 return -1;
 }

 /* 配置 OK 退出 */
 return 0;
}

/***
--dev=/dev/ttymxc2
--brate=115200
--dbit=8
--parity=N
--sbit=1
--type=read
***/
/**
** 终端打印帮助信息
**/
static void show_help(const char *app)
{
 printf("Usage: %s [选项]\n"
     "\n 必选选项:\n"
     " --dev=DEVICE 指定串口终端设备名称, 譬如--dev=/dev/ttymxc2\n"
     " --type=TYPE 指定操作类型, 读串口还是写串口, 譬如--type=read(read 表示读、write 表示写、其它值无效)\n"
     "\n 可选选项:\n"
     " --brate=SPEED 指定串口波特率, 譬如--brate=115200\n"
     " --dbit=SIZE 指定串口数据位个数, 譬如--dbit=8(可取值为: 5/6/7/8)\n"
     " --parity=PARITY 指定串口奇偶校验方式, 譬如--parity=N(N 表示无校验、O 表示奇校验、E 表示偶校验)\n"
     " --sbit=SIZE 指定串口停止位个数, 譬如--sbit=1(可取值为: 1/2)\n"
     " --help 查看本程序使用帮助信息\n\n", app);
}

/**
** 信号处理函数，当串口有数据可读时，会跳转到该函数执行
**/
static void io_handler(int sig, siginfo_t *info, void *context)
{
 unsigned char buf[10] = {0};
 int ret;
 int n;
 if(SIGRTMIN != sig)
 return;
 /* 判断串口是否有数据可读 */
 if (POLL_IN == info->si_code) {
 ret = read(fd, buf, 8); //一次最多读 8 个字节数据
 printf("[ ");
 for (n = 0; n < ret; n++)
 printf("0x%hhx ", buf[n]);
 printf("]\n");
 }
}

/**
** 异步 I/O 初始化函数
**/
static void async_io_init(void)
{

 struct sigaction sigatn;
 int flag;
 /* 使能异步 I/O */
 flag = fcntl(fd, F_GETFL); //使能串口的异步 I/O 功能
 flag |= O_ASYNC;
 fcntl(fd, F_SETFL, flag);
 /* 设置异步 I/O 的所有者 */
 fcntl(fd, F_SETOWN, getpid());
 /* 指定实时信号 SIGRTMIN 作为异步 I/O 通知信号 */
 fcntl(fd, F_SETSIG, SIGRTMIN);
 /* 为实时信号 SIGRTMIN 注册信号处理函数 */
 sigatn.sa_sigaction = io_handler; //当串口有数据可读时，会跳转到 io_handler 函数
 sigatn.sa_flags = SA_SIGINFO;
 sigemptyset(&sigatn.sa_mask);
 sigaction(SIGRTMIN, &sigatn, NULL);
}
//
//主函数
int main(int argc, char *argv[])
{
 uart_cfg_t cfg = {0};
 char *device = NULL;
 int rw_flag = -1;
 unsigned char w_buf[10] = {0x11, 0x22, 0x33, 0x44,0x55, 0x66, 0x77, 0x88};
//通过串口发送出去的数据
 int n;
 /* 解析出参数 */
 for (n = 1; n < argc; n++) {
 if (!strncmp("--dev=", argv[n], 6))
 device = &argv[n][6];
 else if (!strncmp("--brate=", argv[n], 8))
 cfg.baudrate = atoi(&argv[n][8]);
 else if (!strncmp("--dbit=", argv[n], 7))
 cfg.dbit = atoi(&argv[n][7]);
 else if (!strncmp("--parity=", argv[n], 9))
 cfg.parity = argv[n][9];
 else if (!strncmp("--sbit=", argv[n], 7))
 cfg.sbit = atoi(&argv[n][7]);
 else if (!strncmp("--type=", argv[n], 7)) {
 if (!strcmp("read", &argv[n][7]))
 rw_flag = 0; //读
 else if (!strcmp("write", &argv[n][7]))
 rw_flag = 1; //写
 }
 else if (!strcmp("--help", argv[n])) {
 show_help(argv[0]); //打印帮助信息
 exit(EXIT_SUCCESS);
 }
 }
 if (NULL == device || -1 == rw_flag) {
 fprintf(stderr, "Error: the device and read|write type must be set!\n");
 show_help(argv[0]);
 exit(EXIT_FAILURE);
 }

 /* 串口初始化 */
 if (uart_init(device))
 exit(EXIT_FAILURE);

 /* 串口配置 */
 if (uart_cfg(&cfg)) {
 tcsetattr(fd, TCSANOW, &old_cfg); //恢复到之前的配置
 close(fd);
 exit(EXIT_FAILURE);
 }

 /* 读|写串口 */
 switch (rw_flag) {
 case 0: //读串口数据
 async_io_init(); //我们使用异步 I/O 方式读取串口的数据，调用该函数去初始化串口的异步 I/O
 for ( ; ; )
 sleep(1); //进入休眠、等待有数据可读，有数据可读之后就会跳转到 io_handler()函数
 break;
 case 1: //向串口写入数据
 for ( ; ; ) { //循环向串口写入数据
 write(fd, w_buf, 8); //一次向串口写入 8 个字节
 sleep(1); //间隔 1 秒钟
 }
 break;
 }

 /* 退出 */
 tcsetattr(fd, TCSANOW, &old_cfg); //恢复到之前的配置，这跟单片机不同
 close(fd);
 exit(EXIT_SUCCESS);
}

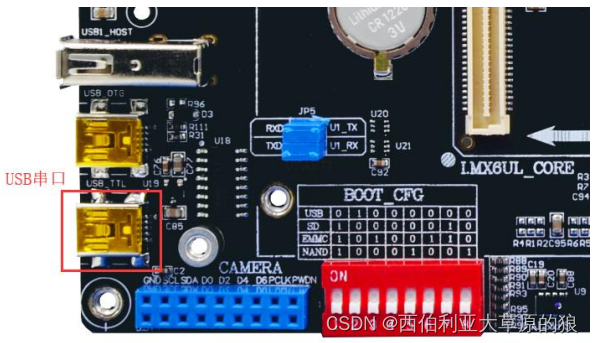

在开发板上进行测试

执行测试程序后，测试程序会每隔 1 秒中将 8 个字节数据[0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88] 写入到 RS232 串口，此时 PC 端串口调试助手便会接收到这些数据，如下所示：
