springcloud日志链路追踪，Zipkin，Spring Cloud Sleuth

前言

分布式系统中，系统往往被拆分成许多模块单独部署，为了响应一个客户端请求，服务端可能需要调用多个上游服务。此种多服务调用模式会增加故障排查的难度，针对这种问题可以通过分布式链路追踪技术来解决。

举例

样例介绍

设想一个最简单的分布式微服务调用，consumer服务通过feign调用provider服务的接口来响应客户端请求(架构图如下)，日志采用logback。

链路追踪实现

• 利用slf4j的MDC为应用每一个请求写入唯一流水号，如果当前请求头已包含流水号则使用该流水号(基于threadLocal)，以便上游provider的流水号与consumer相同。

/**
 * @description http请求拦截
 */
public class RequestInterceptor implements HandlerInterceptor {

    @Override
    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
        String traceId = request.getHeader(CfgConst.TRACE_KEY);
        if (traceId == null){
            traceId = UUID.randomUUID().toString().replace("-", "");
        }
        MDC.put(CfgConst.TRACE_KEY, traceId);
        return true;
    }

    @Override
    public void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler, Exception ex) throws Exception {
        MDC.remove(CfgConst.TRACE_KEY);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

• 为feign的所有request的请求头添加流水号，以便consumer将流水号发送到provider。

/**
 * @description feign拦截器，设置traceId
 */
@Component
public class FeignInterceptor implements RequestInterceptor {

    @Override
    public void apply(RequestTemplate requestTemplate) {
        String key = CfgConst.TRACE_KEY;
        String traceId = MDC.get(key);
        if ( !StringUtils.isEmpty(traceId) ){
            requestTemplate.header(CfgConst.TRACE_KEY, traceId);
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

• 在logback配置文件配置流水号输出

    <springProfile name="dev">
        <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
            <encoder>
                <pattern>%d{HH:mm:ss} [%thread] %-5level |%X{traceId}| %logger{36} - %msg%npattern>
            encoder>
        appender>

        <root level="DEBUG">
            <appender-ref ref="CONSOLE"/>
        root>
    springProfile>
1
2
3
4
5
6
7
8
9
10
11
12

• consumer将流水号统一返回给客户端

/**
 * @description 统一封装返回格式，带上统一日志追踪
 */
@RestControllerAdvice
@Slf4j
public class ResultAdvice implements ResponseBodyAdvice {
    @Resource
    private ObjectMapper objectMapper;

    @Override
    public boolean supports(MethodParameter returnType, Class converterType) {
        return true;
    }

    @Override
    public Object beforeBodyWrite(Object body, MethodParameter returnType, MediaType selectedContentType, Class selectedConverterType, ServerHttpRequest request, ServerHttpResponse response) {
        JsonResult jsonResult = JsonResult.success(body);
        String traceId = MDC.get(CfgConst.TRACE_KEY);
        jsonResult.setTraceId(traceId);

        if (body instanceof String){
            try {
                return objectMapper.writeValueAsString(jsonResult);
            } catch (JsonProcessingException e) {
                log.error("system error", e);
                return e.getMessage();
            }
        }
        return jsonResult;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

链路追踪效果

• 浏览器访问consumer接口得到流水号

• 通过浏览器获取的流水号去consumer查询

• 通过浏览器获取的流水号去上游服务provider查询


Sleuth & Zinkin

介绍

• Spring Cloud Sleuth为Spring Cloud提供了分布式追踪解决方案
• Spring Cloud Sleuth 提供了以下功能：
  • 链路追踪：通过 Sleuth 可以很清楚地看出一个请求都经过了那些服务，可以很方便地理清服务间的调用关系
  • 性能分析：通过 Sleuth与Zinkin可以很方便地看出每个请求的耗时，分析哪些服务调用比较耗时
  • 数据分析，优化链路：对于频繁调用一个服务，或并行调用等，可以针对业务做一些优化
  • 可视化错误：对于程序未捕获的异常，可以搭配Zipkin 查看
• Sleuth术语介绍
  • span：基本工作单位，一次单独的调用链可以称为一个span，例如后台接口向上游微服务发起一次socket数据请求到接收到响应数据就是一个span
  • trace：一系列 span 组成的树状结构，一个 trace 是一次完整的链路，内部包含多个span，例如客户端发起一个请求到收到响应数据。trace 和 span 存在一对多的关系，span 与 span 之间存在父子关系
• Sleuth官方文档：https://cloud.spring.io/spring-cloud-static/spring-cloud-sleuth/2.1.3.RELEASE/single/spring-cloud-sleuth.html#_json_logback_with_logstash
• Zinkin可以用来收集各个服务上请求链路的追踪数据，并通过它提供的 REST API 接口来辅助我们查询追踪数据以实现对分布式系统的监控

使用

• 以上面搭建的工程为例，为consumer与provider引入maven依赖

<dependency>
    <groupId>org.springframework.cloudgroupId>
    <artifactId>spring-cloud-starter-sleuthartifactId>
    <version>2.1.3.RELEASEversion>
dependency>

<dependency>
    <groupId>org.springframework.cloudgroupId>
    <artifactId>spring-cloud-starter-zipkinartifactId>
    <version>2.1.3.RELEASEversion>
dependency>
1
2
3
4
5
6
7
8
9
10
11
12

• 下载zipkin
  https://zipkin.io/pages/quickstart.html
• 启动zipkin服务

java -jar zipkin-server-xxx-exec.jar
1

• consumer与provider应用增加配置

spring:
  zipkin:
    base-url: http://localhost:9411
    sender:
      #web/kafka/RabbitMQ
      type: web
  sleuth:
    sampler:
      #所有请求都采集
      probability: 1.0
    web:
      enabled: true
1
2
3
4
5
6
7
8
9
10
11
12

• logback配置日志输出

<include resource="org/springframework/boot/logging/logback/defaults.xml"/>
    ​
    <springProperty scope="context" name="springAppName" source="spring.application.name"/>

    <property name="LOG_FILE" value="${BUILD_FOLDER:-build}/${springAppName}"/>​


    <property name="CONSOLE_LOG_PATTERN"
              value="%clr(%d{yyyy-MM-dd HH:mm:ss.SSS}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}"/>


    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter">

            <level>DEBUGlevel>
        filter>
        <encoder>
            <pattern>${CONSOLE_LOG_PATTERN}pattern>
            <charset>utf8charset>
        encoder>
    appender>
    <root level="DEBUG">
        <appender-ref ref="console"/>
    root>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

• 效果

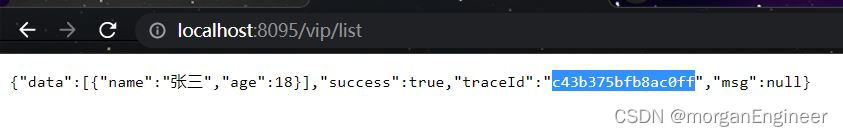

  • 浏览器访问consumer接口得到流水号

  • 通过浏览器获取的流水号去consumer查询

  • 通过浏览器获取的流水号去上游服务provider查询

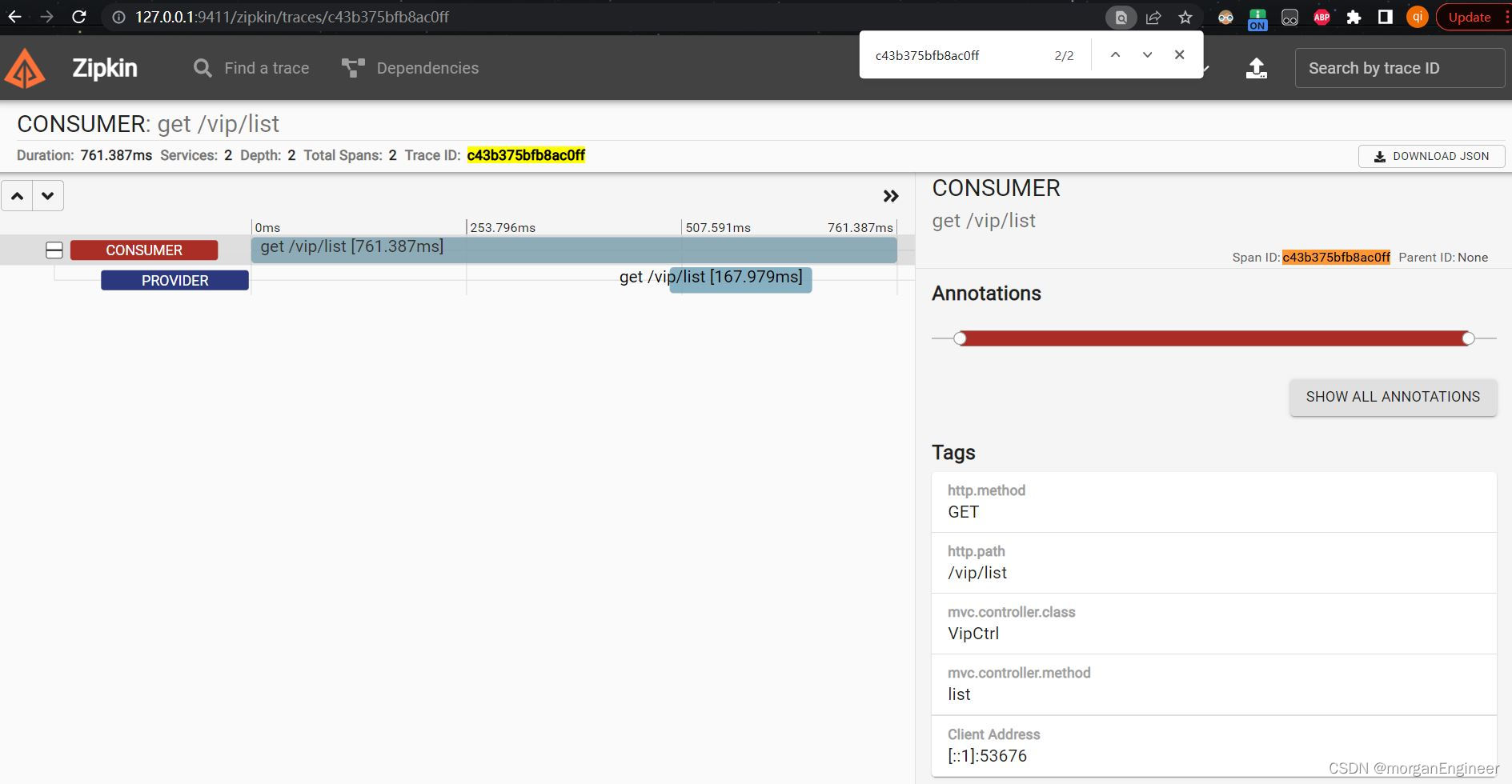

• 转到Zinkin 后台查看请求链路的追踪数据

• Zipkin默认将追踪数据保存在内存，也支持将追踪数据持久化到 MySQL或 Elasticsearch 中。
