Cortex-M系列处理器偶发死机定位方法

1.简介

处理器偶发死机时有发生，让人头疼，不知道如何下手，因为没有打印，不知道如何定位。

现在介绍一种方法,不管使用什么开发环境keil,iar,gcc等，不管使用什么系列的处理器M1,M4,M7等，原理上都是一样的。

现在用STM32F407处理器,keil开发环境为例介绍。

主要方法是：使用Jlink命令行工具对发生死机的设备读取寄存器和内存，根据反汇编定位问题。

2.准备知识

根据教程操作可以不熟悉上述资料,需要进一步理解，必须熟悉上述资料。

以下是总结的需要用到的知识，每个处理器不同。

2.1.Cortex-M4 处理器

处理器只有两个模式：Thread mode，Handler mode；

Thread mode平时程序运行；

Handler mode异常处理；

处理器有两个级别：Unprivileged，Privileged;

Unprivileged 保护资源不被访问；

Privileged 访问所有资源；

处理器有两个stack:Main stack,process stack

处理器运行在Handler mode强制Privileged级别, 使用Main stack；

处理器运行在Thread mode可选Unprivileged或Privileged级别,使用Main stack或process stack栈.

基于RTOS的软件实现Thread mode一般配置成: Unprivileged级别,使用process stack;使用系统调用访问硬件资源.

基于裸机的软件实现Thread mode一般配置成: Privileged级别,使用process stack;应用可以直接访问所有资源.

2.2.中断

stacking

stack frame

中断是先减，再存

2.2.1 EXC_RETURN

根据LR的值可以判断发生死机时,软件在执行的状态：

1. LR为FLASH范围内的地址时，说明程序发生了死循环
2. LR不为FLASHI范围内的地址时，只能为EXC_RETURN，根据EXC_RETURN可以判断进入interrupt或fault前处理器是什么模式，使用什么stack。

关于浮点单元lazy工作原理参考文章 Cortex-M FPU的Lazy Stacking机制，以前学习linux源码时,对浮点数lazy机制似是而非，现在终于明白了.

2.2.2. Fault

2.3.JLink调试器命令行方式使用

2.3.1.搭建环境

设置环境变量PATH

C:\Program Files (x86)\SEGGER\JLink_V642
1

在命令行中运行

jlink
1

可以看到JLink正常功能

SEGGER J-Link Commander V6.42 (Compiled Jan 30 2019 17:51:00)
DLL version V6.42, compiled Jan 30 2019 17:50:21

Connecting to J-Link via USB...O.K.
Firmware: J-Link V11 compiled Apr 27 2041 16:36:21
Hardware version: V11.00
S/N: 941000024
License(s): GDB, JFlash, FlashDL, RDI, FlashBP
VTref=3.348V


Type "connect" to establish a target connection, '?' for help
1
2
3
4
5
6
7
8
9
10
11
12

退出

exit #关闭电路板连接
#或
q #关闭JLink连接
#或
qc #退出jlink工具
1
2
3
4
5

2.3.1.常用命令整理

2.3.2.使用KLink命令行连接电路板

#切换工作目录
cd E:\test\jlink_workspace
#使用jlink连接电路板
jlink -device STM32F407VG -if SWD -speed 50000
#-device STM32F407VG 选择处理器
#-if SWD 选择调试接口
#-speed 50000 设置调试速度[kHz]单位
1
2
3
4
5
6
7

2.3.3.寄存器解读

使用JLink读取到的寄存器如下：

PC = 0803C38E, CycleCnt = 484513CD
R0 = 00000000, R1 = 2000A634, R2 = 00000000, R3 = 00000002
R4 = 2000A5A0, R5 = 2000A634, R6 = 08010000, R7 = AA55AA55
R8 = 00000008, R9 = FFFFFFFF, R10= 080068B0, R11= 00000000
R12= 001DD9AD
SP(R13)= 2001C3D8, MSP= 2001C3D8, PSP= 00000000, R14(LR) = 0803C385
XPSR = 01000000: APSR = nzcvq, EPSR = 01000000, IPSR = AB805800000000 (?2~?
CFBP = 04000000, CONTROL = 04, FAULTMASK = 00, BASEPRI = 00, PRIMASK = 00

FPS0 = 00000000, FPS1 = 40E00000, FPS2 = 40000000, FPS3 = 00000000
FPS4 = 00000000, FPS5 = 00000000, FPS6 = 00000000, FPS7 = 00000000
FPS8 = 00000000, FPS9 = 00000000, FPS10= 00000000, FPS11= 00000000
FPS12= 00000000, FPS13= 00000000, FPS14= 00000000, FPS15= 00000000
FPS16= 00000000, FPS17= 00000000, FPS18= 00000000, FPS19= 00000000
FPS20= 00000000, FPS21= 00000000, FPS22= 00000000, FPS23= 00000000
FPS24= 00000000, FPS25= 00000000, FPS26= 00000000, FPS27= 00000000
FPS28= 00000000, FPS29= 00000000, FPS30= 00000000, FPS31= 00000000
FPSCR= 83000010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

3.解决问题

准备工作完成后,就开始解决问题吧.

3.1.准备工程

为了简便直接使用正点原子的库函数版本的跑马灯例子.

需要修改的工作如下：

//1.根据实际电路板设置PLL时钟为正确，system_stm32f4xx.c中修改
#define PLL_M      25
1
2

#2.设置生成bin文件
#Options Target for "LED" => User => After Build/Rebuild
#Run1 选择,设置内容为:
C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe  --bin -o  ..\OBJ\LED.bin ..\OBJ\LED.axf
1
2
3
4

3.2.模拟死循环并解决

在实际解决问题之前模拟各种死机情况,使用命令行解决。

int main(void)
{

	delay_init(168);		  //初始化延时函数
	LED_Init();		        //初始化LED端口

  /**下面是通过直接操作库函数的方式实现IO控制**/

	while(1)
	{
	GPIO_ResetBits(GPIOF,GPIO_Pin_9);  //LED0对应引脚GPIOF.9拉低，亮  等同LED0=0;
	GPIO_SetBits(GPIOF,GPIO_Pin_10);   //LED1对应引脚GPIOF.10拉高，灭 等同LED1=1;
	delay_ms(500);  		   //延时300ms
	GPIO_SetBits(GPIOF,GPIO_Pin_9);	   //LED0对应引脚GPIOF.0拉高，灭  等同LED0=1;
	GPIO_ResetBits(GPIOF,GPIO_Pin_10); //LED1对应引脚GPIOF.10拉低，亮 等同LED1=0;
	delay_ms(500);                     //延时300ms
		while(1)
		{
			; //模拟死循环
		}
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

3.2.1.编译、下载、运行

3.2.2.JLink连接电路板

#切换工作目录
cd E:\test\jlink_workspace
#使用jlink连接电路板
jlink -device STM32F407VG -if SWD -speed 50000
#-device STM32F407VG 选择处理器
#-if SWD 选择调试接口
#-speed 50000 设置调试速度[kHz]单位
1
2
3
4
5
6
7

#根据提示输入 "connect"建立连接
connect
1
2

3.2.3.获取寄存器信息

在命令行中输入"h"命令会显示当前寄存器信息

h
1

根据PC,R14(LR)可以看出程序运行在FLASH中代码，没有死机。
为了不破坏环境，使用另一台设备，进入在线调试模式。

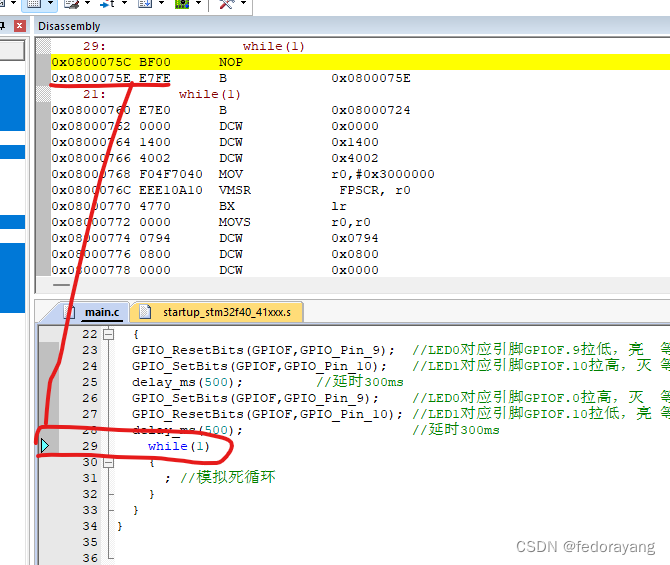

打开disassambly window

在disassambly window中右键打开"Show disassambly at address …",

分别输入PC寄存器地址和R14(LR)寄存器地址。

0x800075E,0x80006CB

可以定位到死循环位置

#在真实世界中死循环可能运行一大段程序，多次运行停止可以定位到程序大概位置。
h #停止打印所有寄存器
g #全速运行
h #停止打印所有寄存器
1
2
3
4

3.3.模拟异常情况并解决

如下模拟访问非法地址。

int32_t g_u32Test[10];

int main(void)
{
	int32_t i;

	delay_init(168);		  //初始化延时函数
	LED_Init();		        //初始化LED端口

  /**下面是通过直接操作库函数的方式实现IO控制**/

	while(1)
	{
		for(i=0;i<100000000;i++)
		{
			g_u32Test[i]=i; //访问非法地址
		}
	GPIO_ResetBits(GPIOF,GPIO_Pin_9);  //LED0对应引脚GPIOF.9拉低，亮  等同LED0=0;
	GPIO_SetBits(GPIOF,GPIO_Pin_10);   //LED1对应引脚GPIOF.10拉高，灭 等同LED1=1;
	delay_ms(500);  		   //延时300ms
	GPIO_SetBits(GPIOF,GPIO_Pin_9);	   //LED0对应引脚GPIOF.0拉高，灭  等同LED0=1;
	GPIO_ResetBits(GPIOF,GPIO_Pin_10); //LED1对应引脚GPIOF.10拉低，亮 等同LED1=0;
	delay_ms(500);                     //延时300ms
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

3.3.1.获取寄存器信息

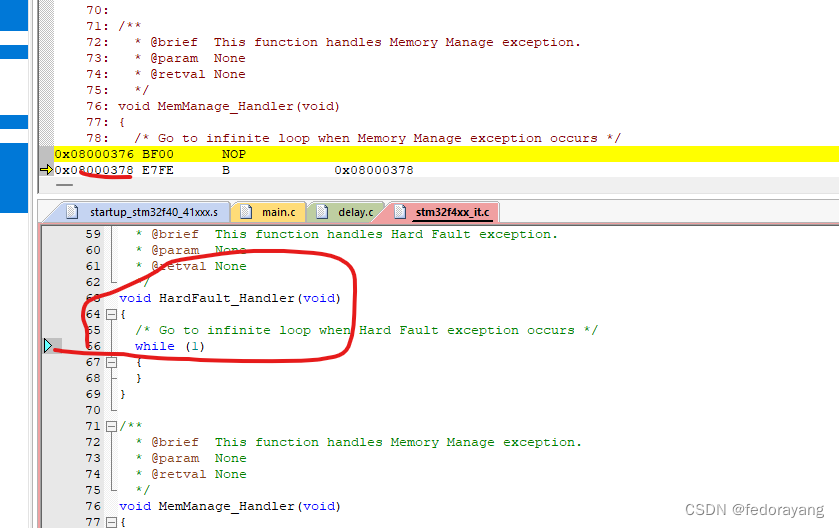

根据PC寄存器定位，代码位置

0x08000378
1

可以看出发生了异常。

根据R14(LR)寄存器"0xFFFFFFE9"查找EXC_RETURN码表

可以知道stack frame存储在MSP指向的stack中,程序从thread模式进入异常,stack frame中没有浮点寄存器。

3.3.2.栈内容

根据Cortex-M4 stack frame layout 读出栈内容

MSP内容0x200006F8
1

mem32 0x200006F8 8
200006F8 = 05F5E100 00000600 00000600 01000301
			R0        R1        R2       R3
20000708 = 2000013C 080003B7 08000732 01000000
			 R12      LR        PC      xPSR
1
2
3
4
5

可以看出发生异常前PC寄存器地址是:0x08000732

3.3.3.定位问题

为了不破坏环境，使用另一台设备，进入在线调试模式。

打开disassambly window

在disassambly window中右键打开"Show disassambly at address …",

输入PC寄存器地址

0x08000732

可以定位到产生异常的位置。

3.4.解决实际问题

根据以上的模拟实验,解决实际问题时就比较简单了,这里有几个注意事项.

3.4.1.先使用模拟实验搭建环境

偶发死机很难复现，为了不破坏环境，最好使用另外一套设备模拟一遍。

3.4.2.准备一套实验环境

抓取信息后，需要到实验环境中进入在线调试模式定位代码，保持问题设备维持现状，能继续观测调试。

3.4.3.保证代码一致

代码不一致，读取的寄存器信息，stack信息,flash地址信息和C语言代码对应不上，没法定位。

需要保证三点：1.保证代码一致；2.保证编译器版本和编译器选项一致；3.保证使用的固件库，依赖库一致。

可以在有问题的设备上验证程序是否一致。

把编译生成LED.bin文件复制到JLink工作目录E:\test\jlink_workspace下。

使用命令验证程序是否一致

verifybin LED.bin, 0x8000000
#verifybin 验证命令
#LED.bin 程序二进制文件
#0x8000000 程序烧写的开始地址
1
2
3
4

尽量不要在代码中使用每次编译不一样的宏定义，例如

__DATE__
__TIME__
1
2
