华为eNSP防火墙USG5500基本配置

华为eNSP防火墙USG5500基本配置

• 实验设备

防火墙采用eNSP自带USG5500，不需要导入操作系统；eNSP同时提供防火墙USG6000，它不能打开，提示需要导入防火墙系统。交换机采用的是5700，交换机上创建了3个VLan，Vlan5用来连接防火墙，Vlan10是PC13所在的网络，Vlan20是PC14所在的网络。

• 实验拓扑

图 1  实验拓扑

三、实验步骤

1. 交换机上的配置

sys

  vlan batch 10 20 5

  int g 0/0/2

  port link-type access

  port default vlan 10

  int g 0/0/3

  p l access

  p default vlan 20

  int g 0/0/4

  p l access

  p default vlan 5

  int vlan 10

  ip add 192.168.1.1 24

  undo shut

  int vlan 20

  ip add 192.168.2.1 24

  undo shut

  int vlan 5

  ip add 192.168.5.1 24

quit

2. 配置各个PC的地址和网关，采用静态地址。

3. 配置防火墙端口地址，并定义Trust、DMZ、Untrust区域，把接口分配到三个不同的区域，需注意Local区域没有定义，但是代表防火墙本身，192.168.0.1是防火墙自带的管理地址，192.168.5.1、192.168.6.1、192.168.7.1都是防火墙Local内的地址。

***  fhq ***

  system-view

  interface GigabitEthernet0/0/1

  ip address 192.168.5.2 255.255.255.0

  undo shut

  interface GigabitEthernet0/0/3

  ip address 192.168.6.1 255.255.255.0

  undo shut

  interface GigabitEthernet0/0/2

  ip address 192.168.7.1 255.255.255.0

  undo shut



  firewall zone untrust

  add int gi 0/0/3

  quit

  firewall zone trust

  add int gi 0/0/1

  add int gi 0/0/0

  quit

  firewall zone dmz

  add int gi 0/0/2

  quit

      ip route-static 192.168.0.0 16 192.168.5.1 配置防火墙到内部trust区域的静态路由

4. 三层交换机上静态路由配置

ip route-static 0.0.0.0 0.0.0.0  192.168.5.2

5. 测试

1）从三层交换机出发，192.168.5.2连通，192.168.6.1连通，192.168.7.1连通，但是192.168.6.11不能连通，192.168.7.11不能连通。

2）从PC13出发，进行ping测试，结果跟三层交换机相同，192.168.5.2连通，192.168.6.1连通，192.168.7.1连通，但是192.168.6.11不能连通，192.168.7.11不能连通。

图 2 从三层交换机进行ping测试，防火墙通，PC15不通

图 3 从PC13进行ping测试，防火墙通，PC15不通

3）从防火墙出发，进行ping测试，三个本地的地址都能连通，192.168.5.1连通，192.168.6.1连通，192.168.7.1连通；防火墙也能到达三个PC，192.168.1.11能连通，192.168.7.11能连通，192.168.6.11也能连通。

4）从dmz内部主机出发，发现PC15无法连通自己网关，也就是防火墙的192.168.7.1地址不能连通。

5）从untrust内部主机出发，发现PC16无法连通自己网关，也就是防火墙的192.168.6.1地址不能连通。

图 4 从防火墙进行ping测试，PC13、PC15、PC16都能连通

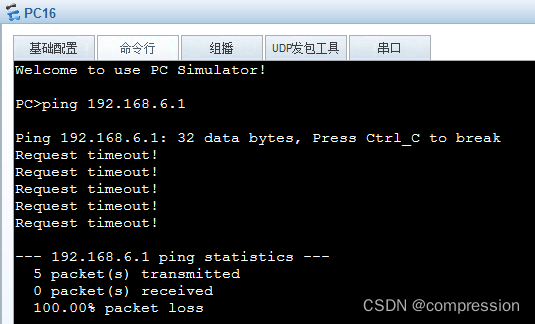

图 5 PC16不能连通自己的网关

图 6 PC15不能连通自己的网关

6. 查询防火墙配置文件，使用命令dis cu，找到数据包过滤部分的配置，local到trust区域的数据包允许进也允许出，所以防火墙-PC13、防火墙-PC14之间彼此都能ping通。防火墙到dmz区域的报文，只允许出，防火墙-PC15的报文能发出，但是PC15-防火墙的报文，不允许进，防火墙收不到，所以PC15ping 192.168.7.1不能连通。同理PC16 ping 防火墙的报文，也不允许进，防火墙不能收到，所以也不能连通。

图 7 防火墙自带策略

7. 修改防火墙的策略，使得DMZ区域的主机能进行ping测试。防火墙上添加1个策略，允许local-dmz之间的报文进入。

图 8 填加新策略，允许dmz区域的报文进行到local区域

8．再次进行测试

1）PC15能连通防火墙了，PC15-PC13不能连通，也是说dmz不能连通trust区域；但是PC16在untrust区域，还是不能连通防火墙，因为没有添加untrust到local的策略。

图 9 填加新策略，允许dmz区域的报文进行到local区域

2）trust主机 到 dmz区域没有配置策略，PC13还是不能ping通PC15，PC13-PC15不能连通.

图 10 PC13不能连通PC15

9．防火墙继续添加策略，使得trust到dmz能互相进行ping测试，分两步进行。

   1） policy interzone trust dmz inbound *允许dmz内的主机访问trust区域

       policy 0

action permit

结果PC15-PC13能连通，但是PC13-PC15不能连通。

图 11  PC15-PC13能连通，但是PC13-PC15不能连通

2）policy interzone trust dmz outbound *允许trust区域访问dmz内的主机

policy 0

action permit

结果PC13-PC15能ping通了。

图 12  PC15-PC13能连通， PC13-PC15也能连通
