Tomcat容器结构 = 四大容器 + 连接器

Tomcat容器结构 = 四大容器 + 连接器

执行顺序：

浏览器 -> tomcat server-> service ->connector -> engine(引擎) -> host(主机) -> web应用

Server：

Tomcat中最顶层的容器是Server，代表着整个服务器，一个Tomcat中只有一个Server从上图中可以看出，一个Tomcat中只有一个Server，用于具体提供服务，且整个 Tomcat 的生命周期由 Server 控制。
一个Server可以包含多个Service。

Service：

Service主要包含两个部分：Connector和Container。即：Tomcat容器结构 = 四大容器 + 连接器， Tomcat 的心脏就是这两个组件，他们的作用如下：
1、Connector用于处理连接相关的事情，并提供Socket与Request和Response相关的转化;
2、Container用于封装和管理Servlet，以及具体处理Request请求；
一个Service只有一个Container，但是可以有多个Connectors，这是因为一个服务可以有多个连接，也可以提供向相同协议不同端口的连接。

Connector：

Connector用于接受请求并将请求封装成Request和Response，然后交给Container进行处理，Container处理完之后在交给Connector返回给客户端。

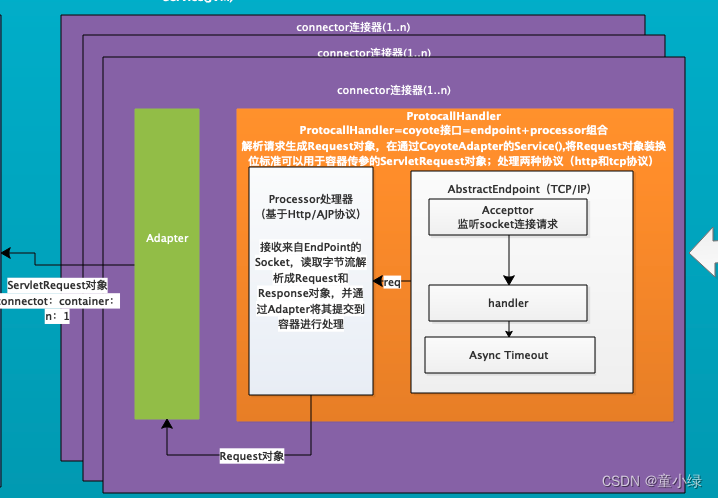

Connector的结构图：

ProtocolHandler + Acceptor 来完成接受请求和交互给Container的工作的，具体来书，Connector由包含了三个部件：Endpoint、Processor、Adapter。

• ProtocolHandler
  （1）AbstractEndpoint
  AbstractEndpoint具体实例是Endpoint，Endpoint用来处理底层Socket的网络连接，在AbstractEndpoint里面定义的Acceptor和AsyncTimeout两个内部类和一个Handler接口。
  Acceptor用于监听请求.
  Handler用于处理接收到的Socket，在内部调用Processor进行处理。
  AsyncTimeout用于检查异步Request的超时.
  （2）Processor
  Processor用于将Endpoint接收到的Socket封装成Request。

  注意：Endpoint 和 Processor他们处理的协议是不同的。
  Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现 TCP/IP协议的。
  Processor用来实现HTTP协议的。

• Adapter
  Adapter用于将Request交给Container进行具体的处理。就是将Request请求适配到Servlet容器进行具体的处理过程。

Container容器（ Tomcat的四大容器：Engine、Host、Context、Wrapper）

Container的结构图：

Engine：

Engine用来管理多个站点，一个Service最多只能有一个Engine；
Engine是Servlet处理器的一个实例，即servlet引擎，默认为定义在server.xml中的Catalina。Engine需要defaultHost属性来为其定义一个接收所有请求的虚拟主机host组件。

Host：

Host代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；
Host是Engine的子容器。一个 Host 在 Engine 中代表一个虚拟主机，这个虚拟主机的作用就是运行多个应用、接收并处理请求、保存一个主机应该有的信息。

Context：

一个Context代表一个应用程序，或者一个WEB-INF目录以及下面的web.xml文件。
Context 代表 Servlet 的 Context，它具备了 Servlet 运行的基本环境，理论上只要有 Context 就能运行 Servlet 了。简单的 Tomcat 可以没有 Engine 和 Host。Context 最重要的功能就是管理它里面的 Servlet 实例，Servlet 实例在 Context 中是以 Wrapper 出现的，还有一点就是 Context 如何才能找到正确的 Servlet 来执行它呢？ Tomcat5 以前是通过一个 Mapper 类来管理的，Tomcat5 以后这个功能被移到了 request 中，在前面的时序图中就可以发现获取子容器都是通过 request 来分配的

Wrapper：

每一Wrapper封装着一个Servlet；
一个Wrapper 代表一个 Servlet，它负责管理一个 Servlet，包括Servlet 的装载、初始化、执行以及资源回收。
Wrapper 是最底层的容器。
Wrapper 的实现类是 StandardWrapper，StandardWrapper 还实现了 ServletConfig，由此看出 StandardWrapper 将直接和 Servlet 的各种信息打交道。
