Revit中阀门在项目中不可用无法与管道连接?

　　一、Revit中阀门在项目中不可用的问题

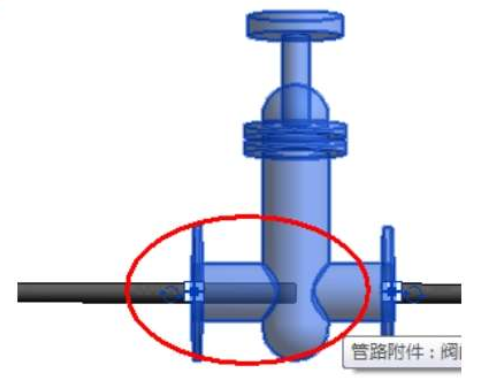

　　在项目中放置阀门时，有时候不可用，会出现如图1所示问题，无法与管道连接。



　　出现上图显示问题是因为在编辑族的时候，阀门两边的连接件原心没有完全重合。打开编辑族界面，可以看到如图2所示问题，连接件所在面的原心不重合。



　　调整族中两个附着面的位置，保证原心重合，如图3所示。



　　修改完成之后，将族重新载入到项目中，覆盖现有版本，阀门就可以与管道正常连接了，如图4所示



　　二、Revit中设备快速连接?

　　像消防栓这样的设备怎么快速连接呢?可以使用建模助手的“机电模块”模块 → 设备连接功能。

　　具体操作如下：

　　1.任务栏中点击【设备连接】功能。



　　2.首先点击选择设备上的连接点(消防柜，电箱等等)需要连接哪个接连点就在那附近选一点。



　　3.再点击选择需要连接的管道管线即可连接成功。



　　4.还可以自定义连接管道管径。
