2022第二届中国高校大数据竞赛A题（更新完毕）

题目

制造业是国民经济的主体，近十年来，嫦娥探月、祝融探火、北斗组网，一大批重大标志性创新成果引领中国制造业不断攀上新高度。作为制造业的核心，机械设备在工业生产的各个环节都扮演着不可或缺的重要角色。但是，在机械设备运转过程中会产生不可避免的磨损、老化等问题，随着损耗的增加，会导致各种故障的发生，影响生产质量和效率。

实际生产中，若能根据机械设备的使用情况，提前预测潜在的故障风险，精准地进行检修维护，维持机械设备稳定运转，不但能够确保整体工业环境运行具备稳定性，也能切实帮助企业提高经济效益。

某企业机械设备的使用情况及故障发生情况数据见“train data.xlsx”，用于设备故障预测及故障主要相关因素的探究。数据包含 9000 行，每一行数据记录了机械设备对应的运转及故障发生情况记录。因机械设备在使用环境以及工作强度上存在较大差异，其所需的维护频率和检修问题也通常有所不同。

数据提供了实际生产中常见的机械设备使用环境和工作强度等指标，包含不同设备所处厂房的室温（单位为开尔文K），其工作时的机器温度（单位为开尔文K）、转速（单位为每分钟的旋转次数rpm）、扭矩（单位为牛米Nm）及机器运转时长（单位为分钟min）。除此之外，还提供了机械设备的统一规范代码、质量等级及在该企业中的机器编号，其中质量等级分为高、中、低（H\M\L）三个等级。对于机械设备的故障情况，数据提供了两列数据描述——“是否发生故障” 和“具体故障类别”。其中“是否发生故障”取值为 0/1，0 代表设备正常运转，1 代
表设备发生故障；“具体故障类别”包含 6 种情况，分别是NORMAL、TWF、HDF、PWF、OSF、RNF，其中，NORMAL代表设别正常运转（与是否发生故障”为 0相对应），其余代码代表的是发生故障的类别，包含 5 种，其中TWF代表磨损故障，HDF代表散热故障，PWF代表电力故障，OSF代表过载故障，RNF代表其他故障。

任务

基于赛题提供的数据，自主查阅资料，选择合适的方法完成如下任务：
任务 1：观察数据“train data.xlsx”，自主进行数据预处理，选择合适的指标用于机械设备故障的预测并说明原因。
任务 2：设计开发模型用于判别机械设备是否发生故障，自主选取评价方式和评价指标评估模型表现。
任 务 3 ： 设 计 开 发 模 型 用 于 判 别 机 械 设 备 发 生 故 障 的 具 体 类 别（TWF/HDF/PWF/OSF/RNF），自主选取评价方式和评价指标评估模型表现
任务 4：利用任务 2 和任务 3 开发的模型预测“forecast.xlsx”中是否发生故障以及故障类别。数据“forecast.xlsx”。与数据“train data.xlsx”格式类似，要求在“forecast.xlsx”第 8 列说明设备是否发生故障（0 或 1），在第 9 列标识出具体的故障类型（TWF/HDF/PWF/OSF/RNF）
任务 5：探究每类故障（TWF/HDF/PWF/OSF/RNF）的主要成因，找出与其相关的特征属性，进行量化分析，挖掘可能存在的模式/规则。

做题解析

读完题目，其实我想到了今年长三角数学建模中的齿轮箱故障监测，基本很像。难度不大，注意一些细节，随便拿二等，论文好好优化就一等奖了。

第一问

观察数据“train data.xlsx”，自主进行数据预处理，选择合适的指标用于机械设备故障的预测并说明原因。

首先读取数据：

import pandas as pd

data=pd.read_excel('train data.xlsx')

data.head(10)
1
2
3
4
5

得到如下：

查看数据基本信息：

data.info()
1

如下：

看起来是没有缺失值的，再用isnull来查看一下是否又缺失值：

data.isnull().sum()
1

如下：

可以看到数据肯定是没有缺失值的。

查看数据有哪些特征：

data.columns
1

得到如下：

Index(['机器编号', '统一规范代码', '机器质量等级', '室温（K）', '室温（K）.1', '转速（rpm）', '扭矩（Nm）',
       '使用时长（min）', '是否发生故障', '具体故障类别'],
      dtype='object')
1
2
3

很明显，与机器真正相关的特征中，‘机器编号’, '统一规范代码’这两个是无关的，所以可以删除这两个特征。第一问和第二问都属有一个目标，预测是否发生预测，因此在第一问和第二问中，“具体故障类别”也不是我们需要用的指标。所以也要删除。

data2=data.drop(['机器编号', '统一规范代码','具体故障类别'],axis=1)
data2.head()
1
2

得到新的数据如下：

继续回到目标：数据预处理，并选择合适的指标用于机械设备故障的预测。指标我们已经选取好了，那就是：“机器质量等级 室温（K） 室温（K）.1 转速（rpm） 扭矩（Nm） 使用时长（min）”

接下来就说做数据预处理了，我们可以看到：机器质量等级，这个特征属于离散变量而且是字符型，所以需要进行编码处理。先查看这一列有多少等级：

data2['机器质量等级'].unique()
1

如下，只有三个等级：

array(['L', 'M', 'H'], dtype=object)
1

大多数人可能会想到通过映射的方式对它们进行编码：

mapping = {
           'L': 3,
           'M': 2,
           'H': 1}
data2['机器质量等级'] =data2['机器质量等级'].map(mapping)
data2.head()
1
2
3
4
5
6

如下：

这样进行映射也不是不可以，只是这样的方式效果不是最好的，因此我建议使用独热编码，独热编码很适合用来解决类别型数据的离散值问题。

data3=pd.get_dummies(data2,columns=['机器质量等级'])
data3.head()
1
2

得到如下：

查看类的分布：

df1=data3['是否发生故障'].value_counts()
df1
1
2

如下：

0    8697
1     303
Name: 是否发生故障, dtype: int64
1
2
3

可以看出有明显的类不平衡问题，等会需要解决它。提取自变量和因变量：

X = data3.drop('是否发生故障',axis=1)# 特征
y = data3['是否发生故障'] # 目标变量
X
1
2
3

如下：

执行欠采样技术，解决类不平衡的问题：

# 欠采样
from collections import Counter
from imblearn.under_sampling import ClusterCentroids
cc = ClusterCentroids(random_state=2022)
X_resampled, y_resampled = cc.fit_resample(X, y)
print(sorted(Counter(y_resampled).items()))
1
2
3
4
5
6

如下：

[(0, 303), (1, 303)]
1

分割数据：

from sklearn.model_selection import train_test_split
X_train,X_test,y_train,y_test=train_test_split(X_resampled,y_resampled,test_size=0.2,random_state=100)
1
2

使用逻辑回归模型：

# 导入模型
from sklearn.linear_model import LogisticRegression

# 初始化模型，使用默认参数
logreg = LogisticRegression()


# 用数据训练模型
logreg.fit(X_train,y_train)

# 使用模型预测
y_pred=logreg.predict(X_test)
y_pred
1
2
3
4
5
6
7
8
9
10
11
12
13

评估：

from sklearn import metrics
print("Accuracy:",metrics.accuracy_score(y_test, y_pred))
print("Precision:",metrics.precision_score(y_test, y_pred))
print("Recall:",metrics.recall_score(y_test, y_pred))
1
2
3
4

如下：

Accuracy: 0.9426229508196722
Precision: 0.9242424242424242
Recall: 0.9682539682539683
1
2
3

准确率97%挺高了吧，还可以了。为了提升准确率，还可以对数据做归一化，自行尝试。

这里我再用决策树进行尝试：

from sklearn.tree import DecisionTreeClassifier # 导入决策树
# 选择基尼系数作为判断标准，树深度为3
clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=3, random_state=0)

clf_gini.fit(X_train, y_train) #训练模型

y_pred_gini = clf_gini.predict(X_test) # 预测模型
y_pred_gini[0:5] # 预测前五个结果
1
2
3
4
5
6
7
8

如下：

array([0, 0, 0, 0, 0], dtype=int64)
1

接着做评估：

from sklearn import metrics
print("Accuracy:",metrics.accuracy_score(y_test, y_pred_gini))
print("Precision:",metrics.precision_score(y_test, y_pred_gini))
print("Recall:",metrics.recall_score(y_test, y_pred_gini))
1
2
3
4

如下：

Accuracy: 0.9716666666666667
Precision: 0.8260869565217391
Recall: 0.2878787878787879
1
2
3

可视化一下：

import matplotlib.pyplot as plt

plt.figure(figsize=(12,8))
from sklearn import tree
tree.plot_tree(clf_gini.fit(X_train, y_train))
1
2
3
4
5

如下：

可视化混淆矩阵：

# 可视化混淆矩阵
from sklearn.metrics import plot_confusion_matrix
plot_confusion_matrix(clf_gini , X_test, y_test)
plt.show()
1
2
3
4

如下：

这个结果好吗？不，我们来寻优找到最佳参数。
1）确定max_depth最优

## 确定最佳深度
import numpy as np
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
for i in range(1,100,1):
    # 选择基尼系数作为判断标准，树深度为3
    clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=i, random_state=0)
    clf_gini.fit(X_train, y_train) #训练模型
    y_pred_gini = clf_gini.predict(X_test) # 预测模型
    y_pred_gini[0:5] # 预测前五个结果
    from sklearn.metrics import accuracy_score
    acc=accuracy_score(y_test, y_pred_gini)
#   print(acc)
    score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

如下，我们的树深度为9的时候最佳分数为0.985：

2）确定min_samples_split最优

# 分割内部节点所需的最小样本数
## 确定最佳深度max_depth
import numpy as np
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
# 带入最佳深度后，再遍历2到20的内部最小样本数
for i in range(2,20,1):
    # 选择基尼系数作为判断标准，树深度为3
    clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=9, min_samples_split=i,random_state=0)
    clf_gini.fit(X_train, y_train) #训练模型
    y_pred_gini = clf_gini.predict(X_test) # 预测模型
    y_pred_gini[0:5] # 预测前五个结果
    from sklearn.metrics import accuracy_score
    acc=accuracy_score(y_test, y_pred_gini)
#   print(acc)
    score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()
# 结果显示默认的2就是最佳
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

如下，可以看到内部节点所需的最小样本数为5的时候，最佳准确度为 0.98611111了：

3)确定min_samples_leaf参数

# 确定
# 分割内部节点所需的最小样本数min_samples_split
## 确定最佳深度max_depth
import numpy as np
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeClassifier # 导入决策树
score_all=[]
# range(start, stop[, step])
# 带入最佳深度=12，min_samples_split=2，遍历min_samples_leaf = i
for i in range(1,20,1):
    # 选择基尼系数作为判断标准，树深度为3
    clf_gini = DecisionTreeClassifier(criterion='gini', max_depth=9, min_samples_split=5,min_samples_leaf = i,random_state=0)
    clf_gini.fit(X_train, y_train) #训练模型
    y_pred_gini = clf_gini.predict(X_test) # 预测模型
    y_pred_gini[0:5] # 预测前五个结果
    from sklearn.metrics import accuracy_score
    acc=accuracy_score(y_test, y_pred_gini)
    score_all.append([i,acc])
ScoreAll = np.array(score_all)
max_score = np.where(ScoreAll==np.max(ScoreAll[:,1]))[0][0] #找出最高得分对应的索引
print("最优参数以及最高得分:",ScoreAll[max_score])
plt.figure(figsize=[20,5])
plt.plot(ScoreAll[:,0],ScoreAll[:,1])
plt.show()
# 最佳参数还是2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

如下，min_samples_leaf最佳值为2，此时准确度为0.98666667：

根据我们前边的一系列操作，我们确定因为max_depth在9附近，min_samples_split在5附近，min_samples_leaf在2附近是最优参数，所以我们分别在这个附近利用网格搜索得到最优参数。因为要涉及到三个参数联调，这里就要用到网格搜索函数。代码如下：

# 网格搜索确定内联最佳
from sklearn.model_selection import GridSearchCV
param_grid = {
    'max_depth':np.arange(6, 12),
    'min_samples_leaf':np.arange(3, 7),
    'min_samples_split':np.arange(1, 4)}

rfc = DecisionTreeClassifier(random_state=66)
GS = GridSearchCV(rfc,param_grid,cv=10)
GS.fit(X_train, y_train)
print(GS.best_params_)
print(GS.best_score_)
#这里三个参数和我们前边所暂定的参数都不一样。证明三者之间确实是相互影响的。最终确定还是选取开始的三个。
1
2
3
4
5
6
7
8
9
10
11
12
13

如下：

{'max_depth': 6, 'min_samples_leaf': 5, 'min_samples_split': 2}
0.9834608843537413
1
2

从而得到最佳参数：‘max_depth’: 6, ‘min_samples_leaf’: 5, ‘min_samples_split’: 2}，此时准确率为0.9834608843537413

其余还要很多模型，大家可以去尝试。

第三问

设 计 开 发 模 型 用 于 判 别 机 械 设 备 发 生 故 障 的 具 体 类 别
（TWF/HDF/PWF/OSF/RNF），自主选取评价方式和评价指标评估模型表现

第三问跟第一二问不一样了，这里是个多分类问题。所以重新建立一个文件，读取数据，同时还需要删除是否发生故障，因为我认为这个不叫作特征了：

import pandas as pd

data=pd.read_excel('train data.xlsx')

data2=data.drop(['机器编号', '统一规范代码','是否发生故障'],axis=1)
data2.head()
1
2
3
4
5
6

如下：

查看具体工作类别有哪些：

data2['具体故障类别'].unique()
1

如下：

array(['PWF', 'Normal', 'OSF', 'TWF', 'RNF', 'HDF'], dtype=object)
1

查看质量等级有哪些：

data2['机器质量等级'].unique()
1

如下：

array(['L', 'M', 'H'], dtype=object)
1

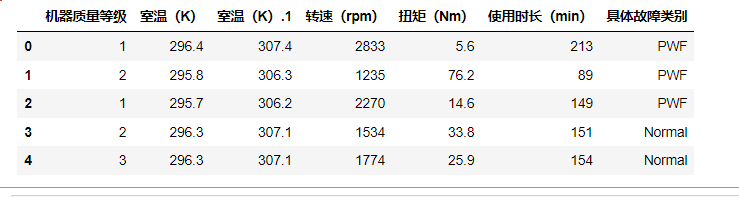

对质量等级映射编码：

mapping = {
           'H': 3,
           'M': 2,
           'L': 1
}
data2['机器质量等级'] =data2['机器质量等级'].map(mapping)
data2.head()
1
2
3
4
5
6
7

如下：

查看每个故障类型数量：

df1=data2['具体故障类别'].value_counts()
df1
1
2

如下：

Normal    8699
HDF         95
OSF         85
PWF         74
TWF         41
RNF          6
Name: 具体故障类别, dtype: int64
1
2
3
4
5
6
7

可以看到类型6个，即Normal数量很多，可视化一下更明显：

df1.plot.barh()
1

如下：

为了便于处理，我们对目标变量直接进映射编码即可：

mapping = {
           'PWF': 6,
           'Normal': 5,
           'OSF': 4,
           'TWF':3,
           'RNF':2,
           'HDF': 1
}
data2['具体故障类别'] =data2['具体故障类别'].map(mapping)
data2.head()
1
2
3
4
5
6
7
8
9
10

如下：

接着开始建立模型，我们首先提取自变量因变量：

from sklearn.model_selection import train_test_split
x=data2.drop(columns='具体故障类别')
y=data2['具体故障类别']
1
2
3

执行合成少数过采样技术 (SMOTE），解决适当的不平衡问题：

from collections import Counter
from imblearn.over_sampling import SMOTE
smote_technique = SMOTE(sampling_strategy='minority')
X_smt, y_smt = smote_technique.fit_resample(x, y)
print(sorted(Counter(y_smt).items()))
1
2
3
4
5

如下：

[(1, 95), (2, 8699), (3, 41), (4, 85), (5, 8699), (6, 74)]
1

分割训练集和测试集：

X_train, X_test, y_train, y_test = train_test_split(X_smt, y_smt, test_size=0.2, random_state=1)
X_train
1
2

如下：

建立xgboost模型：

#分类器使用 xgboost
from xgboost import XGBClassifier
model = XGBClassifier()

model.fit(X_train, y_train)
y_pred = model.predict(X_test)

y_pred
1
2
3
4
5
6
7
8

评估：

from sklearn.metrics import classification_report

print(classification_report(y_test, y_pred))
1
2
3

如下：

precision    recall  f1-score   support

           1       0.95      0.76      0.84        25
           2       0.99      1.00      1.00      1749
           3       1.00      0.11      0.20         9
           4       1.00      0.83      0.91        18
           5       0.99      0.99      0.99      1718
           6       0.93      0.65      0.76        20

    accuracy                           0.99      3539
   macro avg       0.98      0.72      0.78      3539
weighted avg       0.99      0.99      0.99      3539

1
2
3
4
5
6
7
8
9
10
11
12
13

第四问

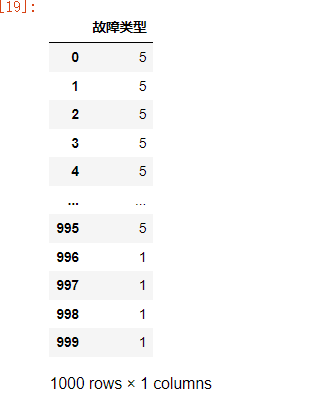

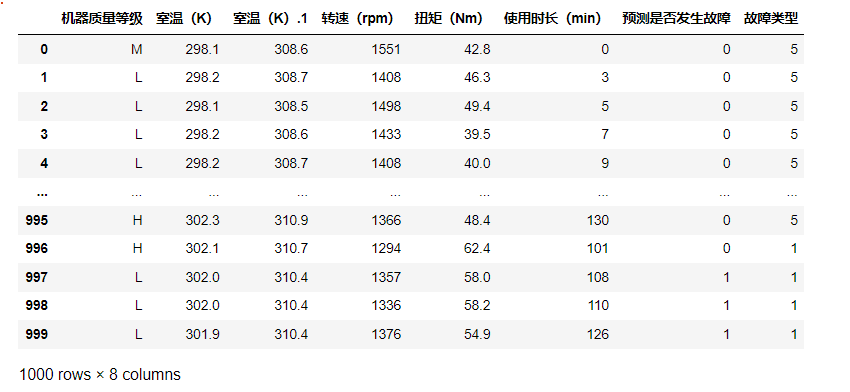

分别把第二问和第三问的模型带进去，分别预测两列数据即可。（看大家都不会，我再补充点）

第一个预测

第一问的决策树模型保存到本地：

import pickle

pickle.dump(GS, open('model.pkl', 'wb'))
1
2
3

接着导入需要预测的数据，做相同的删除：

# 读取需要预测的数据
yu=pd.read_excel('forecast.xlsx')

yu2=yu.drop(['机器编号', '统一规范代码'],axis=1)
yu2.head()
1
2
3
4
5

如下：

同样对需要预测的数据编码：

yu3=pd.get_dummies(yu2,columns=['机器质量等级'])
yu3.head()
1
2

如下：

调用决策树模型预测：

pickled_model = pickle.load(open('model.pkl', 'rb'))
pre=pickled_model.predict(yu3)
pre
1
2
3

如下：

转换为dataframe:

a = pd.DataFrame(pre,columns=['预测是否发生故障'])
a
1
2

如下：

为了便于整理，把预测后的数据添加到原来文件中：

con=pd.concat([yu2, a], axis=1)
con.to_excel('预测1.xlsx')
con
1
2
3

如下：

第二个预测

保存第三问的预测类型的模型：

## 保存模型
import pickle

pickle.dump(model, open('lei.pkl', 'wb'))
1
2
3
4

接着同样方式处理数据，我们只需要在上一个预测后的文件中继续预测即可：

yu=pd.read_excel('预测1.xlsx')
yu.head()
1
2

如下：

把第一列多余的先删除：

data2=yu.drop(['Unnamed: 0'],axis=1)
data2.head()
1
2

如下：

同样方式预处理：

#开始处理数据
data3=yu.drop(['预测是否发生故障'],axis=1) # 原始预测数据
mapping = {
           'H': 3,
           'M': 2,
           'L': 1
}
data3['机器质量等级'] =data3['机器质量等级'].map(mapping)
data3.head()
1
2
3
4
5
6
7
8
9

如下：

数据处理好了，使用模型预测：

pickled_model = pickle.load(open('lei.pkl', 'rb'))
yu3=pickled_model.predict(data3)
yu3
1
2
3

如下：

转为dataframe格式：

a = pd.DataFrame(yu3,columns=['故障类型'])
a
1
2

如下：

合并过去：

con=pd.concat([data2, a], axis=1)
con.to_excel('预测2.xlsx')
con
1
2
3

如下：

以上就全部预测完了。最后两列数据中，可能有个别数据是没有完全符合，比如997行1对应了5，这个是正常的，个别预测不准没关系。

执行完代码后，你可以看到本地也生成了一个excel文件：预测2.xlsx，就是最终预测结果，如上图一样。

第五问

主要就说探索故障类型和其它特征之间的一个规律关系，可以通过相关性热力图、方差分析等方法，来找到影响最大的特征，以及相关规律，就是主要成因。

更容易看到更新，请看：实时更新，帮你们做了这么多，点击《实时更新》关注一下知乎吧。

关键技术摘要

映射编码、OneHot编码、上采样（SMOTE算法）、欠采样（原型生成算法）、决策树、XGBoost、方差分析

代码文件下载

代码和上面的是一模一样，跳转下载：https://mbd.pub/o/bread/Y5uTlZ9p
