• 电力电子转战数字IC20220825day69——MCDF更新APB总线

     MCDF更新APB总线

    原来的寄存器做总线换成了APB总线，通道数量加了1。所有的接口几乎都发生了改变。

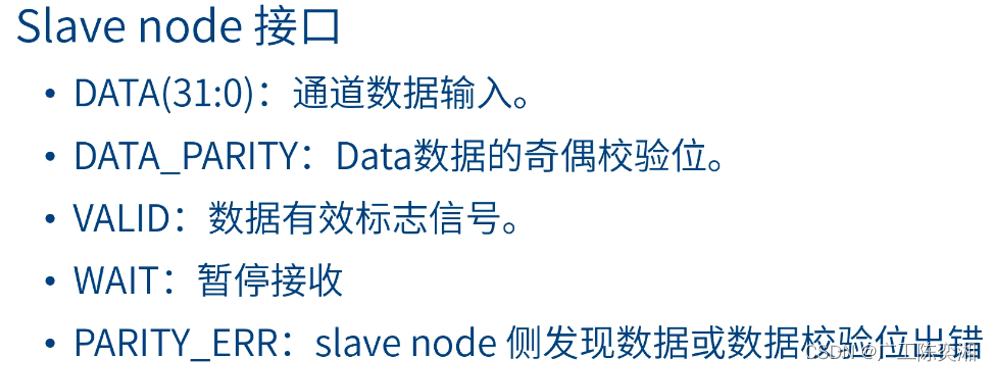

     channel更新为slave node

     data和valid接口保留，新增了parity和wait和error，wait接口就是原来的ready接口，表示fifo空满、是否准备好接收新的data。数据校验位parity是data的异或！（return^data;）

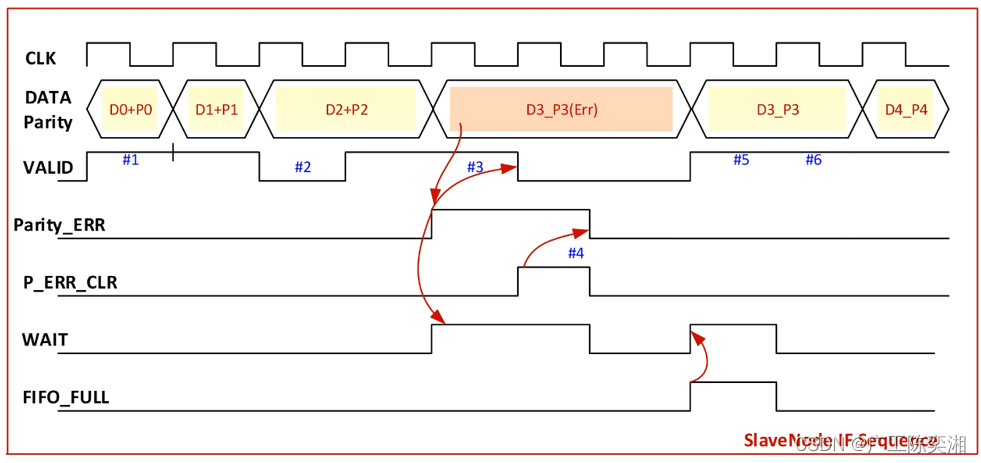

    时序图：

     作为item的chnl_trans类不变，没有变化。传送的信号还是原来的那些。

    时序图发生变化，所以驱动item的chnl_driver发生了变化：重置任务中多了ch_data_p这个信号（parity）；chnl_write任务也需要多这个信号，并定义一个获取校验位的函数get_parity，就是data异或。

    1.     task chnl_write(input chnl_trans t);
    2.       foreach(t.data[i]) begin
    3.         @(posedge intf.clk);
    4.         intf.drv_ck.ch_valid <= 1;
    5.         intf.drv_ck.ch_data <= t.data[i];
    6.         intf.drv_ck.ch_data_p <= get_parity(t.data[i]);
    7.         @(negedge intf.clk);
    8.         wait(intf.ch_wait === 'b0);
    9.         `uvm_info(get_type_name(), $sformatf("sent data 'h%8x", t.data[i]), UVM_HIGH)
    10.         repeat(t.data_nidles) chnl_idle();
    11.       end
    12.       repeat(t.pkt_nidles) chnl_idle();
    13.     endtask
    14.
    15.     task chnl_idle();
    16.       @(posedge intf.clk);
    17.       intf.drv_ck.ch_valid <= 0;
    18.       intf.drv_ck.ch_data <= 0;
    19.       intf.drv_ck.ch_data_p <= 0;
    20.     endtask
    22.     function get_parity(bit[31:0] data);
    23.       return ^data;
    24.     endfunction

    sequencer只有注册和new函数，无需更新。

    sequence，成员变量多了动态数组data[]，暂时还不知道为什么？

    并对所有成员变量增加了约束。

    1.   class chnl_data_sequence extends uvm_sequence #(chnl_trans);
    2.     rand int pkt_id = 0;
    3.     rand int ch_id = -1;
    4.     rand int data_nidles = -1;
    5.     rand int pkt_nidles = -1;
    6.     rand int data_size = -1;
    7.     rand int ntrans = 10;
    8.     rand int data[];
    9.     constraint cstr{
    10.       soft pkt_id == 0;
    11.       soft ch_id == -1;
    12.       soft data_nidles == -1;
    13.       soft pkt_nidles == -1;
    14.       soft data_size == -1;
    15.       soft ntrans == 10;
    16.       soft data.size() == data_size;
    17.       foreach(data[i]) soft data[i] == -1;
    18.     };
    19.     `uvm_object_utils_begin(chnl_data_sequence)
    20.       `uvm_field_int(pkt_id, UVM_ALL_ON)
    21.       `uvm_field_int(ch_id, UVM_ALL_ON)
    22.       `uvm_field_int(data_nidles, UVM_ALL_ON)
    23.       `uvm_field_int(pkt_nidles, UVM_ALL_ON)
    24.       `uvm_field_int(data_size, UVM_ALL_ON)
    25.       `uvm_field_int(ntrans, UVM_ALL_ON)
    26.     `uvm_object_utils_end
    27.     `uvm_declare_p_sequencer(chnl_sequencer)
    28.     function new (string name = "chnl_data_sequence");
    29.       super.new(name);
    30.     endfunction

    monitor的PORT从uvm_blocking_put_port变成了uvm_analysis_port，为什么？对应调用的方法也从put变成了write，ready信号更新为wait

    agent的变化也稍微大了点，build_phase中调用uvm_config_db配置了接口，connect_phase调用了set_interface连接了接口。之前的接口是从顶层拿到接口指针后调用这里的set_interface

    对比的文件是还没更新MCDF前的uvm入门实验5的文件。

    tb中接口的更新：多了parity，ready改成wait，多了parity error，对应的时钟块信号发生变化，error作为input，parity作为output

    1. interface chnl_intf(input clk, input rstn);
    2.   logic [31:0] ch_data;
    3.   logic        ch_data_p;
    4.   logic        ch_valid;
    5.   logic        ch_wait;
    6.   logic        ch_parity_err;
    7.   clocking drv_ck @(posedge clk);
    8.     default input #1ps output #1ps;
    9.     output ch_data, ch_valid, ch_data_p;
    10.     input ch_wait, ch_parity_err;
    11.   endclocking
    12.   clocking mon_ck @(posedge clk);
    13.     default input #1ps output #1ps;
    14.     input ch_data, ch_valid, ch_data_p, ch_wait, ch_parity_err;
    15.   endclocking
    16. endinterface

    module中的接口分别连接四个node，并且更新到dut的连接

    1.   chnl_intf chnl0_if(.*);
    2.   chnl_intf chnl1_if(.*);
    3.   chnl_intf chnl2_if(.*);
    4.   chnl_intf chnl3_if(.*);
    1.     .slv0_data_i         (chnl0_if.ch_data        ) , //
    2.     .slv0_data_p_i       (chnl0_if.ch_data_p      ) , // one bit parity of data_i
    3.     .slv0_valid_i        (chnl0_if.ch_valid       ) , //
    4.     .slv0_wait_o         (chnl0_if.ch_wait        ) , //
    5.     .slv0_parity_err_o   (chnl0_if.ch_parity_err  ) , //
    6.     .slv1_data_i         (chnl1_if.ch_data        ) , //
    7.     .slv1_data_p_i       (chnl1_if.ch_data_p      ) , // one bit parity of data_i
    8.     .slv1_valid_i        (chnl1_if.ch_valid       ) , //
    9.     .slv1_wait_o         (chnl1_if.ch_wait        ) , //
    10.     .slv1_parity_err_o   (chnl1_if.ch_parity_err  ) , //
    11.     .slv2_data_i         (chnl2_if.ch_data        ) , //
    12.     .slv2_data_p_i       (chnl2_if.ch_data_p      ) , // one bit parity of data_i
    13.     .slv2_valid_i        (chnl2_if.ch_valid       ) , //
    14.     .slv2_wait_o         (chnl2_if.ch_wait        ) , //
    15.     .slv2_parity_err_o   (chnl2_if.ch_parity_err  ) , //
    16.     .slv3_data_i         (chnl3_if.ch_data        ) , //
    17.     .slv3_data_p_i       (chnl3_if.ch_data_p      ) , // one bit parity of data_i
    18.     .slv3_valid_i        (chnl3_if.ch_valid       ) , //
    19.     .slv3_wait_o         (chnl3_if.ch_wait        ) , //
    20.     .slv3_parity_err_o   (chnl3_if.ch_parity_err  ) , //

    initial块中自上而下配置接口到各个层次：top-env-agent；top-env

    1.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.chnl_agts[0]",  "vif",          chnl0_if);
    2.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.chnl_agts[1]",  "vif",          chnl1_if);
    3.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.chnl_agts[2]",  "vif",          chnl2_if);
    4.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.chnl_agts[3]",  "vif",          chnl3_if);
    5.
    6.
    7.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.*",             "chnl_vifs[0]", chnl0_if);
    8.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.*",             "chnl_vifs[1]", chnl1_if);
    9.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.*",             "chnl_vifs[2]", chnl2_if);
    10.     uvm_config_db#(virtual chnl_intf)::set(uvm_root::get(), "uvm_test_top.env.*",             "chnl_vifs[3]", chnl3_if);

    formatter的更新

     len从0-255表示1-256个payload

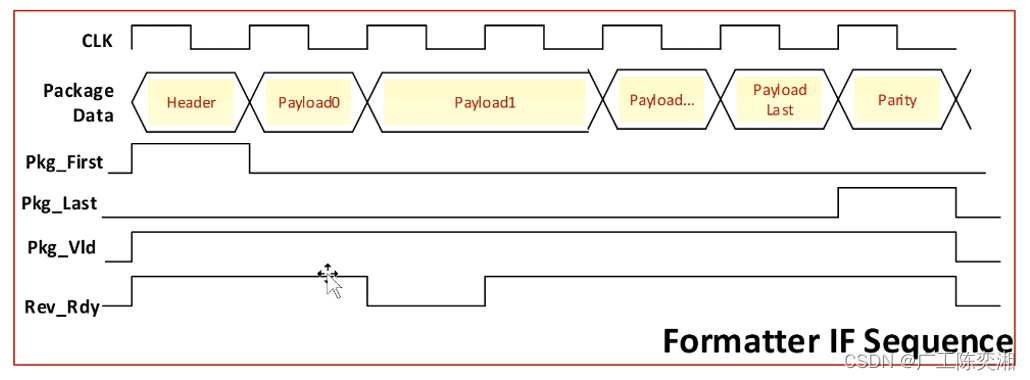

     时序图如下：

    fmt_trans多了校验parity。

    先看接口的更新，接口变为5个，ready其实就是原来的grant

    1. interface fmt_intf(input clk, input rstn);
    2.   logic        fmt_ready;
    3.   logic        fmt_valid;
    4.   logic [31:0] fmt_data;
    5.   logic        fmt_first;
    6.   logic        fmt_last;
    7.   clocking drv_ck @(posedge clk);
    8.     default input #1ps output #1ps;
    9.     input fmt_valid, fmt_data, fmt_first, fmt_last;
    10.     output fmt_ready;
    11.   endclocking
    12.   clocking mon_ck @(posedge clk);
    13.     default input #1ps output #1ps;
    14.     input fmt_ready, fmt_valid, fmt_data, fmt_first, fmt_last;
    15.   endclocking
    16. endinterface

    连接到dut的接口对应更新

    1.     .rev_rdy_i           (fmt_if.fmt_ready        ) , // receiver rdy
    2.     .pkg_vld_o           (fmt_if.fmt_valid        ) , // data is valid
    3.     .pkg_dat_o           (fmt_if.fmt_data         ) , // data/payload
    4.     .pkg_fst_o           (fmt_if.fmt_first        ) , // header indicator
    5.     .pkg_lst_o           (fmt_if.fmt_last         )   // parirty data

    driver更新了do_receive，一开始的思路是，看剩余的空间是否比item的长度还长，也就是余量是否充足，如果余量不足就停止了。

    更新后的逻辑是，不管里面是不是装满了，放不下的时候ready拉低即可

    1.     task do_receive();
    2.       forever begin
    3.         @(posedge intf.fmt_req);
    4.         forever begin
    5.           @(posedge intf.clk);
    6.           if((this.fifo_bound-this.fifo.num()) >= intf.fmt_length)
    7.             break;
    8.         end
    9.         intf.drv_ck.fmt_grant <= 1;
    10.         @(posedge intf.fmt_start);
    11.         fork
    12.           begin
    13.             @(posedge intf.clk);
    14.             intf.drv_ck.fmt_grant <= 0;
    15.           end
    16.         join_none
    17.         repeat(intf.fmt_length) begin
    18.           @(negedge intf.clk);
    19.           this.fifo.put(intf.fmt_data);
    20.         end
    21.       end
    22.     endtask
    23.
    24.
    25. task do_receive();
    26.       forever begin
    27.         @(intf.drv_ck); #10ps;
    28.         if(intf.fmt_valid === 1'b1) begin
    29.           forever begin
    30.             if((this.fifo_bound-this.fifo.num()) >= 1)
    31.               break;
    32.             @(intf.drv_ck); #10ps;//不行就再等多一拍
    33.           end
    34.           this.fifo.put(intf.fmt_data);
    35.           #1ps; intf.fmt_ready <= 1;
    36.         end
    37.         else begin
    38.           #1ps; intf.fmt_ready <= 0;
    39.         end
    40.       end
    41.     endtask

    monitor端口同样变为ap。原来的只看start是否拉高，现在是一个一个data进行记录，条件变多，信息集成度更高，将id、长度等集成在fmt_data的后16位

    1. task mon_trans();
    2.       fmt_trans m;
    3.       string s;
    4.       forever begin
    5.         @(intf.mon_ck iff intf.mon_ck.fmt_first && intf.mon_ck.fmt_valid && intf.mon_ck.fmt_ready);
    6.         m = new();
    7. //例化后将拿到的数据包写进这个一模一样的trans对象中
    8.         m.length = intf.mon_ck.fmt_data[23:16];//包头的len
    9.         m.ch_id = intf.mon_ck.fmt_data[31:24];//最前面的ID
    10.         m.data = new[m.length + 3];//为什么加3？这里的new是创建动态数组（trans里面已经有声明随机变量的32位动态数组data），length+3表示动态数组的长度
    11. //len+1=（payload的数量），包头first和包尾last分别占1个payload
    12.         foreach(m.data[i]) begin
    13.           m.data[i] = intf.mon_ck.fmt_data;
    14.           if(i == m.data.size()-1) m.parity = m.data[i];
    15.           if(i < m.data.size()-1) @(intf.mon_ck iff intf.mon_ck.fmt_valid && intf.mon_ck.fmt_ready);
    16.         end
    17.         mon_ana_port.write(m);

    agent也做了接口的配置和连接

    顶层环境有哪些？

    chnl、reg、fmt的agent，mcdf的checker、coverage、rgm，mcdf_virtual_sequencer

    mcdf中rgm的更新

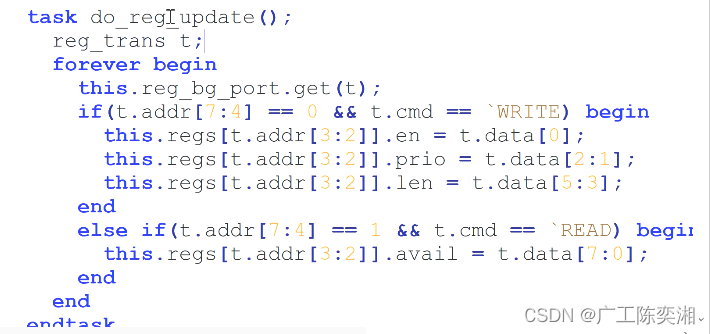

    run_phase中无需do_reg_update（模拟硬件寄存器数组更新），现在更新后用的是rgm



    由于通道数加了1，do_packet多了一个；packet的方式变化了，现在是调用rgm的函数来获得id和长度等信息

    1.   class mcdf_refmod extends uvm_component;
    2.     mcdf_rgm rgm;
    3.
    4.     uvm_blocking_get_port #(apb_transfer) reg_bg_port;
    5.     uvm_blocking_get_peek_port #(mon_data_t) in_bgpk_ports[4];
    6.     uvm_tlm_analysis_fifo #(fmt_trans) out_tlm_fifos[4];
    7.
    8.     `uvm_component_utils(mcdf_refmod)
    9.
    10.     function new (string name = "mcdf_refmod", uvm_component parent);
    11.       super.new(name, parent);
    12.       reg_bg_port = new("reg_bg_port", this);
    13.       foreach(in_bgpk_ports[i]) in_bgpk_ports[i] = new($sformatf("in_bgpk_ports[%0d]", i), this);
    14.       foreach(out_tlm_fifos[i]) out_tlm_fifos[i] = new($sformatf("out_tlm_fifos[%0d]", i), this);
    15.     endfunction
    16.
    17.     function void build_phase(uvm_phase phase);
    18.       super.build_phase(phase);
    19.       if(!uvm_config_db#(mcdf_rgm)::get(this,"","rgm", rgm)) begin
    20.         `uvm_fatal("GETRGM","cannot get RGM handle from config DB")
    21.       end
    22.     endfunction
    23.
    24.     task run_phase(uvm_phase phase);
    25.       fork
    26.         do_packet(0);
    27.         do_packet(1);
    28.         do_packet(2);
    29.         do_packet(3);
    30.       join
    31.     endtask
    32.
    33.     task do_packet(int ch);
    34.       fmt_trans ot;
    35.       mon_data_t it;
    36.       forever begin
    37.         this.in_bgpk_ports[ch].peek(it);
    38.         ot = new();
    39.         ot.length = rgm.get_reg_field_length(ch);
    40.         ot.ch_id = rgm.get_reg_field_id(ch);
    41.         ot.data = new[ot.length+3];
    42.         foreach(ot.data[m]) begin
    43.           if(m == 0) begin//包头
    44.             ot.data[m] = (ot.ch_id<<24) + (ot.length<<16);
    45.             ot.parity = ot.data[m];
    46.           end
    47.           else if(m == ot.data.size()-1) begin//包尾
    48.             ot.data[m] = ot.parity;
    49.           end
    50.           else begin //中间数据payload
    51.             this.in_bgpk_ports[ch].get(it);
    52.             ot.data[m] = it.data;
    53.             ot.parity ^= it.data;
    54.           end
    55.         end
    56.         this.out_tlm_fifos[ch].put(ot);
    57.       end
    58.     endtask
    59.   endclass: mcdf_refmod

    checker的更新

    大量的PORT和mailbox被TLM analysis fifo替代，
