单片机实验--单片机IO口实验

• 实验目的

1. 学习单片机程序开发软件Keil uVision的使用方法
2. 学习单片机IO口控制LED的方法
3. 学习使用循环程序设置延时时间的方法

• 实验仪器

硬件：X86型兼容计算机，单片机开发板；软件：Keil uVision和烧录软件

• 实验内容

1. 设计程序控制LED逐个点亮并变换花色；

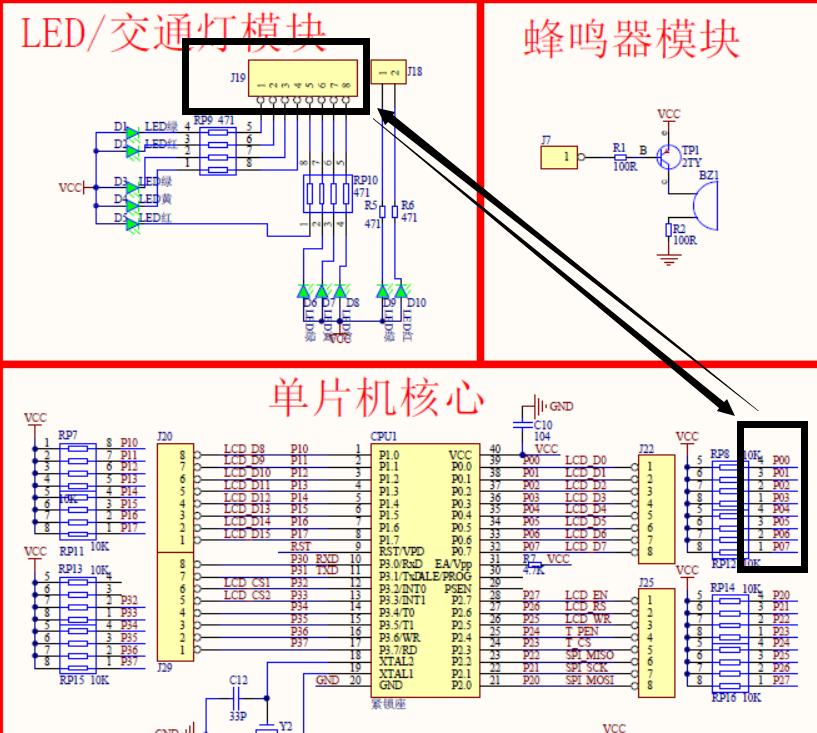

2. 硬件方案：LED需用杜邦线连接到单片机任一IO口，为共阴极连接，故IO口输出低电平时LED点亮；
3. 软件原理：使用循环程序控制LED点亮的时间；
4. 要求：控制LED以循环方式点亮；

 我们先用第一种方法实现--数组法。

#include
#define uchar unsigned char
uchar tab[ ]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
void delay()
{
uchar i,j;
for(i=0;i<255;i++)
for(j=0;j<255;j++);
}
void main()
{
	uchar i;
	while(1)
	{
		for(i=0;i<8;i++)
		{
			P1=tab[i];//向p1口送出点亮数据的数组元素
			delay();
		}
	}
}

下面我们用循环的方法去实现流水灯。

#include
#include

#define uchar unsigned char
#define uint unsigned int
void delay(uint i)
{
uchar t;
while(i--)
{
for(t=0;t<120;t++);
}
}
void main()
{
P1=0xfe;
while(1)
{
delay(500);
P1=_crol_(P1,1);
}
}

接下来，我们用最后一种方法--移位去实现。

#include


void delay(unsigned int t)
{
unsigned i,j;
for(i=0;i
for(j=0;j<125;j++);

}
void main()
{
unsigned char i,temp;

while(1)
{
temp=0xfe;
for(i=0;i<8;i++)
{P0=~temp;
delay(500);
temp=temp<<1;
}
}
}

在这里，简单解释一下什么是头文件吧。

在代码中引用头文件，其实际意义就是将这个头文件中的全部内容放到引用 头文件的位置处，免去我们每次编写同类程序都要将头文件中的语句重复编写。 在代码中加入头文件有两种书写方法，分别为#include 和#include "reg52.h"，包含头文件时都不需要在后面加分号。两种写法的区别如下：

 ①当使用<>包含头文件时，编译器先进入到软件安装文件夹处开始搜索这个 头文件，也就是 KEILC51/C51/INC 这个文件夹下，如果这个文件夹没有引用的头 文件，编译器将会报错。

②当使用""包含头文件时，编译器先进入到当前工程所在文件夹处开始搜索 该头文件，如果当前工程所在文件夹下没有该头文件，编译器将继续回到软件安 装文件夹处搜索这个头文件，若找不到该头文件，编译器将报错。
